Описание реле JCS-02
.jpg "Реле JCS-02")

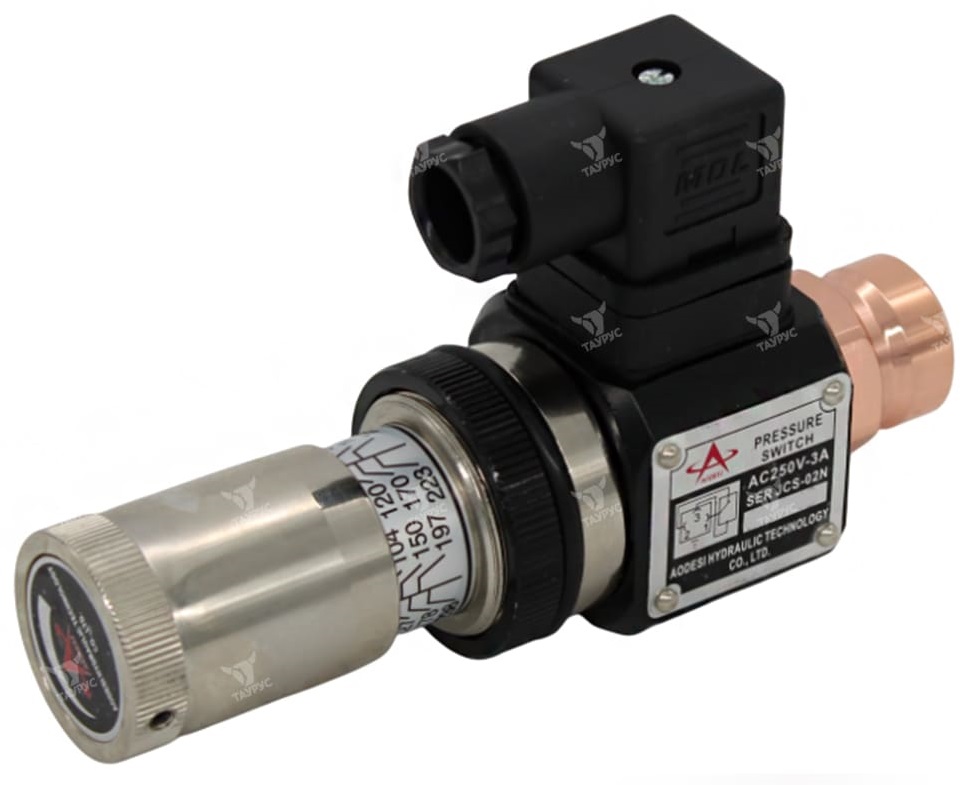

Гидравлические реле давления JCS-02 предназначены для подачи электрического сигнала в гидравлической системе, при достижении в ней установленного на реле передела давления. Представляют собой гидроэлектрические реле поршневого типа.
Подача сигнала - переключение внутреннего электрического контакта происходит в случае, если рабочее давление достигает заданной величины. Материал контактов - латунь.
Реле (датчики) давления JCS 02 представлены в четырех вариантах с разными диапазонами настройки контролируемого по величине давления, с пределами от 5 до 350 бар (0,5-35 МПа). Монтаж реле в гидравлическую линию осуществляется непосредственно через резьбовое отверстие 1/4" BSP.
Допускается использование промежуточных переходников и плит. В стандартном исполнении имеется регулировочная ручка со шкалой давлений.
Структура условного обозначения реле JCS-02
|
1 |
- |
2 |
3 |
|
JCS |
02 |
Х |
| 1 | Обозначение |
JCS = реле давления
|
| 2 | Способ монтажа | 02 = резьбовое отверстие G1/4" |
| 3 | Диапазон регулирования давления |
H = 60-350 бар N = 30-210 бар NL= 15-60 бар NLL = 5-60 бар |
Технические характеристики реле JCS-02
|
Параметр |
ед. изм. |
Наименование реле давления |
|||
|
Реле JCS-02NLL |
|||||
|
Диапазон регулирования давления |
бар |
5...60 |
15...60 |
30...210 |
50...350 |
|
Макс. рабочее давление |
бар |
70 |
70 |
210 |
410 |
|
Напряжение / сила тока |
В / А |
DC24V / 20mA, AC125V / 5A, AC250V / 3A |
|||
|
Рабочий диапазон температур окружающей среды |
°C |
-20...+50 |
|||
|
Диапазон температур жидкости |
°C |
-20...+80 |
|||
|
Диапазон вязкостей жидкости |
сСт |
10...400 |
|||
|
Рекомендуемая вязкость |
сСт |
25 |
|||
|
Допустимая степень загрязнения жидкости |
- |
класс 10 по NAS 1638 |
|||
|
Масса |
кг |
1,0 |
|||
