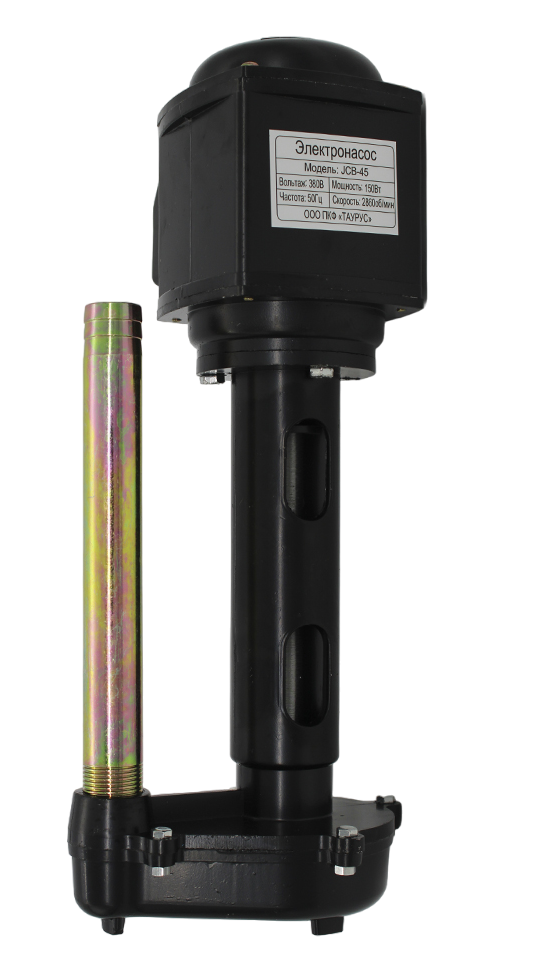

.png "Электронасос JCB-45")
Описание электронасосов JCB
Электронасосы JCB-22, JCB-45, JCB-90 – импортные помпы для подачи СОЖ, как и их отечественные аналоги П-25(М), П-50(М), П-125(М), П-200(М), используются для подачи смазочно-охлаждающей жидкости (СОЖ) и жидкостей с аналогичной вязкостью на рабочую зону металлообрабатывающих станков, агрегатов и автоматических линий.Аналогично электронасосам марки П-25М, П-50М и П-100М насосы марки JCB состоят из электродвигателя, стойки, крыльчатки и фланца.
Принцип работы электронасосов JCB: при вращении вала электродвигателя, рабочая жидкость засасывается через всасывающее отверстие крышки, проходит через крыльчатку и поступает в систему через нагнетательное отверстие в стойке. Производительность насосов 22, 45 и 90 л/мин соответственно. Направление вращение вала правое (по часовой стрелке, если смотреть со стороны электродвигателя).
Насосы JCB-22, JCB-45, JCB-90, как и их аналоги погружаются в бак и крепятся на основание (фланец), поставляющееся в комплекте с помпой. Устанавливается в вертикальном положении, перед установкой необходимо отрегулировать глубину погружения насосной части фланцем. При установке перед пуском необходимо заземлить двигатель, все ремонтные работы проводятся только при отключенном электродвигателе.
Помпы JCB не предназначены для перекачивания агрессивных жидкостей, вызывающих коррозию или повреждение деталей насоса. Рабочая жидкость — СОЖ, масло минеральное, синтетическое, с вязкостью 90 сСт и загрязненностью не более 5г/л.
Cписок насосов которые заменяют JCB-22, JCB-45, JCB-90: П-25М, П-50М, П-100М, П-200М, ПА-22, ПА-25, ПА-45, ПА-90, ПА-200, Х14-22, Х14-22М, Х14-25, Х14-25М, 200Х19-22М.
Для комплектации систем подачи охлаждающей жидкости, так же могут понадобиться элементы для передачи ее в зону резания, комплекты трубки подачи СОЖ.
Фотографии насосов охлаждения
%20JCB-22%20(1).jpg "Фото помпы (электронасоса) JCB-22")

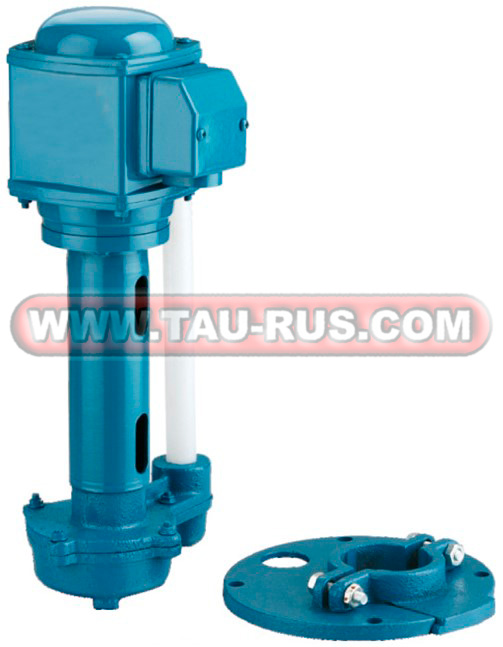

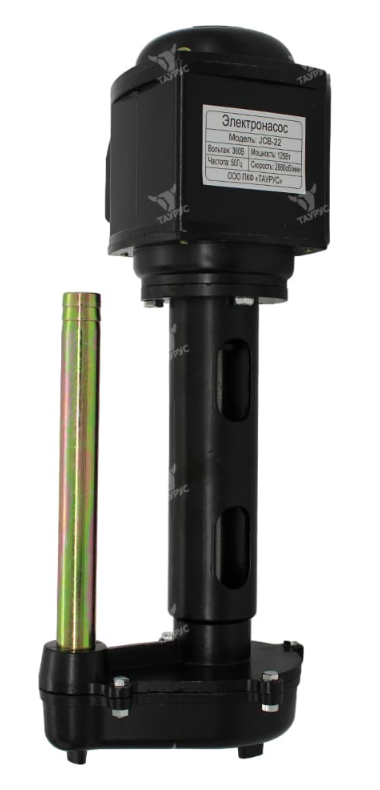

Фото помпы (электронасоса) JCB-22
%20JCB-90%20(1).jpg "Фото помпы (электронасоса) JCB-90")

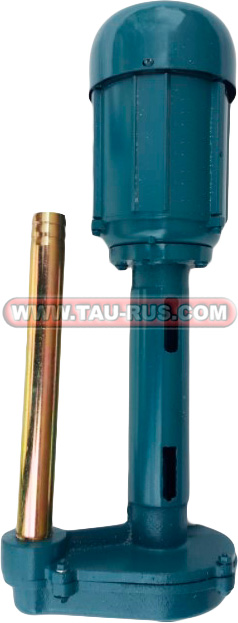

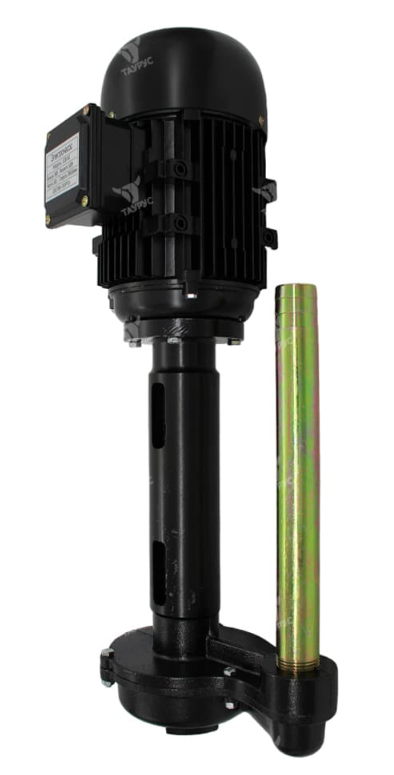

Фото помпы (электронасоса) JCB-90
Основные технические параметры помпы JCB-22, JCB-45, JCB-90
|
Наименование |
Насос-помпа JCB-22 |
Насос-помпа JCB-45 |
Насос-помпа JCB-90 |
|
Объём подаваемой жидкости, л/мин |
22 |
45 |
90 |
|
Давление нагнетания, кг/см² |
0,4 |
0,4 |
0,63 |
|
Глубина погружения погружной части помпы, мм |
70-195 |
70-195 |
80-280 |
|
Диаметр трубопровода (резьба трубная) |
G 1/2" |
G 3/4" |
G 1" |
|
Типы рабочей жидкости |
СОЖ, масло |
||
|
Вязкость жидкости не более, сСт |
90 |
||
|
Загрязнённость жидкости не более, г/л |
5 |
||
|
Вес насоса-помпы не более, кг |
4,05 |
4,2 |
16,4 |
|
Мощность электродвигателя, кВт |
0,125 |
0,15 |
0,5 |
|
Частота вращения вала двигателя, об/мин |
2860 |
||
|
Напряжение питания, В |
380 |
||
|
Соединение фаз |
Звезда |
||
Габаритные и присоединительные размеры насосов JCB-22, JCB-45, JCB-90
.jpg "Габаритные и присоединительные размеры насосов JCB-22, JCB-45, JCB-90")

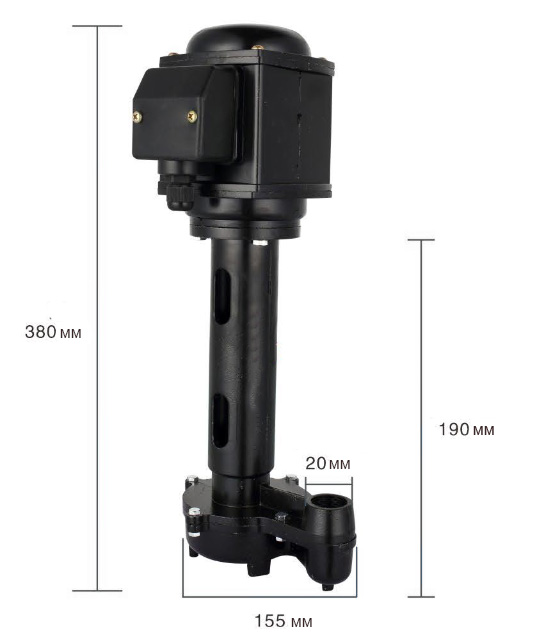

Габаритные и присоединительные размеры насосов JCB-22
.jpg "Габаритные и присоединительные размеры насосов JCB-22, JCB-45, JCB-90")

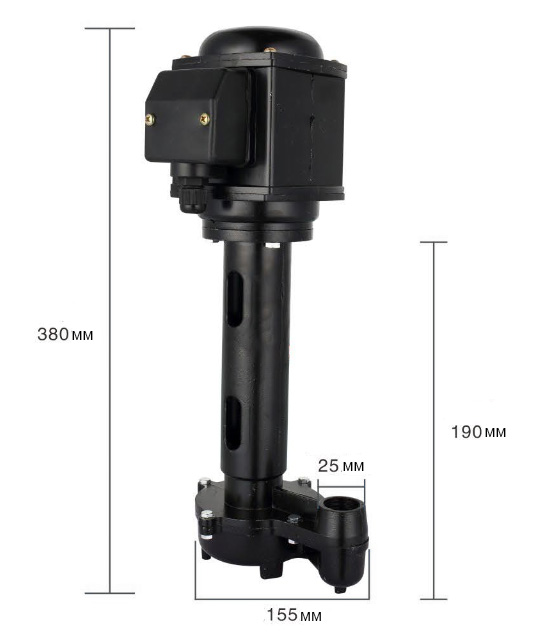

Габаритные и присоединительные размеры насосов JCB-45
.jpg "Габаритные и присоединительные размеры насосов JCB-22, JCB-45, JCB-90")

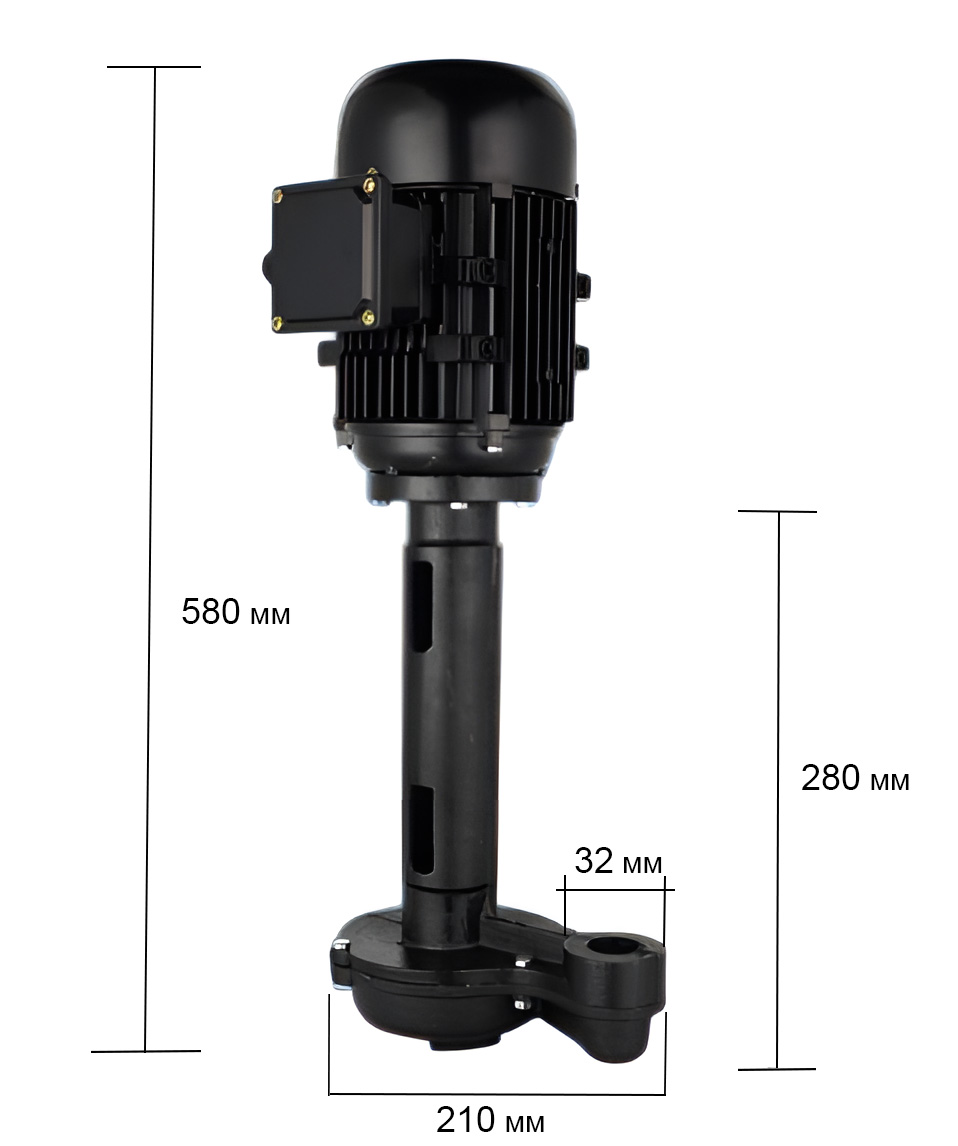

Габаритные и присоединительные размеры насосов JCB-90
