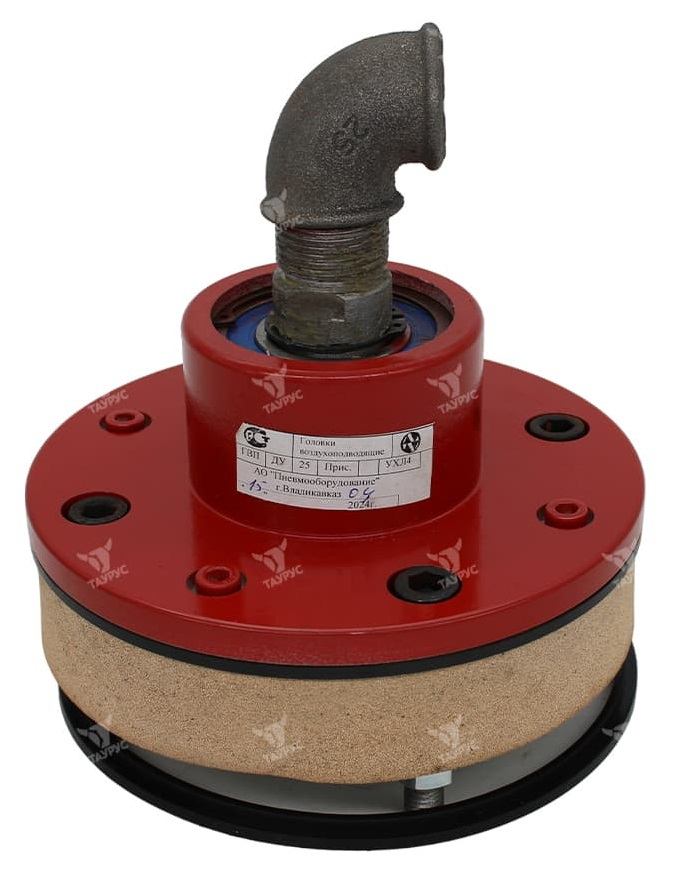

Описание головок воздухоподводящих ГВП-16; ГВП-25

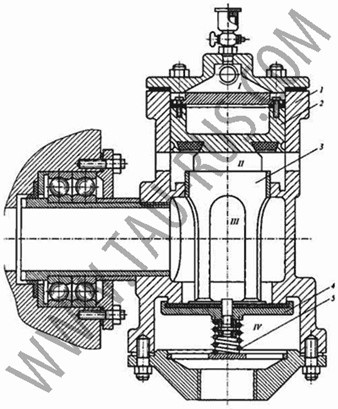

Действие воздухоподводящей головки ГВП 16 (см. ниже скан из учебника по кузнечно-прессовому оборудованию) основано на использовании разности сил, создаваемых сжатым воздухом над поршнем 2 и под клапаном 4. При срабатывании распределителя (пневмораспределителя) воздух через отверстие в верхней части корпуса головки 7 попадает в полость I, опуская поршень. При ходе вниз поршня до соприкосновения с полой ножкой-золотником 3 клапана 4 перекрывается полость II с выхлопными отверстиями. В процессе дальнейшего движения вниз открывается клапан 4. Поскольку полость IV постоянно сообщается с ресивером муфты (муфты-тормоза), сжатый воздух через полость III и проемы в ножке-золотнике очень быстро поступает на поршень муфты: диски муфты сцепляются, происходит пуск главного исполнительного механизма.
При выключении распределителя давление в полости IV сбрасывается: поршень 2 под действием сжатого воздуха муфты поднимается вверх до упора, открывая выхлопные отверстия в полости II. Сразу же под действием пружины 5 садятся на свое место клапан 4 и его ножка-золотник. Сжатый воздух через полости III и II выпускается в атмосферу, диски муфты расцепляются и происходит остановка главного исполнительного механизма.

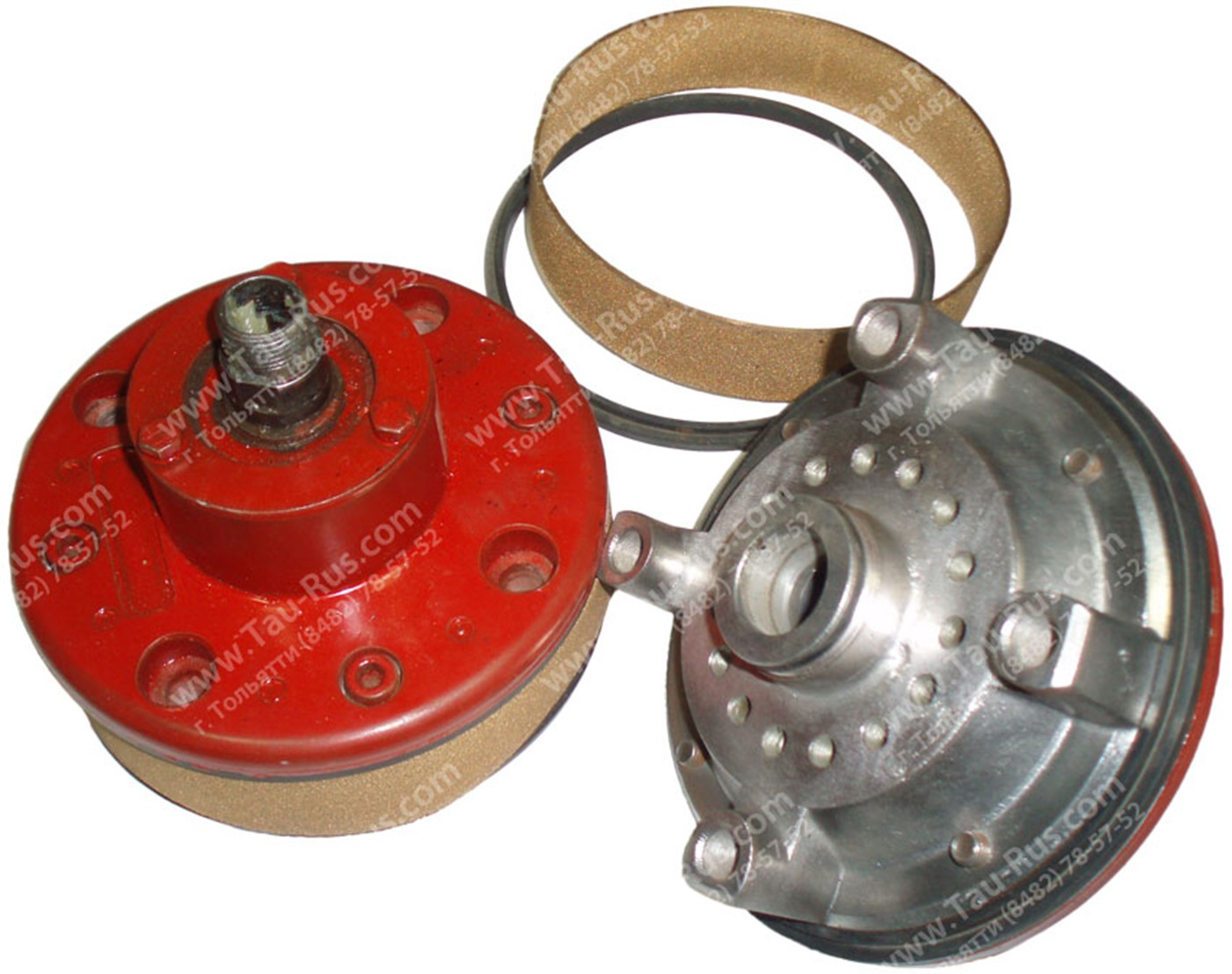

Ниже представлена фотография воздухоподводящей (подводящей) головки ГВП16-2 (слева - вид сверху, справа - вид снизу, между ними - глушитель с уплотнителем).
Воздухоподводящая головка ГВП 16-2
Параметры воздухоподводящих головок ГВП-16, ГВП-25
|
Наименование параметров |
ГВП 16-2 (ГВП 16-1) |
ГВП 25-1 (ГВП 25-2) |
|
Условный проход, мм |
16 |
25 |
|
Номинальное давление, МПа |
1,0 |
|
|
Пропускная способность при заполнении, м³/час |
4,5 |
10,0 |
|
Пропускная способность при опорожнении, м³/час |
11,0 |
18,0 |
|
Потери сжатого воздуха при номинальном давлении не более, м³/мин |
50 |
|
|
Номинальная частота вращения, об/мин |
480 |
|
|
Полный установленный ресурс (кол-во включений) |
1 500 000 |
|
|
Масса не более, кг |
4,2 |
6,2 |
Пример условного обозначения воздухоподводящей головки с условным проходом 16 мм, на номинальное давление 1 МПа, с номинальной частотой вращения 480 об/мин, с фланцем для крепления:
Головка воздухоподводящая ГВП 16-2
Кроме головок воздухоподводящих, также в нашей компании Вы можете приобрести ремкомплекты ГВП 16 и ГВП 25
