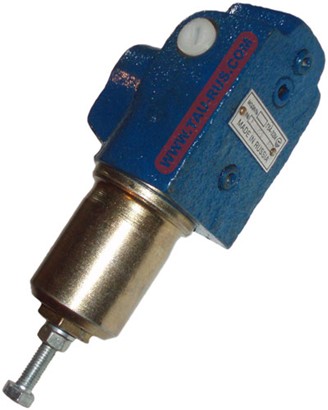

Описание клапанов давления Г54-2
- гидроклапана разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке;
- гидроклапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины в этом потоке или управляющем (дистанционное управление);
- предохранительного гидроклапана для предохранения объемного гидропривода от давления, превышающего установленное;
- переливного гидроклапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.

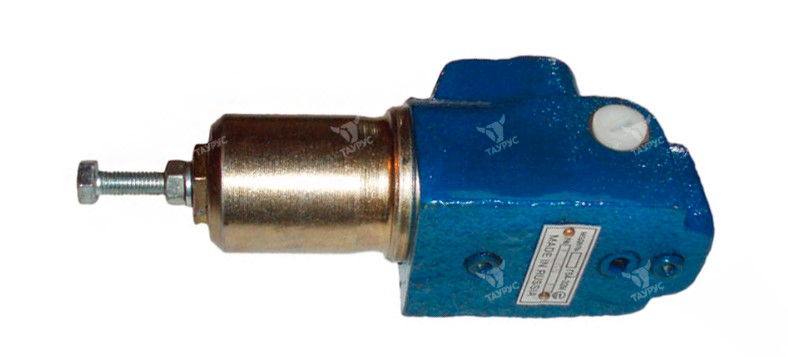

Клапаны Г54-22, ПГ54-22, АГ54-22, ПАГ54-22, ВГ54-22, ПБГ54-22 имеют резьбовое и стыковое исполнение по присоединению. При резьбовом присоединении отверстия корпуса для подключения линий имеют коническую резьбу K3/8". В клапанах стыкового присоединения отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца (по ГОСТ 9833-73) для уплотнения стыка между аппаратом и специальными панелями или промежуточными плитами в которых нарезана резьба для монтажа штуцеров.
Параметры гидроклапанов Г54-2...
| Марка гидроклапана |
Условный проход |
Номин. давление нагнетания, МПа |
Номин. расход рабочей жидкости, л/мин |
| Клапан АГ54-22 |
10 |
1 |
32 |
| Клапан ПАГ54-22 |
10 |
1 |
32 |
| Клапан Г54-22 |
10 |
2,5 |
32 |
| Клапан ПГ54-2 |
10 |
2,5 |
32 |
| Клапан БГ54-2 |
10 |
6,3 |
32 |
| Клапан ПБГ54-22 |
10 |
6,3 |
32 |
| Клапан ВГ54-22 |
10 |
10 |
32 |
| Клапан ПВГ54-22 |
10 |
10 |
32 |
| Клапан ДГ54-22 |
10 |
20 |
32 |
| Клапан ПДГ54-22 |
10 |
20 |
32 |
| Клапан АГ54-24 |
20 |
1 |
125 |
| Клапан ПАГ54-24 |
20 |
1 |
125 |
| Клапан Г54-24 |
20 |
2,5 |
125 |
| Клапан ПГ54-24 |
20 |
2,5 |
125 |
| Клапан БГ54-24 |
20 |
6,3 |
125 |
| Клапан ПБГ54-24 |
20 |
6,3 |
125 |
| Клапан ВГ54-24 |
20 |
10 |
125 |
| Клапан ПВГ54-24 |
20 |
10 |
125 |
| Клапан ДГ54-24 |
20 |
20 |
125 |
| Клапан ПДГ54-24 |
20 |
20 |
125 |
| Клапан АГ54-25 |
32 |
1 |
200 |
| Клапан ПАГ54-25 |
32 |
1 |
|
| Клапан Г54-25 |
32 |
2,5 |
200 |
| Клапан ПГ54-25 |
32 |
2,5 |
200 |
| Клапан БГ54-25 |
32 |
6,3 |
200 |
| Клапан ПБГ54-25 |
32 |
6,3 |
200 |
| Клапан ВГ54-25 |
32 |
10 |
200 |
| Клапан ПВГ54-25 |
32 |
10 |
200 |
| Клапан ДГ54-25 |
32 |
20 |
200 |
| Клапан ПДГ54-25 |
32 |
20 |
200 |
Принцип работы гидроклапанов давления Г54...
Редукционный клапан регулирует/контролирует поток после себя (выполнен по нормально открытой схеме).
Клапан давления (выполненный по схеме как предохранительный, переливной, последовательности) регулирует поток до себя (выполнен по нормально закрытой схеме).
Это в качестве общих знаний по теме.
Далее.

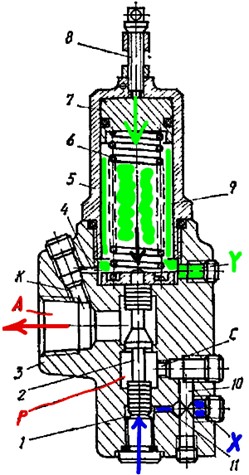

Внутреннее устройство клапана серии Г54 (см. схему слева):
полость Р - подвод давления.
полость А - отвод давления.
линия Y - соединена со сливом, на золотник действует только усилие пружины (пробка К удалена - давление в канале Y равно давлению слива в линии А).
линия X - подается давление управления на открытие клапана (клапан изначально заперт усилием пружины - "нормально закрытый").
Пробка С на месте, пробка Х - отсутствует. Схема №2. Из Свешникова. Неважно какого года издания.
Легко увидеть, что при наличии в линии Х давления, действующего на торец золотника 2 (синий цвет) выше, чем усилие пружины действующее на другой торец золотника (зеленый цвет), золотник 2 сместиться вверх соединив полости Р и А.
Клапан открывается, если давление пересиливает усилие пружины. Усилие пружины - оно одно и настроено заранее. Нагрузка на гидроцилиндре может быть разная - следовательно в управляющий канал может попадать давление как превышающее усилие пружины, так и не превышающее.
Поскольку давлению всегда "хочется" пойти по пути наименьшего сопротивления - и, если, ему на выбор предоставляются две линии - оно пойдет в линию с большим диаметром. Линия управления - с меньшим диаметром - из нее давление постарается "сбежать" - работать никому не хочется и давление здесь не исключение.
