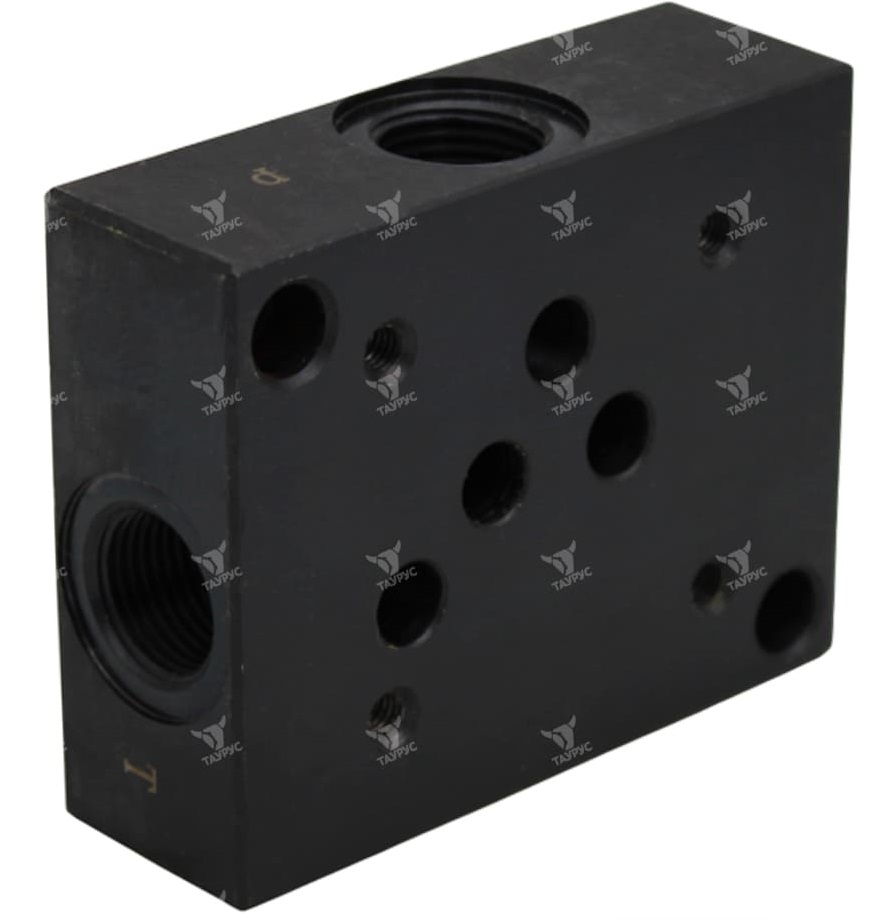

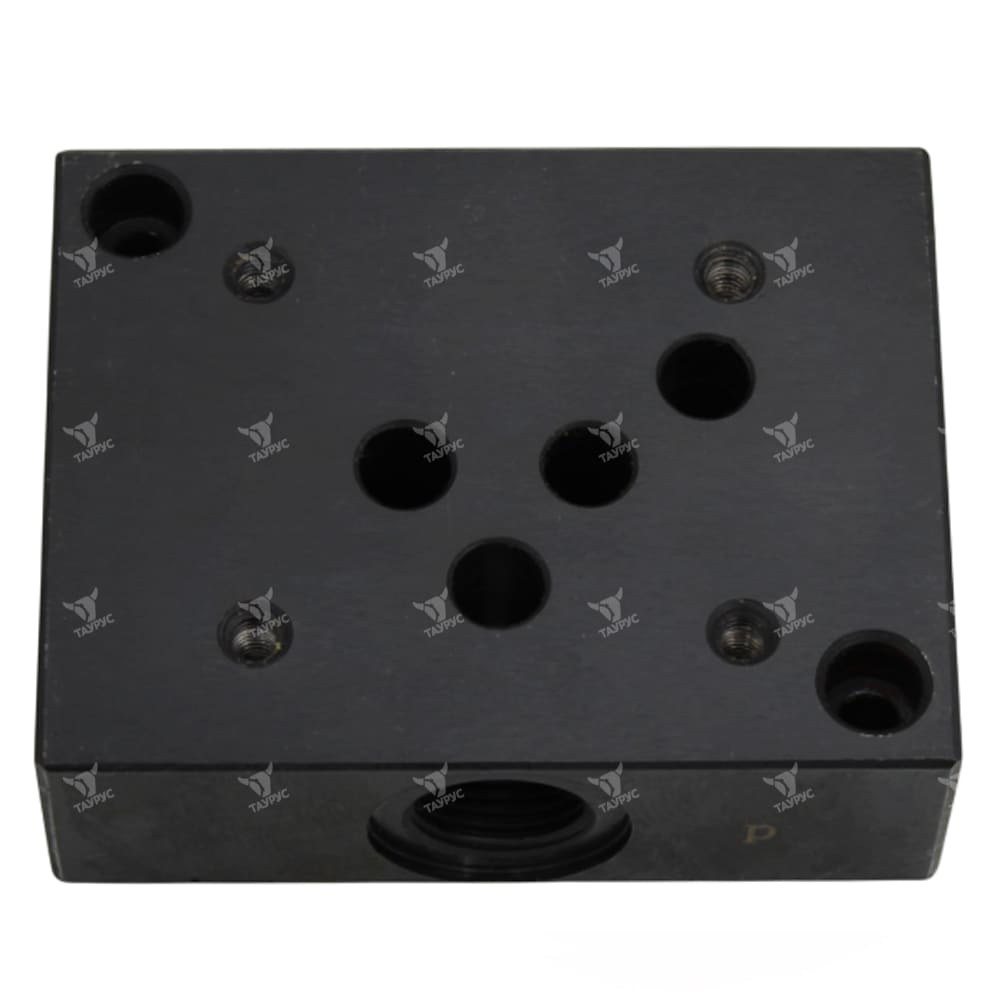

Описание гидравлических монтажных плит ВЕ10 типа D05SP
Плиты D05SP - одноместные гидравлические монтажные плиты, предназначенные для размещения на них различного направляющего и регулирующего гидравлического оборудования.
Плиты типа D05SP имеют монтажную поверхность по стандарту CETOP5 и предназначены для гидроаппаратуры модульного монтажа (например, гидрораспределители, предохранительные клапаны, обратные клапаны, гидрозамки, редукционные клапаны и др.) с условным проходом 10 мм (Ду = 10 мм). В стандартном исполнении данные плиты выполнены из стали с трубными цилиндрическими резьбами (BSP) на гидравлических линиях. Преимущество установки оборудования на плиты обусловлено простотой монтажа и обслуживания, компактностью конструкции, уменьшением уровней шума и утечек в гидросистеме.
Структура условного обозначения плит ВЕ10 типа D05SP
|
1 |
2 |
3 |
4 |
5 |
|
D |
05 |
SP |
S |
8G |
| 1 | Материал |
D = кованая сталь (стандарт) A = алюминий (спец. исполнение) |
| 2 | Типоразмер | 05 = CETOP5 (Ду = 10 мм) |
| 3 | Тип изделия | SP = Subplate (монтажная плита) |
| 5 | Расположение выходов |
S = выходы вбок B = выходы вниз |
| 6 | Резьба и размер выходов |
8G = BSP 1/2" 8Z = NPT 1/2" 8S = SAE 8 8M = ISO M18 |
Габаритные и присоединительные размеры плит D05SP

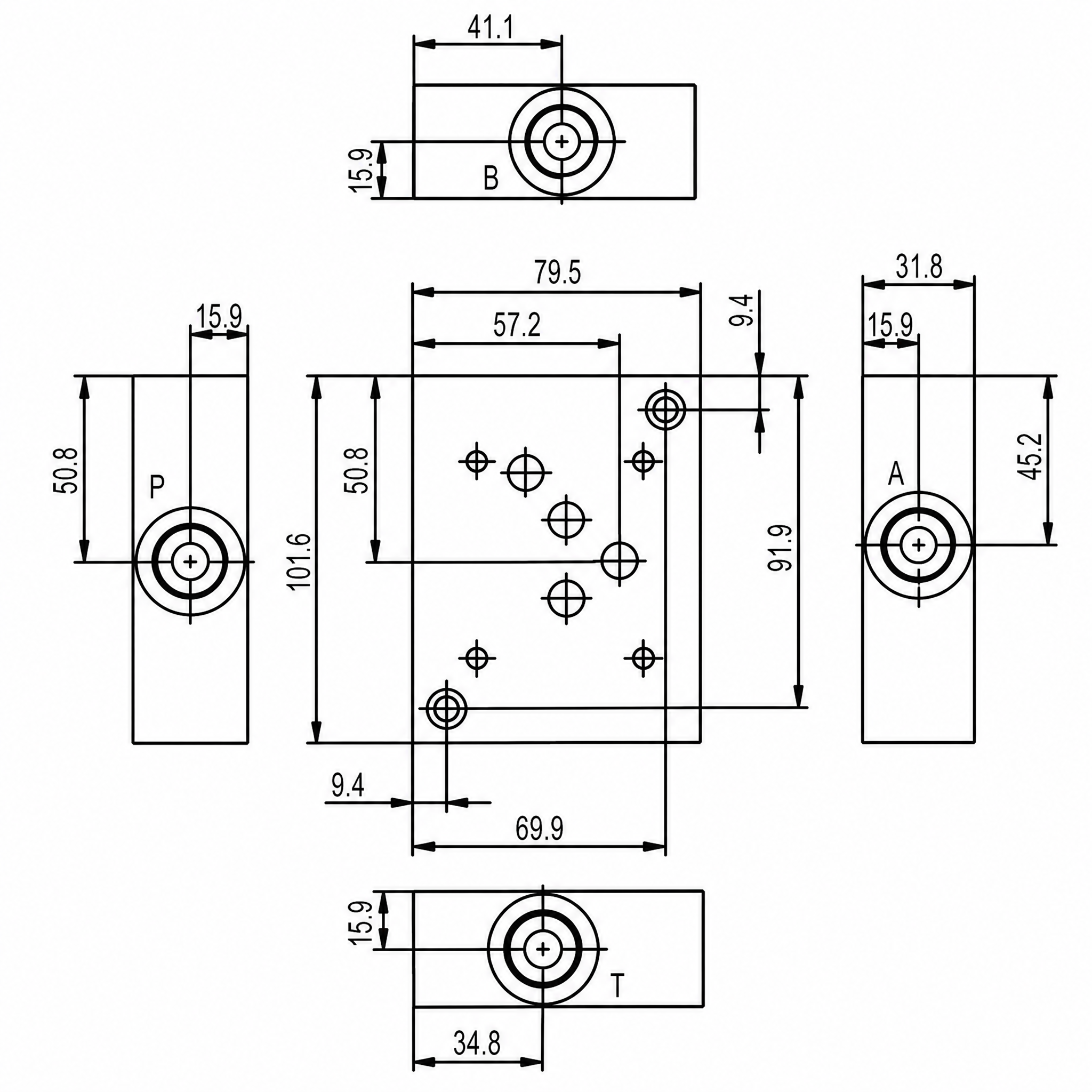

Размеры плит ВЕ10 типа D05SPS (выходы вбок)
.jfif "Габаритные и присоединительные размеры плиты D05SPS (выходы вбок)")

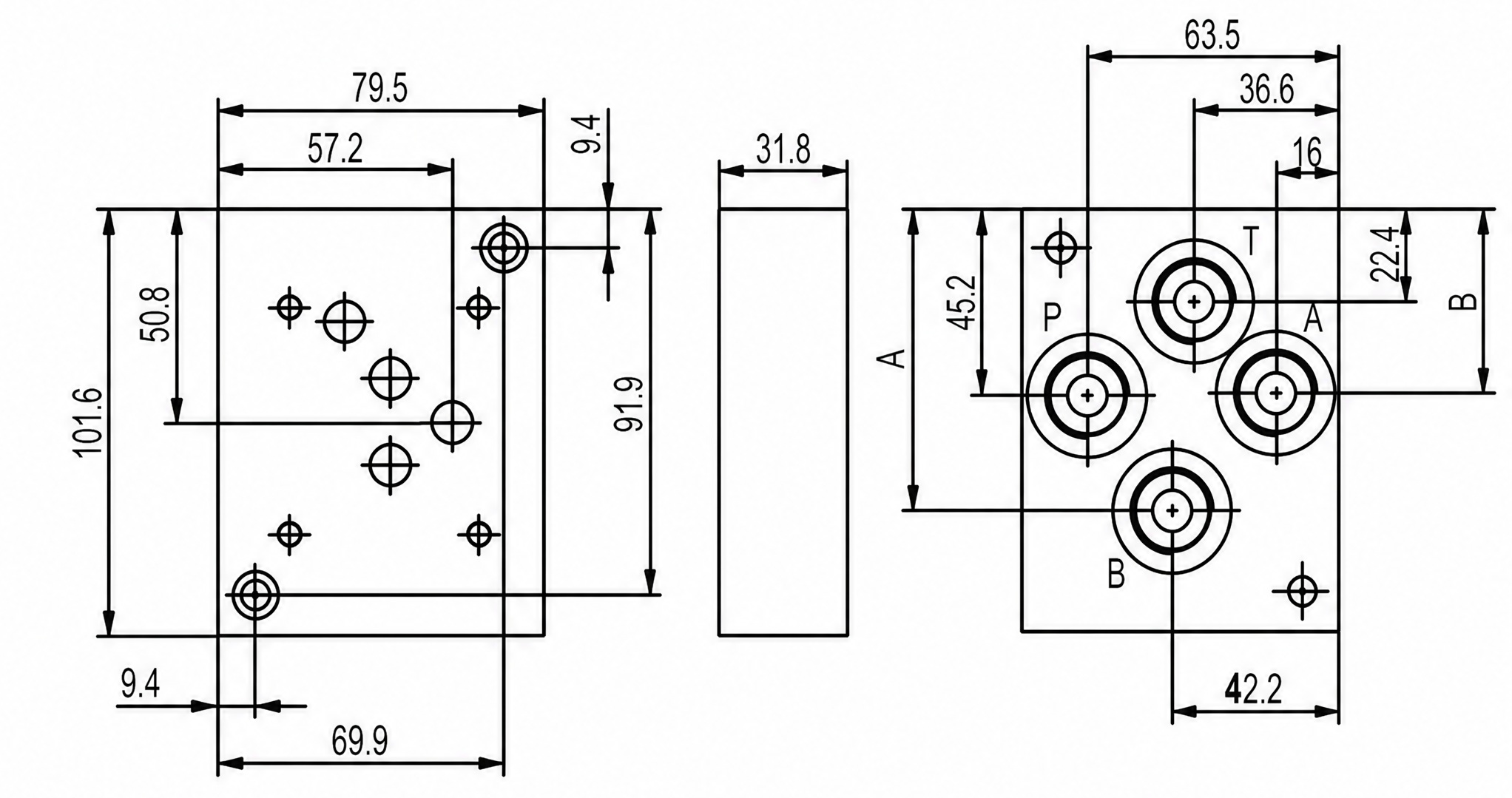

Размеры плит ВЕ10 типа D05SPB (выходы вниз)
.jfif "Габаритные и присоединительные размеры плиты D05SPB (выходы вниз)")
|
Тип плиты |
A |
B |
|
D05SPS8G |
74.6 |
50.8 |
|
D05SPB8G |
||
|
D05SPS8(Z,S,M) |
66.8 |
44.5 |
|
D05SPB8(Z,S,M) |
Примечание:
Алюминиевые плиты (нестандартное исполнение) имеют габаритные и присоединительные размеры идентичные плитам из стали.
