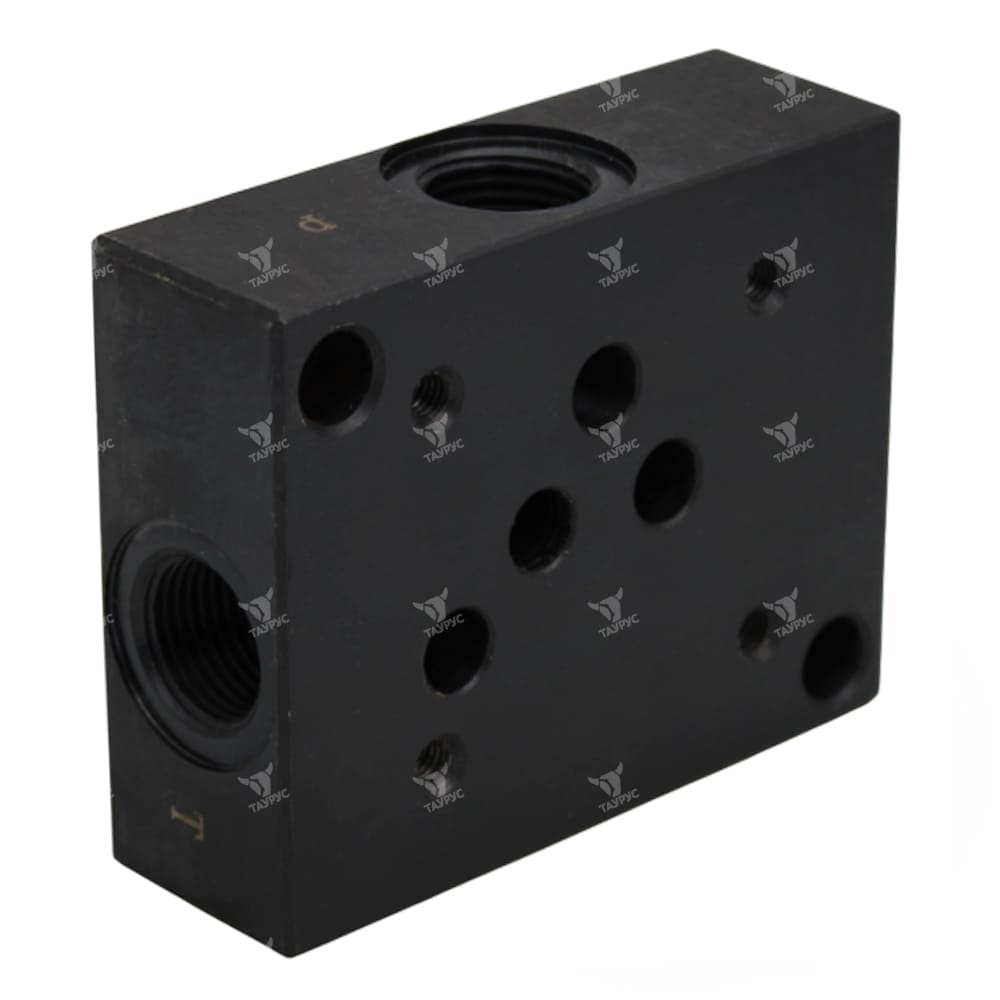

D05SPS8G - Плита монтажная, СЕТОР 05 (Ду=10 мм), выходы вбок, G1/2"
D05SPS8G - Плита монтажная, СЕТОР 05 (Ду=10 мм), выходы вбок, G1/2", кованая сталь
Описание гидравлических монтажных плит ВЕ10 типа D05SPS8G
Плиты D05SPS8G - одноместные гидравлические монтажные плиты, с трубными цилиндрическими резьбами 1/2 дюйма на гидравлических линиях, предназначены для размещения на них различного направляющего и регулирующего гидравлического оборудования.
Плиты типа D05SPS8G имеют монтажную поверхность по стандарту CETOP5 и предназначены для гидроаппаратуры модульного монтажа с условным проходом 10 мм (Ду = 10 мм). Преимущество установки оборудования на плиты обусловлено простотой монтажа и обслуживания, компактностью конструкции, уменьшением уровней шума и утечек в гидросистеме.
Структура условного обозначения плит ВЕ10 типа D05SPS8G
|
1 |
2 |
3 |
4 |
5 |
|
D |
05 |
SP |
S |
8G |
| 1 | Материал |
D = кованая сталь (стандарт) A = алюминий (спец. исполнение) |
| 2 | Типоразмер | 05 = CETOP5 (Ду = 10 мм) |
| 3 | Тип изделия | SP = Subplate (монтажная плита) |
| 5 | Расположение выходов |
S = выходы вбок B = выходы вниз |
| 6 | Резьба и размер выходов |
8G = BSP 1/2" 8Z = NPT 1/2" 8S = SAE 8 8M = ISO M18 |
Габаритные и присоединительные размеры плит D05SPS8G
.jfif "Габаритные и присоединительные размеры плиты D05SPS8G (выходы вбок)")
|
Тип плиты |
A |
B |
|
D05SPS8G |
74.6 |
50.8 |
|
D05SPB8G |
||
|
D05SPS8(Z,S,M) |
66.8 |
44.5 |
|
D05SPB8(Z,S,M) |
Примечание:
Алюминиевые плиты (нестандартное исполнение) имеют габаритные и присоединительные размеры идентичные плитам из стали.
