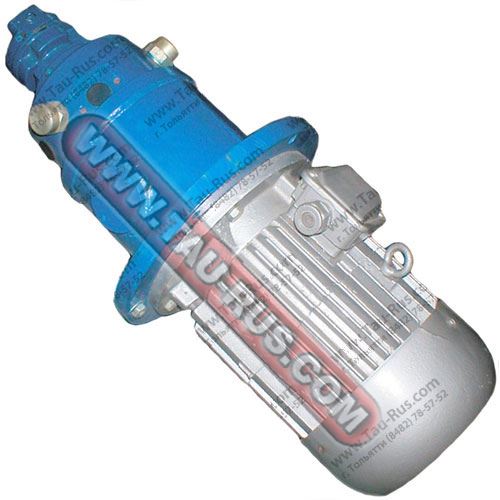

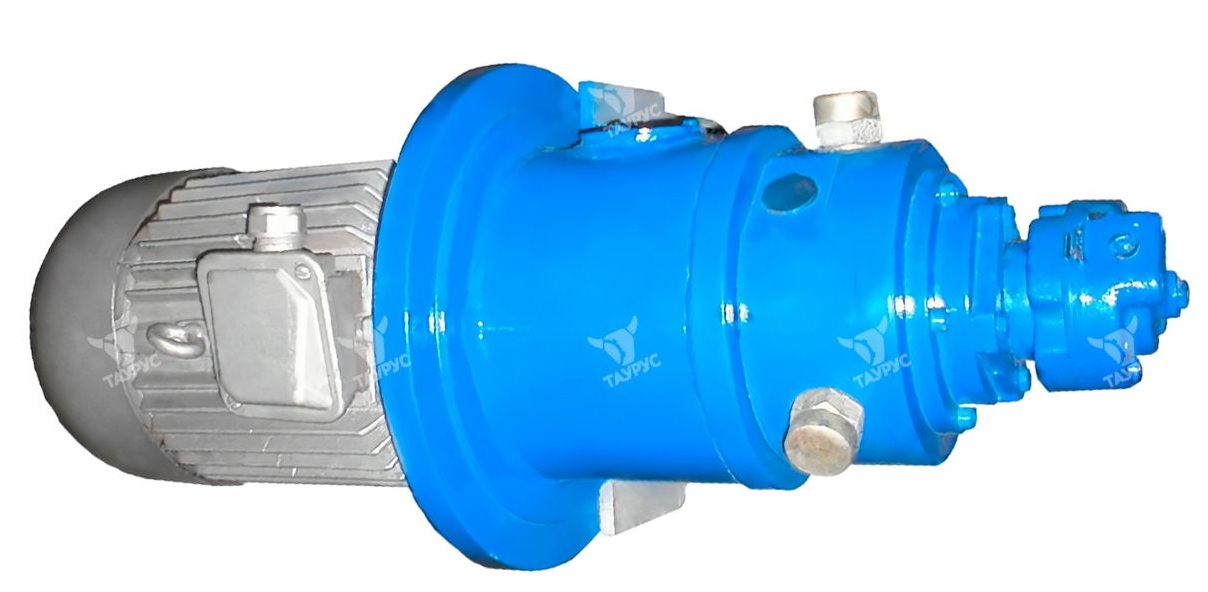

Описание и назначение агрегатов А50НР, А50НС
Агрегаты насосные типа А50НР, А50НС состоят из насоса типа 50НР (одноотводный или двухотводный), насоса смазочного типа БГ12-42 (пластинчатый насос), асинхронного электродвигателя, соединительной муфты. Агрегаты применяются в механизмах гидропривода, питающих линию управления гидроагрегатов и других гидравлических машин.
Основное применение насосные агрегаты А50НС (А50НР) получили в гидроагрегатах типа ГПД и типа ГПДВ, применяемых в составе гидравлических прессов ДГ24..., ДБ24..., ДЕ24... усилием 25-400 тс для прессования изделий из пластмасс.
В насосные агрегаты типа А50НР входят следующие узлы:
- насос радиально-поршневой (32 МПа) 50НР;
- асинхронный электродвигатель мощностью от 2,2 до 37 кВт;
- соединительная муфта (муфта устанавливается в заводских условиях с проверкой на дисбаланс и межосевой смещение валов двигателя и насоса).
В насосные агрегаты типа А50НС входят следующие узлы:
- насос радиально-поршневой (32 МПа) 50НР;
- пластинчатый насос типа БГ12-42 (БГ12-41, БГ12-41А, БГ12-41Б) - допускается использовать двухпоточным пластинчатые насосы с номинальными подачами выше чем у насосов типа БГ12-4...;
- асинхронный электродвигатель мощностью от 2,2 до 37 кВт;
- соединительная муфта.
Структура условного обозначения насосов А50НР, А50НС
|
1 |
2 |
3 |
/ |
4 |
5 |
- |
6 |
7 |
|
А50Н |
С |
32 |
2 |
5 |
5,5-1 |
КЛП |
| 1 | Радиально-поршневой насосный агрегат на номинальное давление | 50 МПа |
| 2 | Тип агрегата |
Р - радиально-поршневой C - секционный (радильно-поршневой + пластинчатый) |
| 3 | Рабочий объём поршневого насоса |
4 - 4 см³ 6,3 - 6,3 см³ 14 - 14 см³ 16 - 16 см³ 32 - 32 см³ |
| 4 | Количество отводов |
без обозначения - 1 отвод 2 - 2 отвода |
| 5 | Объём пластинчатого насоса (только для насоса 50 НС) |
без обозначения - 12,5 см³ 8 - 8 см³ 5 - 5 см³ 3,2 - 3,2 см³ |
| 6 | Параметры электродвигателя |
5,5 - мощность 5,5 кВт 1 - 1000 об/мин |
| 7 | Исполнение по типу установки |
К - на лапах без обозначения - фланцевое крепление |
| Направление вращения вала |
Л - левое вращение без обозначения - правое вращение |
|
| Возможность погружного исполнения |
П - погружное исполнение ПО4 - погружное общеклиматическое исполнение без обозначения - обычное исполнение |
Основные параметры насосных агрегатов А50НР, А50НС
|
Наименование агрегата |
Мощность электродвигателя, кВт |
Частота вращения, об/мин |
Насос поршневой Р, МПа |
Насос поршневой Q, л/мин |
Насос пластинчатый Р, МПа |
Насос пластинчатый Q, л/мин |
Габариты Ø х L, мм |
Масса, кг |
|
Насос А50НР4-2,2-0,75 |
2,2 |
750 |
32,0 |
2,5 |
- |
- |
350x680 |
90 |
|
Насос А50НС4 |
4,0 |
1500 |
5,5 |
6,3 |
16,0 |
246x645 |
67 |
|
|
Насос А50НС4/4-40/6,3-1 |
4,0 |
1000 |
3,5 |
6,3 |
25,5 |
300x855 |
100 |
|
|
Насос А50НР6,3-3-1К |
3,0 |
1000 |
5,5 |
- |
- |
350x830 |
90 |
|
|
Насос А50НС6,3-4 |
4,0 |
1500 |
8,6 |
6,3 |
17,0 |
300x735 |
75 |
|
|
Насос А50НС6,3-5,5 |
5,5 |
1500 |
8,6 |
6,3 |
17,0 |
350x795 |
90 |
|
|
Насос А50НС6,3-7,5 |
7,5 |
1500 |
8,6 |
6,3 |
17,0 |
400x825 |
115 |
|
|
Насос А50НС6,3/92,5-7,5 |
7,5 |
1500 |
8,6 |
16,0 |
105,6 / 12,5 |
350x1100 |
145 |
|
|
Насос А50НС7,5/3,5-140/8-1 |
7,5 |
1000 |
7,5 / 3,5 |
6,3 / 6,3 |
140,0 / 8,0 |
300x375x1175 |
185 |
|
|
Насос А50НС8/2-5,5 |
5,5 |
1500 |
5,15 / 5,15 |
2,5 |
17,5 |
350x825 |
90 |
|
|
Насос А50НС8/82,5-7,5 |
7,5 |
1500 |
10,3 |
16,0 |
105,6 / 12,5 |
350x1125 |
145 |
|
|
Насос А50НС10-5,5-1 |
5,5 |
1000 |
8,6 |
2,5 |
11,0 |
400x865 |
120 |
|
|
Насос А50НР14/2-4(П) |
4,0 |
1500 |
8,5 / 8,5 |
- |
- |
300x630 |
75 |
|
|
Насос А50НР16-3-1(П) |
3,0 |
1000 |
14,0 |
- |
- |
350x730 |
110 |
|
|
Насос А50НР16-5,5 |
5,5 |
1500 |
22,0 |
- |
- |
350x730 |
125 |
|
|
Насос А50НС16-5,5-1 |
5,5 |
1000 |
14,0 |
2,5 |
11,0 |
400x865 |
160 |
|
|
Насос А50НС16-7,5 |
7,5 |
1500 |
22,0 |
2,5 |
17,0 |
400x865 |
160 |
|
|
Насос А50НС16-56-80/16-18,5 |
18,5 |
1500 |
22,0 |
16,0 |
71,4 / 105,6 |
400x1185 |
270 |
|
|
Насос А50НС32-15-1 |
15,0 |
1000 |
29,0 |
2,5 |
11,0 |
400x1190 |
260 |
|
|
Насос А50НС32-18,5 |
18,5 |
1500 |
44,0 |
2,5 |
17,0 |
400x1190 |
260 |
|
|
Насос А50НС32/2-37 |
37,0 |
1500 |
22,0 / 22,0 |
5,0 |
17,0 |
500x1190 |
385 |
|
|
Насос А50НС63-37 |
37,0 |
1500 |
88,0 |
2,5 |
17,0 |
500x1275 |
435 |
|
|
Насос А50НС63/2-37 |
37,0 |
1500 |
44,0 / 44,0 |
2,5 |
17,0 |
500x1275 |
435 |

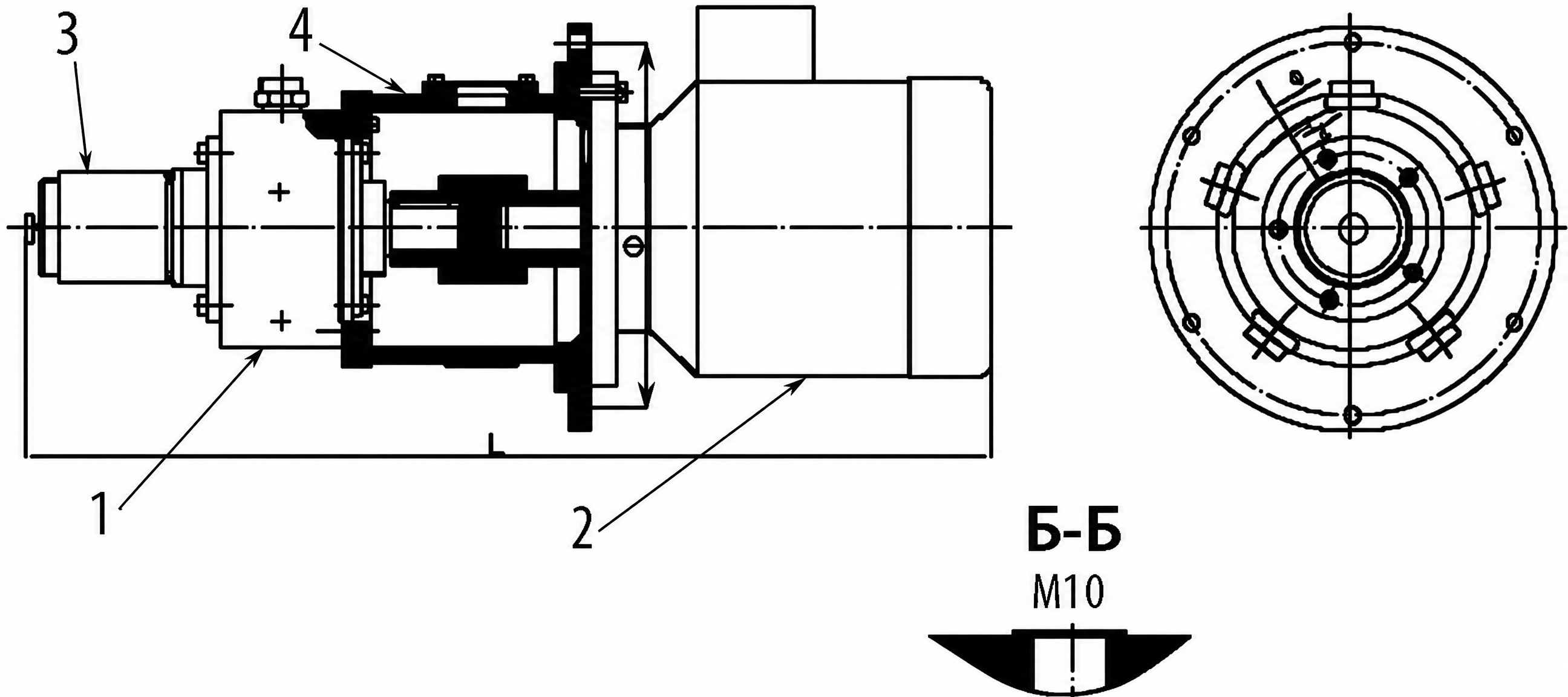

Габаритные размеры и конструкция насосных агрегатов А50НС
Основные элементы конструкции насосного агрегата А50НС
1 - насос радиально-поршневой 50НР
2 - асинхронный электродвигатель
3 - насос пластинчатый БГ12-42
4 - соединительная муфта
Пример условного обозначения насосного агрегата номинальным давлением радиально-поршневого насоса 32 МПа и подачей 22 л/мин, с правым вращением приводного вала, с мощность электродвигателя 5,5 кВт; монтаж на лапах:
Агрегат насосный А50НР 16-5,5К (на лапах)
