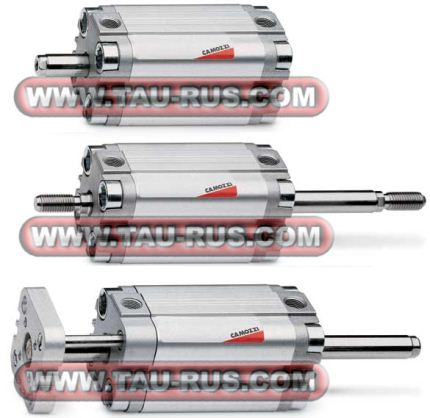

 Компактные пневмоцилиндры 31 |
Описание компактных пневмоцилиндров 31Компактные пневматические цилиндры 31 отличаются своими небольшими размерами, это позволяет монтировать их в ограниченном пространстве посредством фланцев, лап, привалочные поверхности задней или передней крышки или другими подвесками. Изготавливаются цилиндры 31 с проходным штоком либо с противоповоротной платформой, а так же есть и высокотемпературное исполнение W-версия (до +140°C), которое является немагнитным. Корпус пневмоцилиндров 31 алюминиевый, шток из нержавеющей стали, уплотнения изготовлены из полиуретана или FKM высокотемпературного исполнения (+140°C). Двусторонние цилиндры работают при давлении от 1 до 10 бар (0,1 - 1 МПа), односторонние - от 2 до 10 бар (0,2 - 1 МПа). Рабочей средой является чистый воздух, без смазки, но если в системе смазка уже используется, то ее подачу прекращать не стоит (рекомендуется использовать масло ISO VG32). Скорость без нагрузки от 10 до 1000 мм/с. Стандартный ход для цилиндров 31× = одностороннего действия (с наружной и внутренней резьбой)º = двустороннего действия (с наружной и внутренней резьбой) ♦ = с противоповоротной платформой
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 Обозначения на пневмосхеме |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Структура обозначения
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Пневматические цилиндры серии 31 со специальным окончанием штока
|
Удлиненный шток В конце кодировки цилиндра в скобках указывается размер А - удлинение штока в мм. Пример для заказа: 31M2A032A100(50) – размер H1 удлинен на 50 мм. |
|
Шток со специальной резьбой* В конце кодировки цилиндра в скобках указываются диаметр резьбы, шаг и длина в мм. Пример для заказа: 31M2A032A100(M12X1,5-20) – резьба М12, шаг 1.5, длина 20 мм. |
|
Шток с внутренней резьбой В конце кодировки цилиндра в скобках указывается размер резьбы и через тире символ F - внутренняя резьба (female thread). Пример для заказа: 31F2A032A100(M8-F) – резьба внутренняя (D3) – М8, глубина резьбы 16 мм. Дополнительное указание: внутренняя резьба на штоке изготавливается только с основным (крупным) шагом. Глубина резьбы равна двум диаметрам. |
* = В состав цилиндров со специальной резьбой гайки не входят .
** = Резьба К1 – в скобках шаг резьбы крупный и мелкий по ГОСТ 9150.
*** = Резьба D3 – шаг резьбы крупный, глубина резьбы – два диаметра.
Доступные варианты специальных резьб
| Ø, мм | H1, мм | T1 max, мм | D3 | K1 |
| 12 | 42,5 | 40 | M3 | M3, M4, М5, М6 |
| 16 | 42,5 | 40 | M3, M4 | M3, M4, М5, М6, М8 (1,25; 1) |
| 20 | 42,5 | 40 | M3, M4, M5 | M4, М5, М6, М8 (1,25; 1), M10 (1,5; 1,25; 1) |
| 25 | 45 | 40 | M4, M5 | М5, М6, М8 (1,25; 1), M10 (1,5; 1,25; 1) |
| 32 | 50,5 | 60 | M5, M6, M8 | М6, М8 (1,25; 1), M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25) |
| 40 | 52 | 60 | M6, M8 | М6, М8 (1,25; 1), M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25) |
| 50 | 53 | 60 | M8, M10 | M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5) |
| 63 | 57,5 | 60 | М10 | M10 (1,5; 1,25; 1), M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5) |
| 80 | 64 | 60 | M10, M12 | M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5) |
| 100 | 76,5 | 60 | M12, M16 | M12 (1,75; 1,5; 1,25), М14 (2; 1,5), M16 (2; 1,5), М18 (2,5; 1,5), M20 (2,5; 2; 1,5), М24 (3; 2) |
