Коалесцентные фильтры служат для удаления влажных паров, компрессорного масла и очистки поступающего сжатого воздуха от механических загрязнений, объединяя в себе преимущества фильтров тонкой очистки и систем удаления влаги (фильтр-влагомаслоотделитель). Установленный в фильтрах сменный коалесцентный фильтроэлемент способен задерживать в воздухе частицы размером до 0,01 мкм, а так же задерживать и отводить примеси с эффективностью 99,97%.
Фильтры могут использоваться индивидуально либо в составе блока подготовки воздуха (модульный монтаж). Имеется возможность настенного монтажа при помощи винтов. В зависимости от габарита, корпус фильтров изготавливается упрочненного технополимера (только для 17008A.E и 17008B.E) или из цинкового сплава.
На всех коалисцентных фильтрах (кроме 17408B.E и 17408B.E.S, имеющих присоединительную резьбу G1") стакан для сбора конденсата выполнен из прозрачного гриламина, что дает возможность визуального контроля уровня скопившейся в нем жидкости с любой стороны (круговой обзор). Дополнительно, для защиты от повреждений, на стакан возможна установка пластмассового кожуха.
Удаление конденсата осуществляется через клапан:
- полуавтоматический дренажный клапан (открывается при его перемещении вверх рукой или при отсутствии давления);
- автоматический дренажный клапан (открывается при достижении жидкости в стакане максимального уровня).
Положение при установке: вертикальное.
Максимальное давление: 13 бар (1,3 МПа).
Максимальная температура окружающей среды (при давлении 10 бар): +50°C.
ВНИМАНИЕ
Фильтр имеет высокий уровень фильтрации (до 0,01 µm), поэтому для продления срока его службы и предотвращения ускоренного засорения коалесцентного фильтроэлемента твердыми частицами настоятельно рекомендуется устанавливать перед колесцентным фильтром дополнительный фильтр с тонкостью фильтрации не хуже 5 µm.

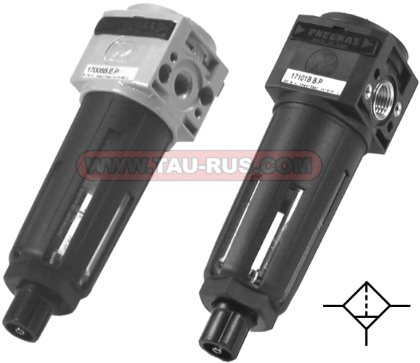

Коалесцентный фильтр 17008A.E, 17008B.E, 17108A.E, 17108B.E
Типоразмер 1. Присоединения G1/8" и G1/4"
 Коалесцентные фильтры 17008B.E.P, 17108B.B.P
|
Особенности коалесцентных фильтров 17008 и 17108
- присоединение G1/8" - G1/4";
- расход: 190 нл/мин;
- объем стакана 17 см³;
- винты для крепления к стене: М4;
- крепление стакана на резьбе, пластмассовый защитный кожух (опция).
- максимальный момент затяжки фитингов: 30 Нм (корпус из цинкового сплава), 15 Нм (корпус из технополимера).
Корпус коалесцентного фильтра 17008 и 17108, ПНЕВМАКС (PNEUMAX) выполнен из:
- цинкового сплава для фильтров 17008B.E, 17008A.E (масса 225 грамм);
- технополимера с латунными резьбовыми вставками для фильтров 17108B.E, 17108A.E (масса 110 грамм);
Структура обозначения коалесцентных фильтров 17008 и 17108
|
17008
|
-
|
B
|
-
|
E
|
-
|
P
|
|
|
|
|
|
Опции:
P = защитный кожух
S = автоматический дренаж
PS = защитный кожух и автоматический дренаж
|
|
|
|
Тонкость фильтрации::
E= 99,97%; 0,01 мкм
|
|
|
|
Присоединение:
A = G1/8"
B = G1/4"
|
|
|
|
17008 = коалесцентный фильтр, корпус из цинкового сплава
17104 = коалесцентный фильтр, корпус из технополимера
|
Примеры обозначения при заказе:
17008B.E.P - Фильтр G1/4", 0,01 мкм, защитный кожух;
17008B.E.PS - Фильтр G1/4'', 0,01 мкм, защитный кожух, автоматический слив;
17008A.E.PS - Фильтр G1/8'', 0,01 мкм, защитный кожух, автоматический слив;
17008A.E.S - Фильтр G1/8'', 0,01 мкм, автослив
17008A.E.P - Фильтр G1/8, 0,01 мкм, защитный кожух
17108A.E - Фильтр G1/8'', 0,01 мкм
17108B.E - Фильтр G1/4'', 0,01 мкм
17108B.E.P.S - Фильтр G1/4'', 0,1 мкм, защитный кожух + автослив
17108B.E.P - Фильтр G1/4'', 0,01 мкм, защитный кожух.;
RK1701A/027 - Фильтроэлемент для фильтров коалесцентных 17008(17108), 0,01 мкм;
RK1701A/018 - КОЛБА фильтра с автосливом, Размер 1
|
|

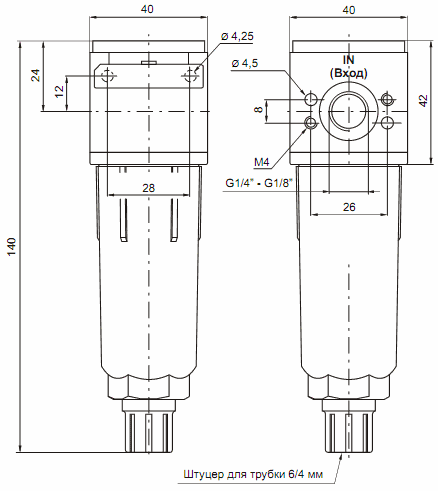

Размеры фильтров 17008A.E, 17008B.E, 17108A.E, 17108B.E
|

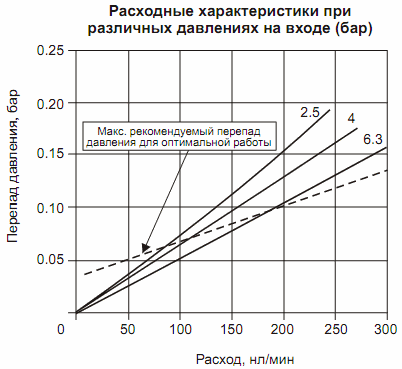

Расходные и регулировочные характеристики фильтров PNEUMAX 17008A.E, 17008B.E, 17108A.E, 17108B.E
|
Размеры и расходные характеристики
|
Коалесцентный фильтр 17208A.E, 17208B.E, 17208A.E.S, 17208B.E.S
Типоразмер 2. Присоединения G1/4" и G3/8"
|

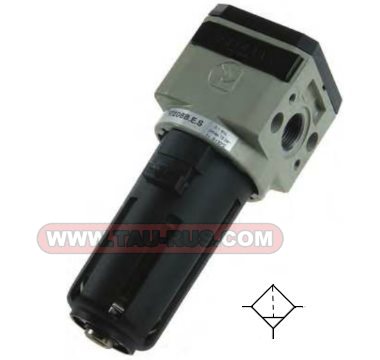

Коалесцентный фильтр 17208A.E.S, 17208B.E.S
|
Особенности коалесцентных фильтров 17208
- присоединение G1/4" - G3/8";
- расход: 500 нл/мин;
- объем стакана 28 см³;
- корпус из цинкового сплава;
- крепление стакана из гриламида байонетным замком;
- защитный кожух;
- масса: 255 грамм;
- винты для крепления к стене: М5;
- максимальный момент затяжки фитингов: 25 Нм.
Структура обозначения коалесцентных фильтров 17208
|
17208
|
-
|
B
|
-
|
E
|
-
|
S
|
|
|
|
|
|
Опции:
S = автоматический дренаж
|
|
|
|
Тонкость фильтрации::
E= 99,97%; 0,01 мкм
|
|
|
|
Присоединение:
A = G1/4"
B = G3/8"
|
|
|
|
17208 = коалесцентный фильтр, корпус из цинкового сплава, стакан из гриламида с защитным пластмассовым кожухом
|
Примеры обозначения при заказе:
17208B.E - Фильтр G3/8", 0,01 мкм, очистка 99,97%;
17208A.E - Фильтр G1/4", 0,01 мкм, очистка 99,97%;
17208B.E.S - Фильтр G3/8", 0,01 мкм, очистка 99,97%, автослив конденсата;
17208A.E.S - Фильтр G1/4", 0,01 мкм, очистка 99,97%, автослив конденсата.
RK1702A/017 - Картридж фильтра (фильтроэлемент) сменный 0,1 мкм для фильтров 17208
RK1702A/007 - Стакан (колба) фильтра 17208 с автоматическим сливом, размер 2.
|
|

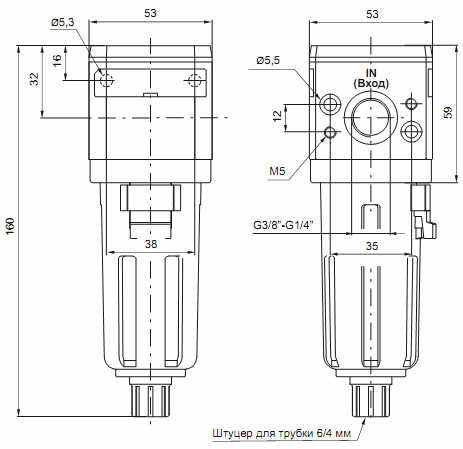

Размеры фильтров 17208A.E, 17208B.E, 17208A.E.S, 17208B.E.S
|

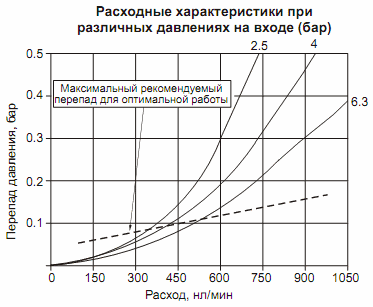

Расходные и регулировочные характеристики фильтров PNEUMAX 17208A.E, 17208B.E, 17208A.E.S, 17208B.E.S
|
Размеры и расходные характеристики
|

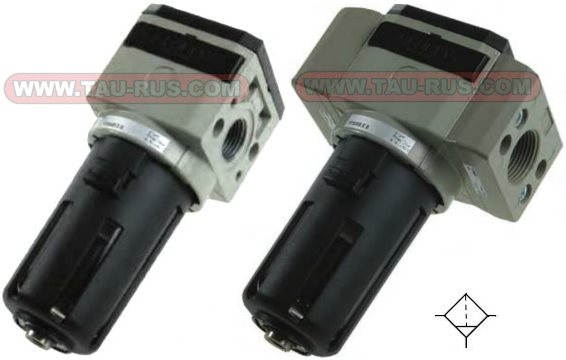

Коалесцентный фильтр 17308A.E, 17308B.E, 17308A.E.S, 17308B.E.S, 17308E.E, 17308E.E.S
Типоразмер 3. Присоединения G3/8", G1/2" и G3/4"
|
Коалесцентный фильтр 17308A.E.S, 17308B.E.S (слева), 17308E.E.S (справа)
|
Особенности коалесцентных фильтров 17308A и 17308B
- присоединение: G3/8" - G1/2" для индивидуального и модульного монтажа
- присоединение: G3/4" только для индивидуального монтажа;
- расход: 800 нл/мин;
- объем стакана 42 см³;
- корпус из цинкового сплава;
- крепление байонетным замком стакана из гриламида;
- стакан с защитным кожухом;
- масса: 405 грамм;
- крепление к стене при помощи винтов М6;
- максимальный усилие затяжки фитингов: 40 Нм.
Структура обозначения коалесцентных фильтров 17308A и 17308B
|
17308
|
-
|
B
|
-
|
E
|
-
|
S
|
|
|
|
|
|
Опции:
S = автоматический дренаж
|
|
|
|
Тонкость фильтрации::
E= 0,01 мкм, эффективность очистки 99,97%
|
|
|
|
Присоединение:
A = G3/8"
B = G1/2"
E = G3/4"
|
|
|
|
17308 = коалесцентный фильтр, стакан из гриламида с защитным пластмассовым кожухом, корпус из цинкового сплава
|
Примеры обозначения при заказе:
17308B.E - Фильтр G1/2", 0,01 мкм, очистка 99,97%;
17308A.E - Фильтр G3/8", 0,01 мкм, очистка 99,97%;
17308B.E.S - Фильтр G1/2", 0,01 мкм, очистка 99,97%, автослив конденсата;
17308A.E.S - Фильтр G3/8", 0,01 мкм, очистка 99,97%, автослив конденсата;.
17308E.E.S - Фильтр индивидуального монтажа G3/4", 0,01 мкм, очистка 99,97%, автослив конденсата;
17308E.E - Фильтр индивидуального монтажа G3/4", 0,01 мкм, очистка 99,97%.
RK1703A/015 - Картридж фильтра (фильтроэлемент) сменный 0,1 мкм для фильтров 17308, размер 3;
RK1703A/006 - Стакан (колба) фильтра 17208 с автоматическим сливом, размер 2;
RS/1703/52 - Входной фланец, G3/4";
RS/1703/53 - Выходной фланец, G3/4"
|
|

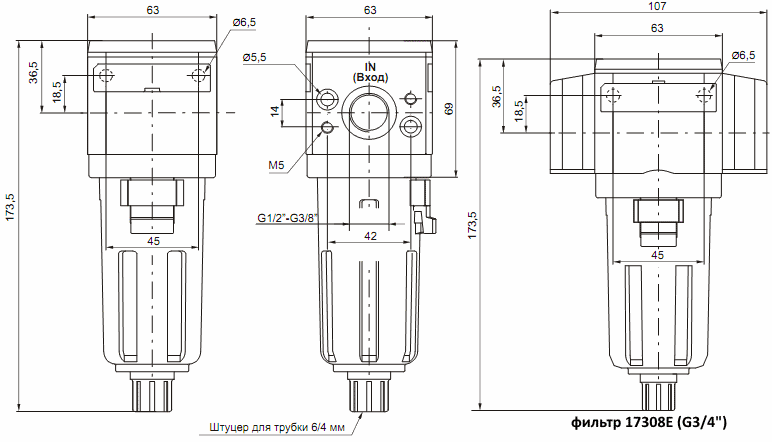

Размеры фильтров 17308A.E, 17308B.E, 17308A.E.S, 17308B.E.S, 17308E.E, 17308E.E.S
|

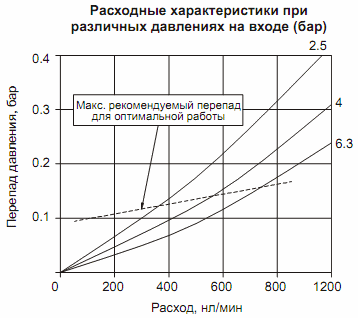

Расходные и регулировочные характеристики фильтров PNEUMAX 17308A.E, 17308B.E, 17308A.E.S, 17308B.E.S, 17308E.E, 17308E.E.S
|
Размеры и расходные характеристики
|

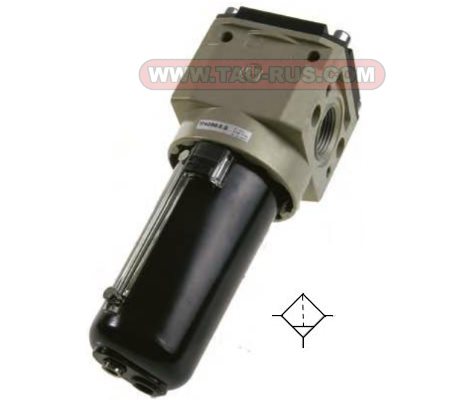

Коалесцентный фильтр 17408B.E, 17408B.E.S
Типоразмер 4. Присоединения G1"
|
Коалесцентный фильтр 17408B.E.S
|
Особенности коалесцентных фильтров 17408B
- присоединение G1";
- расход: 2500 нл/мин;
- объем стакана 160 см³;
- корпус из цинкового сплава;
- стакан из легкого сплава с байонетным замком;
- масса: 1700 грамм;
- крепление к стене при помощи винтов М8;
- максимальный усилие затяжки фитингов: 60 Нм.
Структура обозначения коалесцентных фильтров 17408B
|
17408B
|
-
|
E
|
-
|
S
|
|
|
|
|
Опции:
S = автоматический дренаж
|
|
|
|
Тонкость фильтрации::
E= 0,01 мкм, эффективность очистки 99,97%
|
|
|
|
17408B = коалесцентный фильтр, корпус и стакан из легкого сплава, присоединение G1"
|
Примеры обозначения при заказе:
17408B.E.S - Фильтр коалесцентный G1'', 0,1 мкм, автослив;
17408B.E - Фильтр тонкой очистки G1'', 0,1 мкм.
RS/1704/31 - Фильтроэлемент пористый, 0,1 мкм, для фильтров 17408, размер 4;
RK1704A/002 - Стакан (баллон, корпус) фильтра 17408 металлический;
RK1704A/006 - Баллон (стакан) фильтра (с автосливом конденсата) металлический, размер 4.
|
|

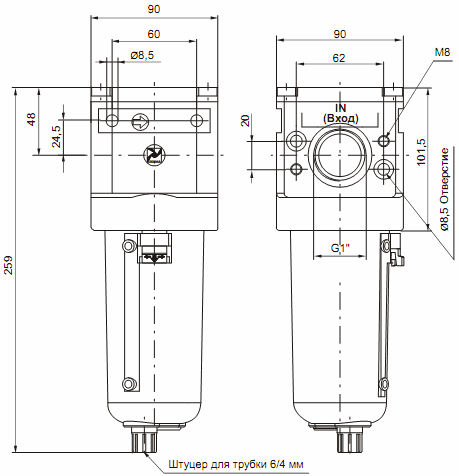

Размеры фильтров 17408B.E, 17408B.E.S Pneumax
|

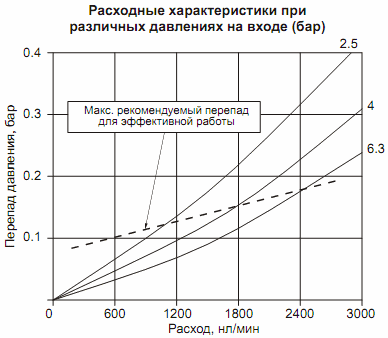

Расходные и регулировочные характеристики фильтров PNEUMAX 17408B.E, 17408B.E.S
|
Размеры и расходные характеристики
|
