Регулятор давления блочного монтажа 17002 A(B), 17102 A(B) и индивидуального монтажа 17109 A(B)
Типоразмер 1. Присоединения G1/8" и G1/4"

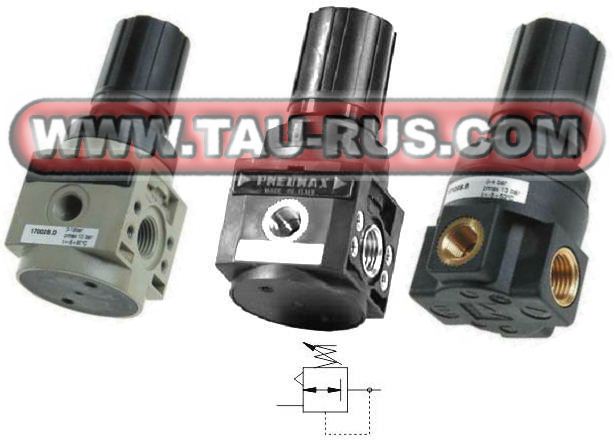

 Регуляторы давления PNEUMAX модель 17102A.C, 17002B.D, 17109B.C
|
Устройство и характеристики редукционных клапанов 17002 и 17102
- Регулятор давления диафрагменного типа со сбросом избыточного давления из вторичной магистрали через мембрану.
- Сбалансированный клапан.
- Корпус из цинкового сплава или из технополимера с металлическими резьбовыми вставками для фитингов.
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия. Дополнительно может быть оснащена штырем для установки висячего замка.
- Гнезда для подсоединения манометра с двух сторон.
- Опорная гайка для крепления на панели.
- Возможность блочного и индивидуального монтажа (для регуляторов 17109A и 17109.B - только индивидуального).
Корпуса регуляторов давления ПНЕВМАКС (PNEUMAX) выполнены из:
- цинкового сплава для регуляторов 17002А.А, 17002А.B, 17002А.C, 17002А.D, 17002.B.А, 17002B.B, 17002B.C, 17002B.D;
- технополимера для регуляторов давления 17102А.А, 17102А.B, 17102А.C, 17102А.D, 17102.B.А, 17102B.B, 17102B.C, 17102B.D;
- технополимера для регуляторов давления 17109А.А, 17109А.B, 17109А.C, 17109А.D, 17109.B.А, 17109B.B, 17109B.C, 17109B.D;
|
Технические данные и структура обозначения редукционных клапанов 17002 и 17102
|
Присоединение
|
G1/8" - G1/4"
|
|
Максимальное входное давление
|
13 бар (1,3 МПа)
|
|
Максимальная температура при P=10 бар
|
50°C
|
|
Присоединение манометра
|
G1/8"
|
|
Масса (корпус из технополимера) *
|
135 г
|
|
Масса (корпус из цинкового сплава)
|
250 г
|
|
Диапазон регулирования давления
|
0-2 бар
0-4 бар
0-8 бар
0-12 бар
|
|
Положение при установке
|
любое
|
|
Винты для крепления к стене **
|
М4
|
|
Максимальный момент затяжки фитингов в корпусе из цинкового сплава
|
25 Нм
|
|
Максимальный. момент затяжки фитингов в корпусе из технополимера
|
15 Нм
|
* масса клапана 17109 = 110 г.;
** для клапана 17109 возможность крепления винтами отсутствует.
|
|
|
17102
|
-
|
B
|
-
|
C
|
-
|
SM
|
|
|
|
|
|
Опции:
L = без сброса
SM = усиленный сброс
K = штырь под дужку замка
SR = несбалансированный клапан
SRM = несбалансированный клапан c усиленным сбросом
SMF = регулируемый усиленный сброс
|
|
|
|
Диапазон регулировки давления:
A = 0-2 бар
B = 0-4 бар
C = 0-8 бар
D = 0-12 бар
|
|
|
|
Присоединение:
A = G1/8"
B = G1/4"
|
|
|
|
17002 = регулятор блочного монтажа, корпус из цинкового сплава
17102 = регулятор блочного монтажа, корпус из технополимера
17109 = регулятор индивидуального монтажа, корпус из технополимера
|
Пример: 17102B.C
Регулятор давления (редукционный пневмоклапан) типоразмера 1, корпус из технополимера, присоединение G1/4”, диапазон регулирования давления 0 - 8 бар, со сбросом.
|
Размеры редукционных клапанов (регуляторов давления) 17002, 17102, 17109 и расходные характеристики

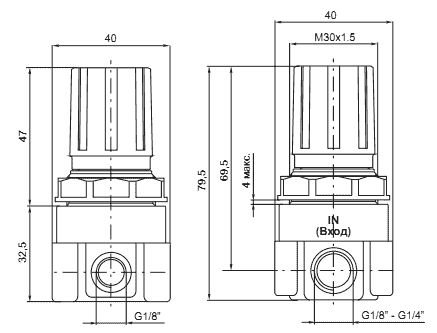

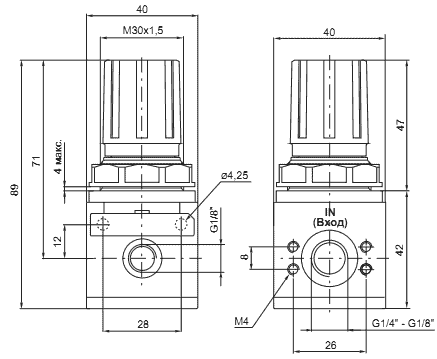

Размеры регуляторов PNEUMAX 17102A(B), 17002B(A)
Размеры регуляторов PNEUMAX 17109 A, 17109 B
|

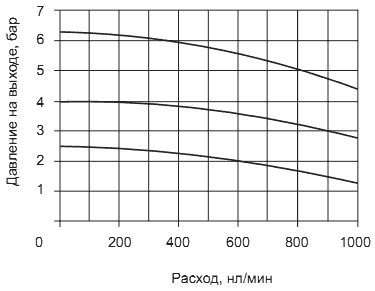

Расходные характеристики при давлении на входе 7 бар

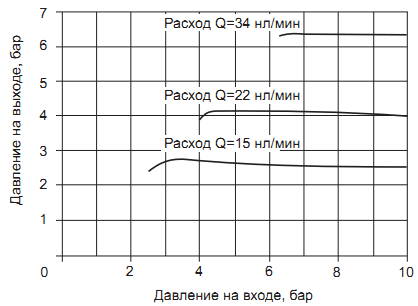

Регулировочные характеристики
|
По данным специалистов ООО "Таурус", наибольшим спросом пользуются регуляторы давления 17102B.C, 17002B.C, 17002B.D, 17109B.C, 17109B.D, 17102.B.D (присоединение G1/4") и пневмоклапаны редукционные 17109A.C, 17109A.D, 17102A.C, 17002.A.C, 17002A.D, 17102.A.D (присоединение G1/8").
Регулятор давления 17202 A(B), 17222 A(B)
Типоразмер 2. Присоединения G1/4" и G3/8"
|

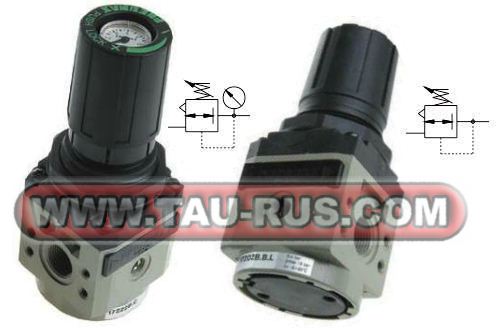

Регуляторы давления PNEUMAX модель 17222B.D, 17202B.C
|
Описание редукционных клапанов 17202 и 17222
- Тип регулятора: редукционный пневмоклапан диафрагменного типа.
- Сброс избыточного давления осуществляется из вторичной магистрали через мембрану. Опционно возможны исполнения: без сброса; с усиленным сбросом.
- Корпус всех регуляторов 2-го типоразмера выполнен из цинкового сплава.
- Легко фиксируемая в нужном положении рукоятка регулятора давления. Фиксация осуществляется вручную путем нажатия. Опционно возможна установа штыря для висячего замка.
- Гнезда для подсоединения манометра с двух сторон (для регулятора 17202A и 17202B), или встроенный в рукоятку регулировки манометр (для регулятора 17222A и 17222B
- Дополнительная опорная гайка для крепления на панели.
- Возможность установки в блоки или индивидуально.
|
Технические данные и структура обозначения редукционных клапанов 17202 и 17222
|
17202
|
-
|
B
|
-
|
C
|
-
|
SM
|
|
|
|
|
|
Опции:
L = без сброса
SM = усиленный сброс
K = штырь под дужку замка
|
|
|
|
Диапазон регулировки давления:
A = 0-2 бар
B = 0-4 бар
C = 0-8 бар
D = 0-12 бар
|
|
|
|
Присоединение:
A = G1/4"
B = G3/8"
|
|
|
|
17202 = регулятор давления типоразмер 2;
17222 = регулятор давления типоразмер 2 со встроенным манометром
|
Пример: 17202B.D
Регулятор давления (редукционный пневмоклапан) типоразмера 2, присоединение G3/8”, диапазон настройки давления 0 - 12 бар, со сбросом.
Пример: 17222A.C.SM
Регулятор давления (редукционный клапан) типоразмера 2, со встроенным манометром, присоединение G1/4”, диапазон настройки давления 0 - 8 бар, с усиленным сбросом.
|
|
|
Параметр
|
Марка регулятора
|
|
17202A
|
17202B
|
17202A
|
17222B
|
|
Присоединение
|
G1/4"
|
G3/8"
|
G1/4"
|
G3/8"
|
|
Максимальное давление воздуха на входе клапана
|
13 бар (1,3 МПа)
|
|
Максимальная температура при P=10 бар
|
50°C
|
50°C
|
50°C
|
50°C
|
|
Присоединение манометра
|
2 отв. G1/8"
|
2 отв. G1/8"
|
G1/8"
|
G1/8"
|
|
Масса, кг
|
0,39
|
0,39
|
0,44
|
0,44
|
|
Диапазон регулирования давления
|
0-2 бар
0-4 бар
0-8 бар
0-12 бар
|
|
Положение при установке
|
любое пространственное положение
|
|
Винты для крепления к стене
|
М5
|
М5
|
М5
|
М5
|
|
Максимальный. момент затяжки фитингов
|
25 Нм
|
|
Размеры и расходные характеристики регуляторов 17202A.(A, B, C, D), 17202B.(A, B, C, D) и 17222A.(A, B, C, D), 17222B.(A, B, C, D)
|

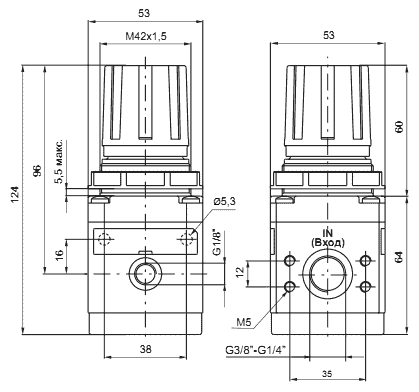

Размеры регуляторов PNEUMAX 17202 A, 17202 B
|

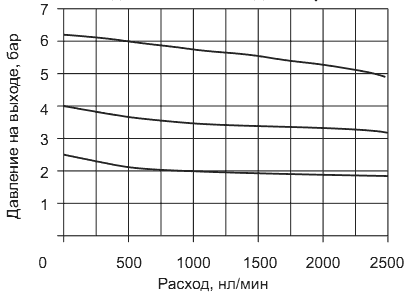

Расходные характеристики при давлении на входе 7 бар
|
|

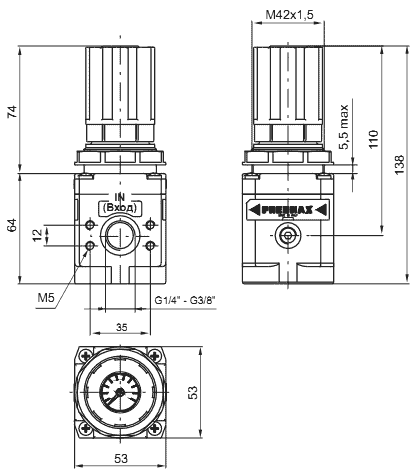

Размеры регуляторов PNEUMAX 17222 A, 17222 B
|

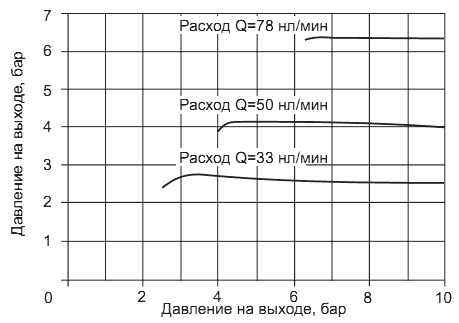

Регулировочные характеристики
|
Наибольшее применение в производстве нашли регуляторы с возможностью настройки давления в диапазонах 0 ÷ 0,8 МПа и 0 ÷ 1,2 МПа:
- регуляторы 17202B.C, 17202B.D, 17222B.C, 17222B.D (резьба для присоединения к пневмосети G3/8");
- регуляторы 17202A.C, 17202A.D, 17222A.C, 17222A.D (резьба для присоединения к пневмосети G1/4").
Регулятор давления 17302 A(B, E), 17322 A(B)
Типоразмер 3. Присоединения G3/8", G3/4" и G1/2"
|

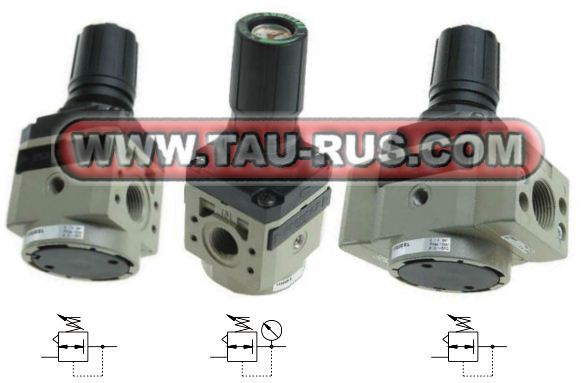

Регуляторы давления 17302A.D, 17322B.C, 17302E.D PNEUMAX (ПНЕВМАКС)
|
Описание регуляторов 17302B(A, E) и 17322B(A)
- Тип регулятора: диафрагменный, со сбросом избыточного давления из вторичной магистрали через мембрану редукционного клапана.
- Корпус - цинковый сплав.
- Рукоятка настройки давления легко фиксируется в нужном положении нажатием. Дополнительно рукоятка может быть оснащена штырем для установки висячего замка.
- Гнезда для установки манометра с двух сторон (для регулятора 17302A, 17302B, 17302E), или встроенный в рукоятку настройки давления манометр (для редукционного клапана 17322A, 17322B)
- Опорная гайка для монтажа на панели.
- Возможность блочного или индивидуального монтажа (для блочного монтажа регулятора 17302E предварительно необходимо снять переходные фланцы на G3/4").
|
Технические данные и структура обозначения регуляторов 17302B(A, E) и 17322B(A)
|
17302
|
-
|
B
|
-
|
C
|
-
|
SM
|
|
|
|
|
|
Опции:
L = без сброса
SM = усиленный сброс (для 17302)
K = штырь под дужку замка (для 17302)
|
|
|
|
Диапазон регулировки давления:
A = 0-2 бар
B = 0-4 бар
C = 0-8 бар
D = 0-12 бар
|
|
|
|
Присоединение:
A = G3/8"
B = G1/2"
E = G3/4"
|
|
|
|
17302 = регулятор давления типоразмер 3;
17322 = регулятор давления типоразмер 3 со встроенным манометром
|
Пример: 17302A.C
Регулятор давления типоразмера 3, присоединение G3/8", диапазон регулирования давления 0-8 бар,со сбросом.
Пример: 17322A.C
Регулятор давления панельного монтажа типоразмера 3, присоединение G3/8", диапазон регулирования давления 0-8 бар
Пример: 17302E.C
Регулятор давления панельного монтажа, присоединение G3/4", диапазон регулирования давления 0 - 8 бар, со сбросом.
|
|
|
Параметр
|
Марка регулятора
|
|
17302A(B)
|
17322A(B)
|
17302E
|
|
Присоединительная резьба
|
G3/8" - G1/2"
|
G3/4"
|
|
Макс. давление воздуха на входе клапана
|
13 бар (1,3 МПа)
|
|
Мак. температура при P=10 бар
|
50°C
|
|
Присоединение манометра
|
G1/8"
|
G1/8"
|
G1/8"
|
|
Масса, кг
|
0,55
|
0,60
|
0,55
|
|
Диапазон настройки давления
|
0-2 бар
0-4 бар
0-8 бар
0-12 бар
|
|
Монтажное положение
|
любое
|
|
Винты для крепления к стене
|
М6
|
М6
|
М6
|
|
Макс.. момент затяжки фитингов
|
40 Нм
|
40 Нм
|
40 Нм
|
|
Размеры и расходные характеристики регуляторов 17302B(A, E) и 17322B(A)

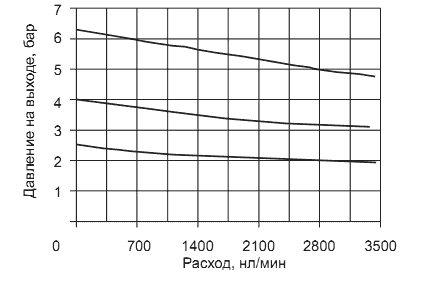

Расходные характеристики при давлении на входе 7 бар
|

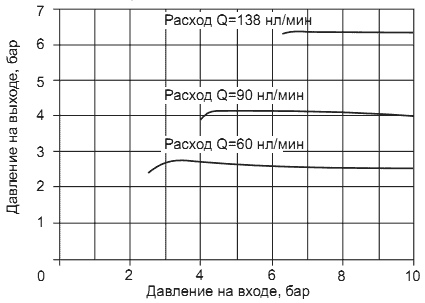

Регулировочные характеристики
|

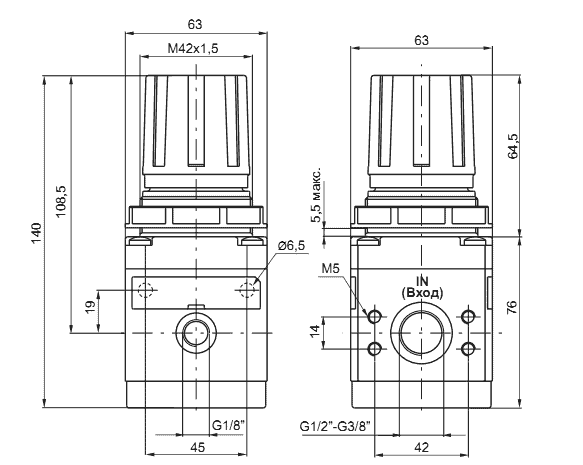

Размеры регулятора давления 17302A.A(B, C, D), 17302B.B( C, D, A)
|

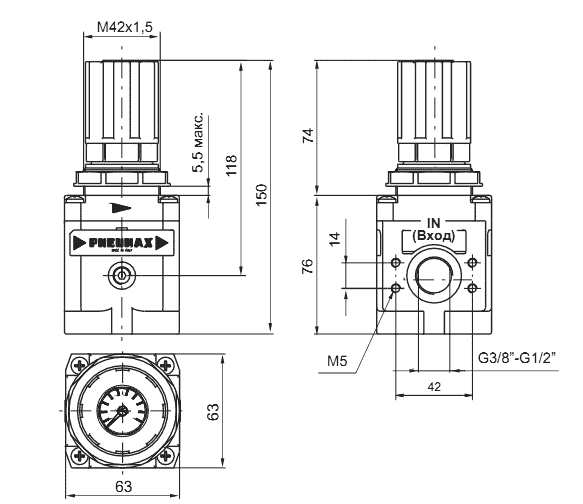

Размеры регулятора давления 17322A.A(B, C, D), 17322B.B( C, D, A)
|

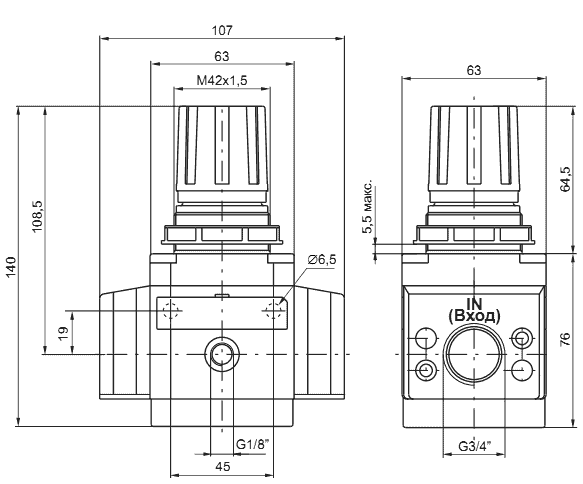

Размеры регулятора давления 17302E.B( C, D, A)
|
