2/2 - 3/2 Рычаг с роликом - пружинный возврат

2/2 - 3/2 Рычаг с роликом - пружинный возврат

Присоединения сбоку:	Присоединения снизу:

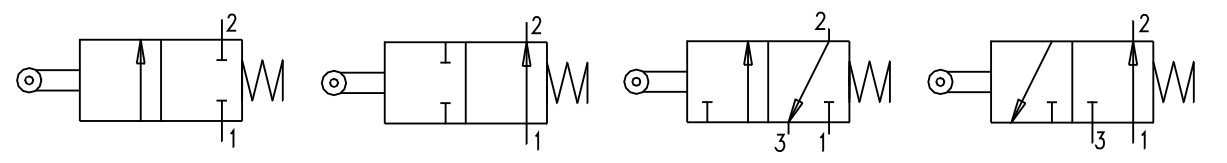

Схемы переключений 2/2 и 3/2:

Расшифровка маркировки:

104	.	ХХ	.	2.1	.	Х		Х
								Исполнение: C=нормально закрытый, НЗ, А=нормально открытый, НО
							Вид присоединения: L=сбоку, P=справа
				Рычаг с роликом - пружинный возврат
		Тип: 22 = 2-х линейный, 32 = 3-х линейный
Серия распределителей

Примеры условного обозначения:

Пневмораспределитель 104.22.2.1.LC
Пневмораспределитель 104.32.2.1.LC
Пневмораспределитель 104.22.2.1.PC
Пневмораспределитель 104.32.2.1.PC
Пневмораспределитель 104.22.2.1.LA
Пневмораспределитель 104.32.2.1.LA
Пневмораспределитель 104.22.2.1.PA
Пневмораспределитель 104.32.2.1.PA
