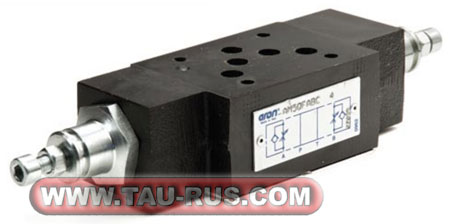

Дроссель с обратным клапаном AM.5.QF, модульный CETOP5

— Модульные дроссели AM.5.QF* – односторонние дроссельные клапаны типоразмера CETOP5 (см. чертёж ниже) без компенсации по давлению (с обратным клапаном), подходящие для регулирования расхода как на входе, так и на выходе. Регулировка осуществляется регулировочным винтом или пластиковой ручкой.
— Доступны четыре регулировочные конфигурации дросселей: AM5QFAC004, AM5QFBC004, AM5QFPC004, AM5QFABC004.

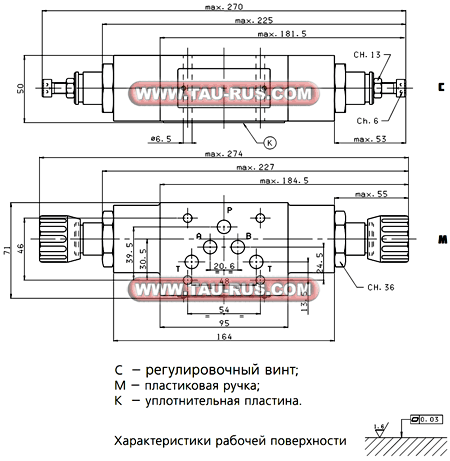

Размеры дросселей AM5QF*

Размеры дросселей AM.5.QF*

Линии регулирования дросселей AM5QF*

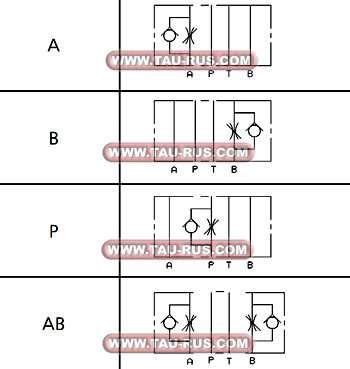

Графическое обозначение дросселей AM.5.QF*

Структура обозначения и параметры дросселей AM.5.QF*

AM.5 . QF . AB . C . 00 . 4                       4 = номер серии Уплотнение: 00 = стандартное V1 = уплотнения Viton Тип регулировочного винта: C = регулировочный винт M = пластиковая ручка Линии регулирования: A, B, P, AB Тип клапана: QF = дроссельный клапан без компенсации давления AM.5 = клапан модульного исполнения Ду=10 (CETOP 05)

Максимальное рабочее давление бар 350 Максимальное давление регулирования бар 250 Регулировка расхода 9 оборотов винта Максимальный расход л/мин 80 Рабочая температура жидкости °C -25...+75 Температура окружающей среды °C -25...+60 Вязкость жидкости сСт 10...500 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 10 по NAS 1638 Рабочая жидкость Минеральные масла DIN 51524 Масса дросселя не более кг 3,7
