JCS-02NL - Реле давления
JCS-02NL - Реле давления, 15-60 Бар, резьбовое присоединение G1/4", нормально-разомкнутое
Описание реле JCS-02NL
Гидравлические реле давления JCS 02NL предназначены для подачи электрического сигнала в гидравлической системе, при достижении в ней установленного на реле передела давления. Представляют собой гидроэлектрические реле поршневого типа.
Подача сигнала - переключение внутреннего электрического контакта происходит в случае, если рабочее давление достигает заданной величины. Материал контактов - латунь.
Реле (датчики) давления JCS 02NL представлены с диапазоном настройки контролируемого по величине давления, с пределами от 15 до 60 бар. Монтаж реле в гидравлическую линию осуществляется непосредственно через резьбовое отверстие 1/4" BSP.
Допускается использование промежуточных переходников и плит. В стандартном исполнении имеется регулировочная ручка со шкалой давлений.
Структура условного обозначения реле JCS-02NL
|
1 |
- |
2 |
3 |
|
JCS |
02 |
NL |
| 1 | Обозначение |
JCS = реле давления
|
| 2 | Способ монтажа | 02 = резьбовое отверстие G1/4" |
| 3 | Диапазон регулирования давления |
H = 60-350 бар N = 30-210 бар NL= 15-60 бар NLL = 5-60 бар |
Технические характеристики реле JCS-02NL
|
Параметр |
ед. изм. |
Наименование реле давления |
|||
|
Реле JCS-02NLL |
Реле JCS-02-NL |
||||
|
Диапазон регулирования давления |
бар |
5...60 |
15...60 |
30...210 |
50...350 |
|
Макс. рабочее давление |
бар |
70 |
70 |
210 |
410 |
|
Напряжение / сила тока |
В / А |
DC24V / 20mA, AC125V / 5A, AC250V / 3A |
|||
|
Рабочий диапазон температур окружающей среды |
°C |
-20...+50 |
|||
|
Диапазон температур жидкости |
°C |
-20...+80 |
|||
|
Диапазон вязкостей жидкости |
сСт |
10...400 |
|||
|
Рекомендуемая вязкость |
сСт |
25 |
|||
|
Допустимая степень загрязнения жидкости |
- |
класс 10 по NAS 1638 |
|||
|
Масса |
кг |
1,0 |
|||

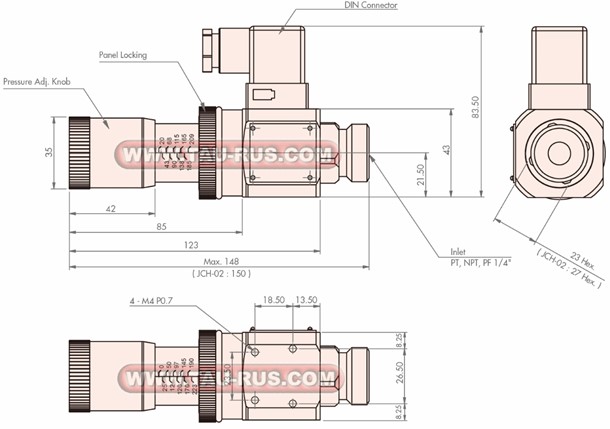

Габаритные и присоединительные размеры реле JCS-02NL
