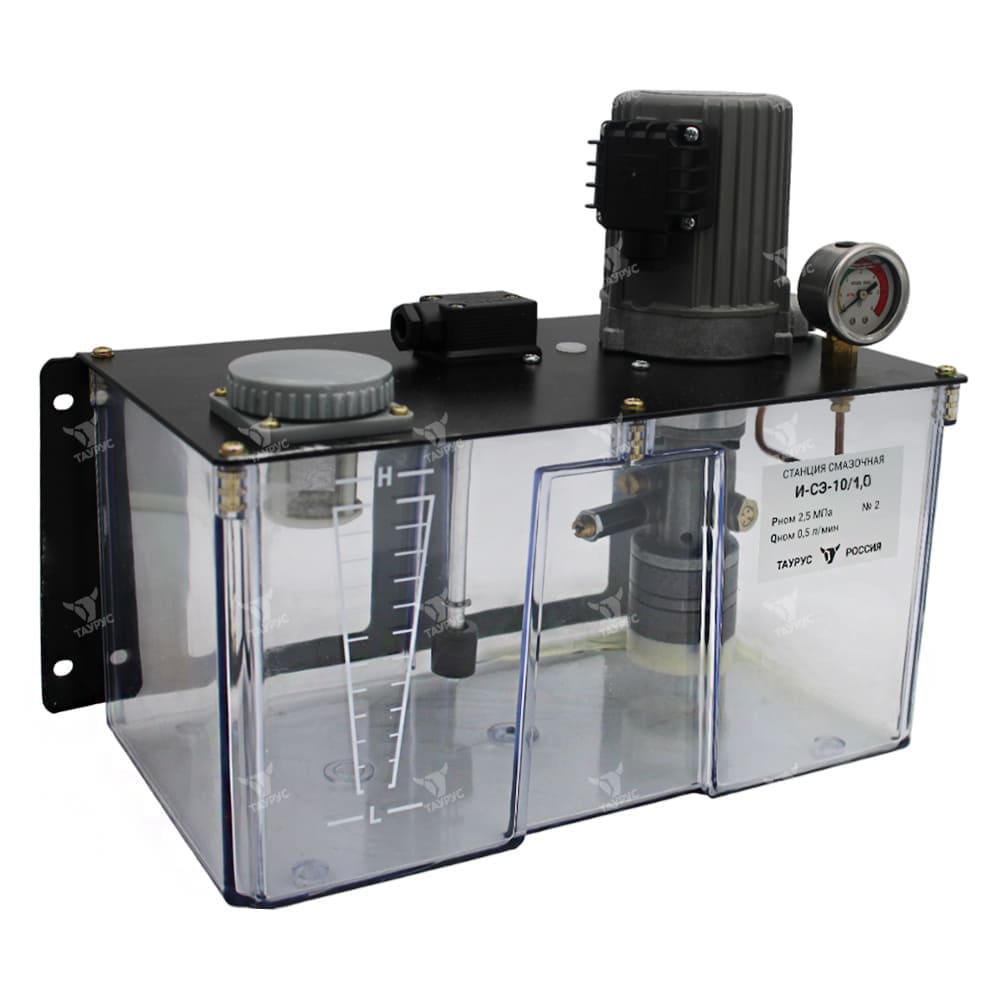

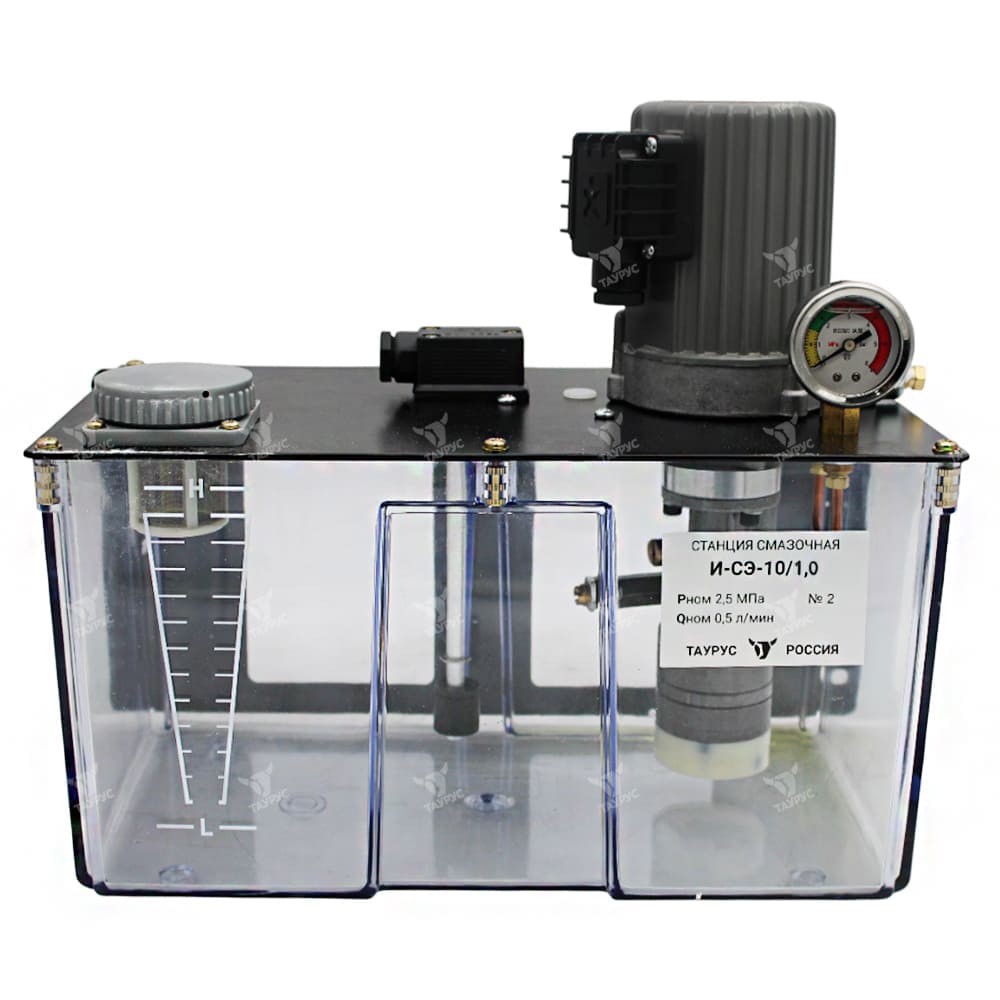

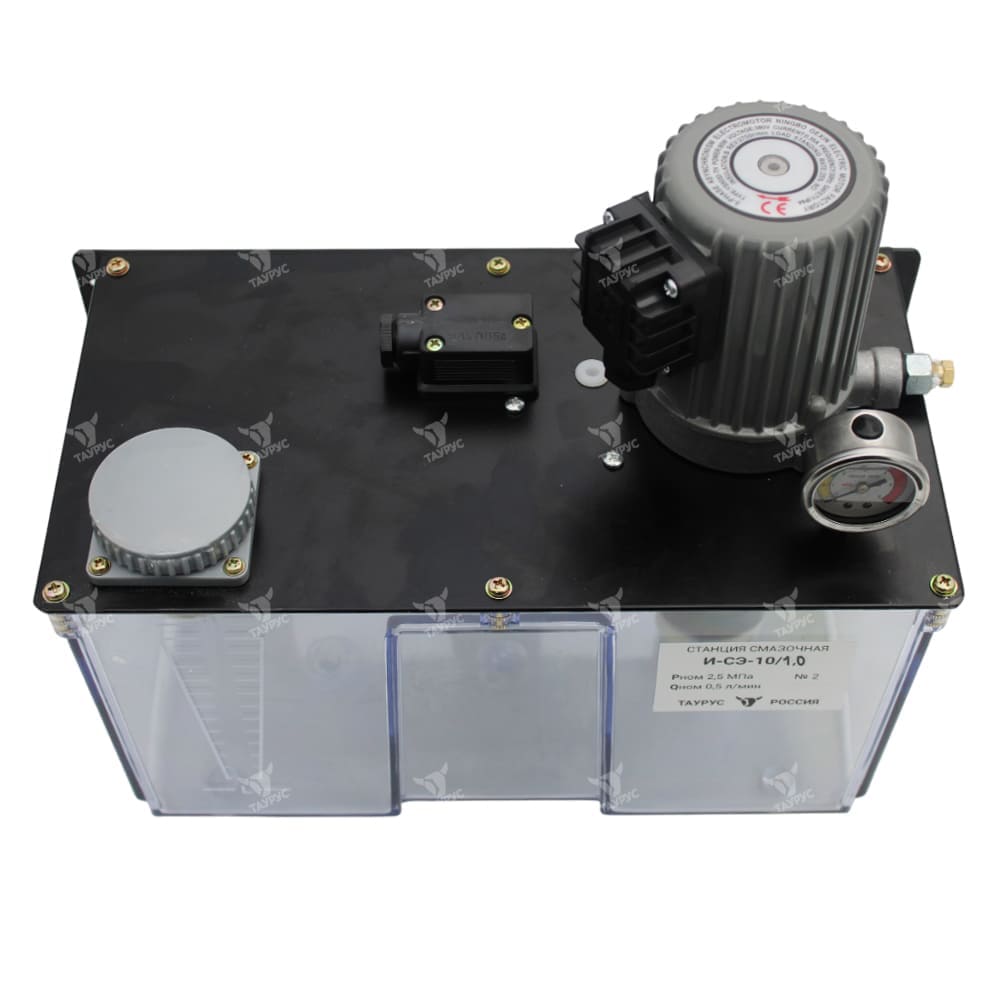

И-СЭ-10/1,0 - Станция смазочная, бак пластик
И-СЭ-10/1,0 - Станция смазочная, бак пластик 10 л, подача 1 л/мин, Р=25 бар.
Описание станций смазочных И-СЭ 10/1,0
Станции смазочные И-СЭ 10/1,0 предназначены для подачи жидкого смазочного материала к импульсным смазочным питателям и служат для комплектации импульсных смазочных систем с электроприводом.Станции И-СЭ 10/1,0 состоят из бака, закрытого крышкой, к которой крепится насосная установка в виде шестеренного насоса с электродвигателем, клапанная коробка с дросселем выпуска воздуха, реле уровня и заливной фильтр с воздушным фильтром.
Бак вместимостью 10 дм³ выполнен из прозрачной пластмассы. Места для крепления станций с этим баком расположены на крышке.
Структура условного обозначения станций смазочных И-СЭ 10/1,0
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
|
И-СЭ |
10 |
1,0 |
УХЛ4 |
ТУ2-053-1623-82 |
| 1 | Тип смазочной станции | И-СЭ |
| 2 | Вместимость бака, дм3 |
2,5 10 |
| 3 | Номинальная подача, л/мин |
0,5 1,0 |
| 4 | Климатическое исполнение по ГОСТ 15150 | УХЛ 4, О 4 |
| 5 | Обозначение технических условий | ТУ2-053-1623-82 |

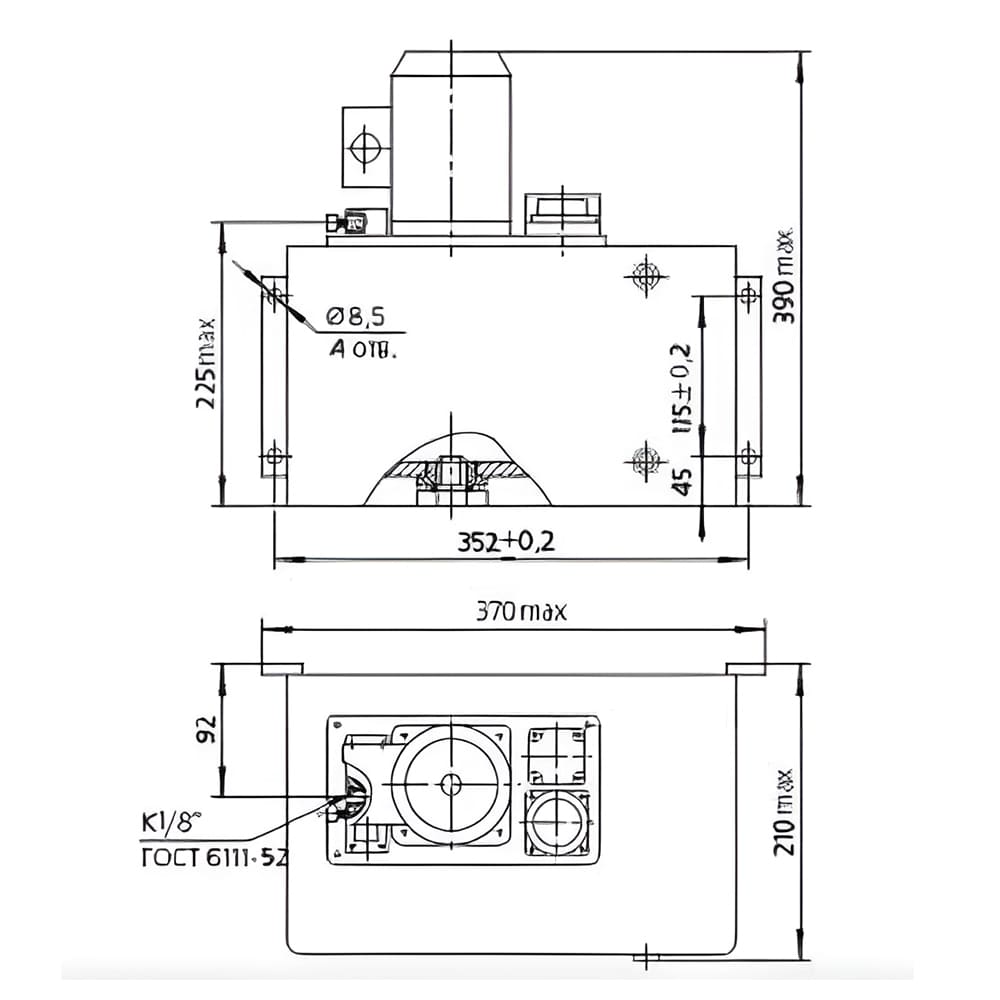

Габаритные и присоединительные размеры станций смазочных И-СЭ 10/1,0
Технический характеристики смазочных станций И-СЭ 10/1,0 (при работе на чистом минеральном масле с кинематической вязкостью от 100 до 150 мм2/c)
|
Наименование параметра |
Норма для станций |
||
|
И-СЭ-2,5/0,5 |
И-СЭ-10/0,5 |
И-СЭ-10/1,0 |
|
|
Номинальная подача, л/мин |
0,5±0,125 |
0,5±0,125 |
1,0±0,25 |
|
Номинальная вместимость резервуара, дм3, не менее |
2,5 |
10 |
10 |
|
Давление нагнетания, МПа |
|
||
|
Давление настройки предохранительного клапана, МПа |
3,0±0,2 |
||
|
Давление настройки подпорного клапана, МПа |
0,04±0,02 |
||
|
Коэффициент подачи, не менее |
0,72 |
||
|
Тип насоса |
шестеренный |
||
|
Мощность приводного электродвигателя, кВт, не более |
0,09 |
||
|
Масса станции (без масла), кг, не более |
6,0 |
13,5 |
15,0 |
