24ПГ73-11М.В110 - Гидрораспределитель на плите В6-7311
24ПГ73-11М.В110 - Гидрораспределитель на плите В6-7311
24ПГ73-11М.В110 - Гидрораспределители исполнения на плите

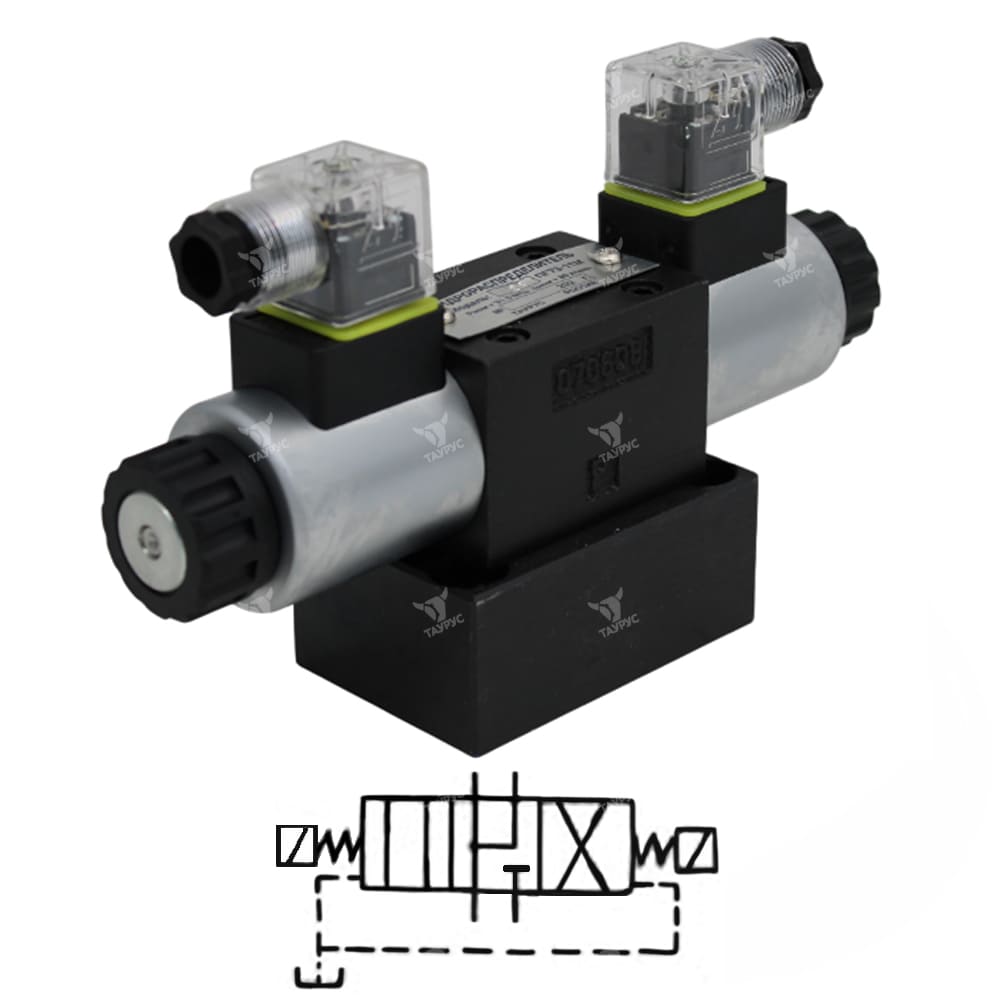

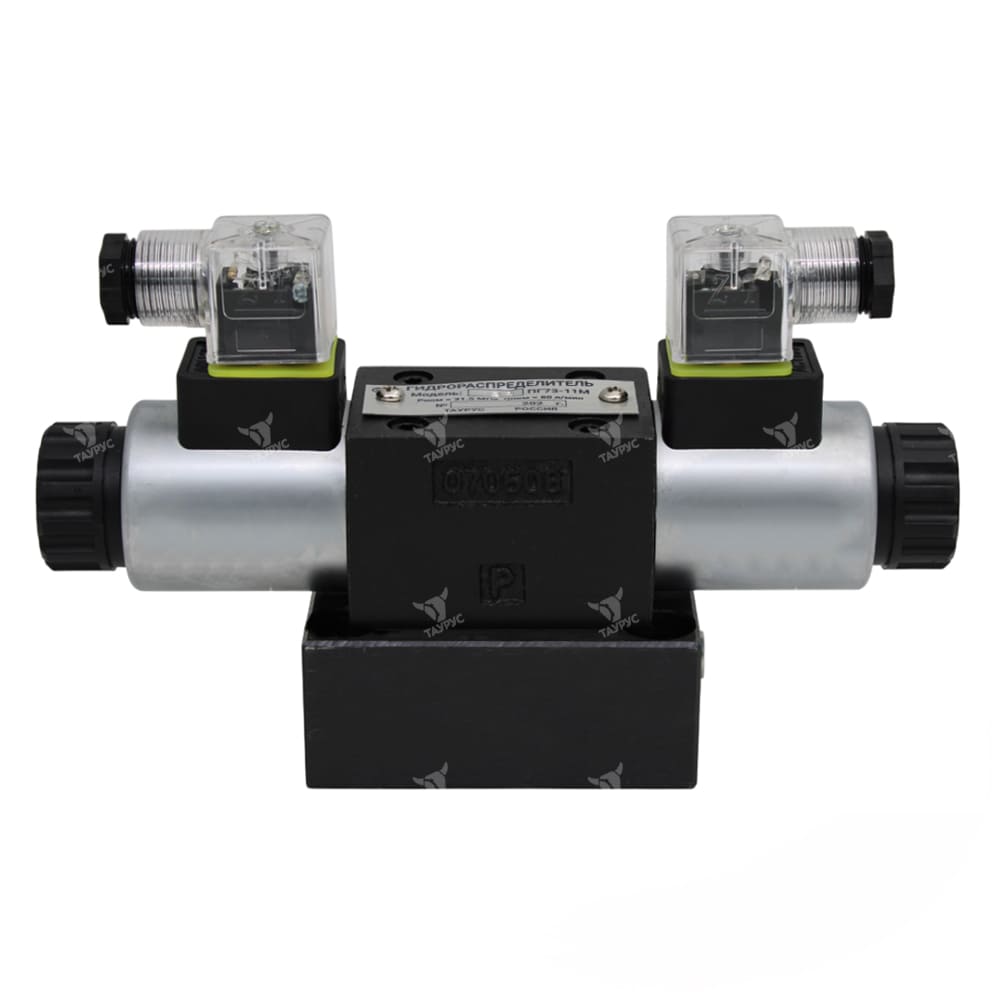

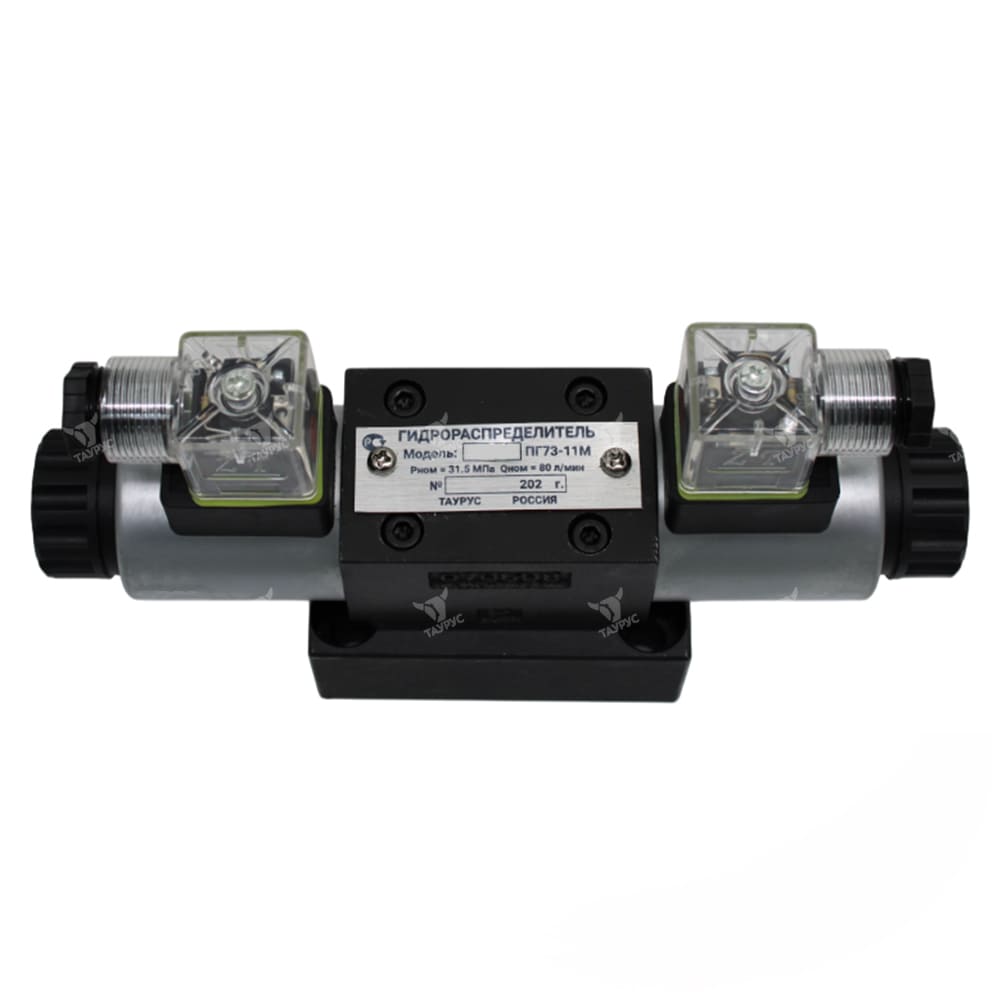

Гидрораспределители 24ПГ73-11М.В110 - это золотниковые четырехлинейные распределители с электромагнитным управлением, условным проходом 8 мм и номинальным напряжением 110В переменного тока. Данные распределители управляют направлением, пуском и остановкой потоков жидкости в соответствии с 24 схемой распределения по ГОСТ 24679-81.
Наибольшее применение нашли в гидравлических приводах станков, прессов и других машин. Они могут быть использованы как пилоты в пилотных гидрораспределителях с электрогидравлическим управлением.
Данные распределители представляют собой гидрораспределитель ВЕ6.24 на переходной плите В6-73-11 и являются заменой ранее изготавливаемых распределителей 24ПГ73-11 заводом «Хидравлика» (Болгария).
Структура условного обозначения
|
1 |
2 |
3 |
4 |
5 |
6 |
. |
7 |
|
24 |
|
П |
Г73-1 |
1 |
М |
В110 |
|
1 |
Схема распределения потока |
Для исполнения на плите:
14, 24, 34, 44, 54, 64 - четырехлинейные распределители Для стандартного исполнения :
14, 24, 34, 44, 54, 64 - четырехлинейные распределители |
|
2 |
Число электромагнитов |
Без индекса - 2 электромагнита |
|
3 |
Присоединение |
П - Стыковое |
|
4 |
Обозначение по классификатору станкостроения |
Г73-1 - Гидрораспределитель реверсивный с электроуправлением |
|
5 |
Условный проход |
1 – 8 мм |
|
6 |
Модификация |
Без обозначения – стандартное исполнение М - Исполнение на плите |
|
7 |
Напряжение |
Переменный ток: |
Технические характеристики 24ПГ73-11М.В110
|
Модель |
ПГ73-11 |
ПГ73-12 |
|
Условный проход, мм |
8 |
10 |
|
Давление нагнетания, кгс/см2 |
315 |
315 |
|
Давление на сливе, кгс/см2 , не более |
160 |
160 |
|
Расход, л/мин:
- с электромагнитом постоянного тока |
80 |
120 |
|
Время срабатывания при номинальном режиме, мин.
- с электромагнитом постоянного тока |
35 |
35 |
|
Допустимые внутренние утечки при номинальном давлении, см3 /мин |
80 |
80 |
|
Номинальное напряжение питания, В
- постоянного тока |
12, 24, 48, 110, 220, |
|
Схемы распределения потоков рабочей жидкости 24ПГ73-11М.В110
|
Схема |
Условные графические обозначения распределителей |
Соединение каналов при среднем положении золотника |
|
|
Четырехлинейные |
Пятилинейные |
||
|
1 |
 14ПГ73-11 |
 15ПГ73-11 |
Обе полости цилиндра и напорная линия соединены со сливом |
|
2 |
 24ПГ73-11 |
 25ПГ73-11 |
Обе полости цилиндра соединены с напорной линией, слив заперт |
|
3 |
 34ПГ73-11 |
 35ПГ73-11 |
Обе полости цилиндра соединены со сливом, нагнетательная линия заперта |
|
4 |
 44ПГ73-11 |
 45ПГ73-11 |
Обе полости цилиндра, нагнетательная линия и слив заперты |
|
5 |
 54ПГ73-11 |
 55ПГ73-11 |
Среднего положения нет |
|
5А |
 54БПГ73-11 |
 55БПГ73-11 |
Среднего положения нет |
|
6 |
 64ПГ73-11 |
 65ПГ73-11 |
Обе полости цилиндра заперты, нагнетательная линия соединена со сливом |
Габаритные и присоединительные размеры 24ПГ73-11М.В110 (Исполнение на плите)
|
Модель |
A |
B |
C |
D |
|
ПГ73-11 (с двухсторонним электромагнитным управлением) |
208 |
120,5 |
82,5 |
- |
|
ПГ73-12 (с двухсторонним электромагнитным управлением) |
291 |
143,4 |
95 |
- |
|
БПГ73-11 (с односторонним электромагнитным управлением) |
- |
120,5 |
82,5 |
138,5 |
|
БПГ73-12 (с односторонним электромагнитным управлением) |
- |
152 |
95 |
195,6 |

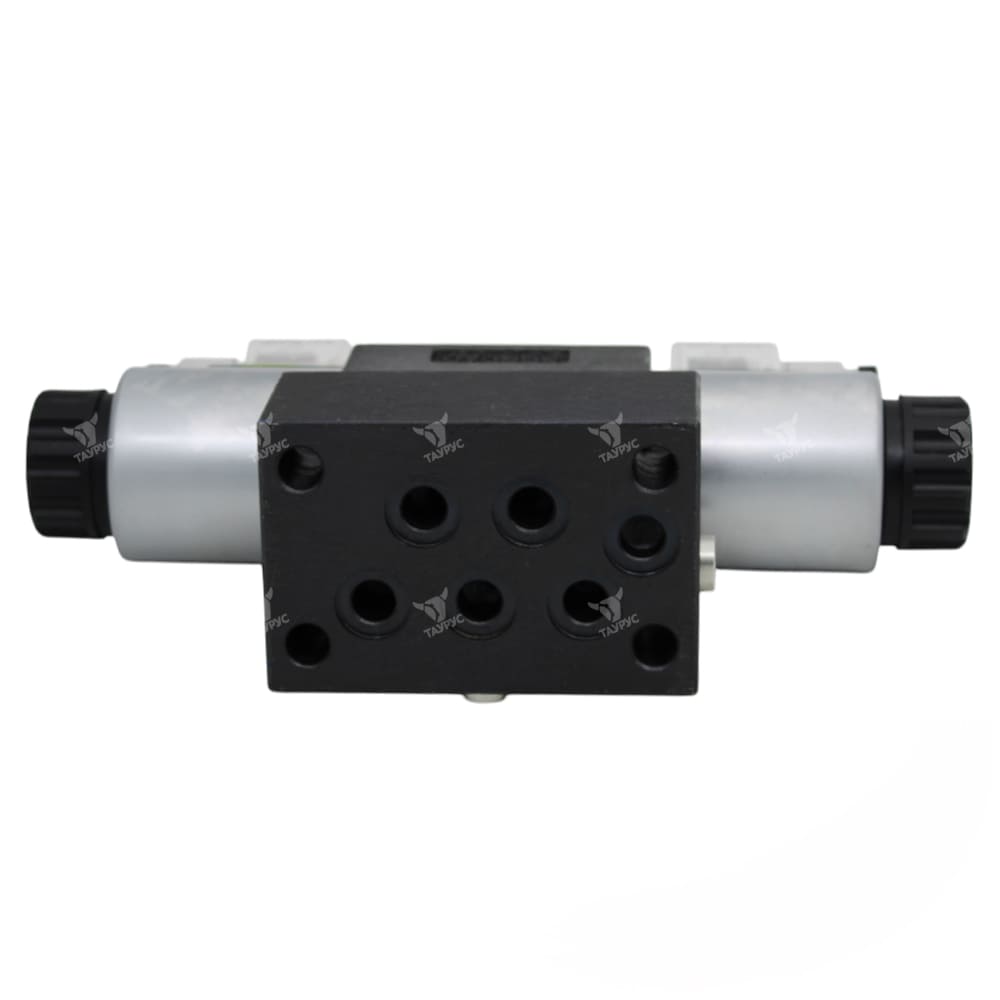

Монтажная поверхность гидрораспределителей 24ПГ73-11М.В110 (Исполнение на плите)
