Описание гидроклапанов S*A-05

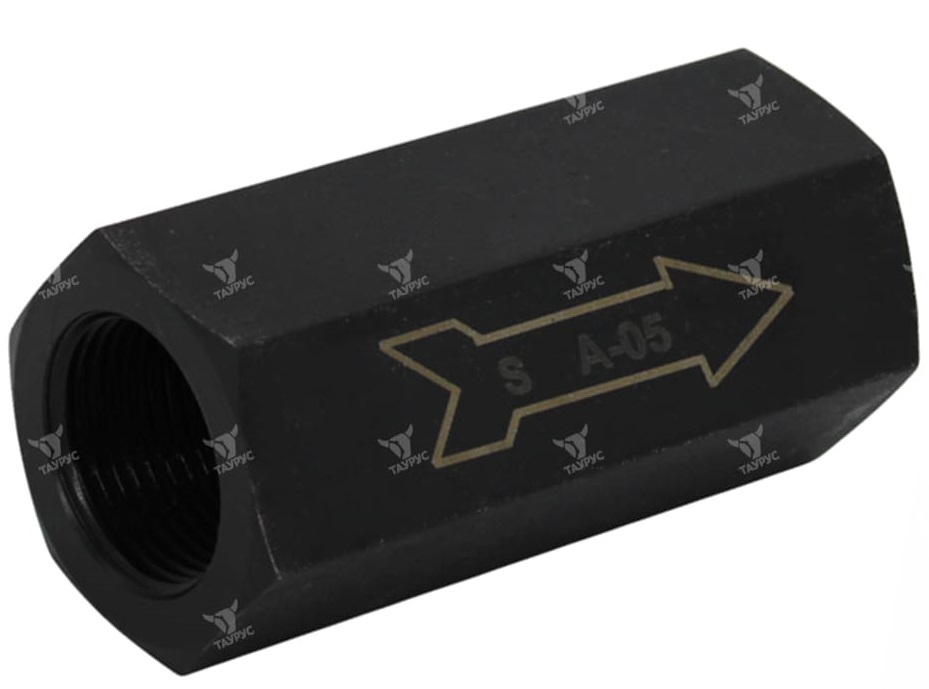

Обратные линейные (запорные) клапаны S*A-05, монтируются непосредственно в гидравлическую магистраль и служат для запирания потока в одном направлении и пропускании его в противоположном.Отверстия для монтажа с резьбой по стандартам BSP, NPT или Метрической.
Клапаны S*A-05 состоят из корпуса, в котором котором размещен запорный седельный элемент, поджатый пружиной. При превышении давления в линии "Р" усилия пружины и давления с обратной стороны, запорный элемент перемещается открывая проход рабочей жидкости.
A.jpg "Устройство клапанов обратных S*A")
Клапаны поставляются в одном из семи размеров, для значений расхода до 450 л/мин и с двумя различными установленными значениями давления срабатывания.
Обозначение обратных клапанов (монтаж в линию)
|
1 |
2 |
3 |
- |
4 |
- |
5 |
|
S |
10 |
A |
05 |
2 |
| 1 | Тип устройства | S = Клапан обратный |
| 2 | Типоразмер |
6 = 1/4" 8 = 3/8" 10 = 1/2" 15 = 3/4" 20 = 1" 25 = 1 1/4" 30 = 1 1/2" |
| 3 | Тип присоединения | A = присоединительные отверстия - резьба |
| 4 | Давление открытия |
05 = 0,35 бар 50 = 3,5 бар |
| 5 | Тип резьбы |
без обозначения = BSP резьба 1 = NPT резьба 2 = Метрическая резьбы |
Аналогичные клапаны других производителей:
Гидроклапаны обратные VD*Гидроклапаны обратные КОЛ-*
Размеры клапанов S*A-05
| Размер | Наименование обратного клапана | |||||||
| S6A | S8A | S10A | S15A | S20A | S25A | S30A | ||
|
Резьба D1 |
BSP | G1/4" | G3/8" | G1/2" | G3/4" | G1" | G1 1/4" | G1 1/2" |
| NPT | R1/4" | R3/8" | R1/2" | R3/4" | R1" | R1 1/4" | R1 1/2" | |
| M | М14х1,5 | М18х1,5 | М22х1,5 | М27х2 | М33х2 | М42х2 | М48х2 | |
| H1 | 22 | 28 | 34,5 | 41,5 | 53 | 69 | 75 | |
| L1 | 58 | 58 | 73 | 85 | 98 | 120 | 132 | |
| T1 | 12 | 12 | 14 | 16 | 18 | 20 | 22 | |
| A/F | 19 | 24 | 30 | 36 | 46 | 60 |
65 |
|
Технические характеристики клапанов S*A-05
| Параметр | Наименование обратного клапана | ||||||
| S6A | S8A | S10A | S15A | S20A | S25A | S30A | |
| Максимальные расход, л/мин | 15 | 30 | 40 | 120 | 200 | 300 | 400 |
| Максимальной давление, МПа | 31,5 | ||||||
| Вес, кг | 0,1 | 0,2 | 0,3 | 0,5 | 1,0 | 2,1 | 2,5 |
| Рабочая жидкость | Жидкости на основе минеральных масел | ||||||
| Материал уплотнений | Резина NBR | ||||||
| Рабочая температура | -30°C...+80°C | ||||||
| Вязкость жидкости | От 2,8 до 500 мм³/с | ||||||
| Качество масла |
Класс частоты 20/18/15 по ISO4406 |
||||||
