Станции смазочные CME с однофазным двигателем для жидкой и полужидкой смазки

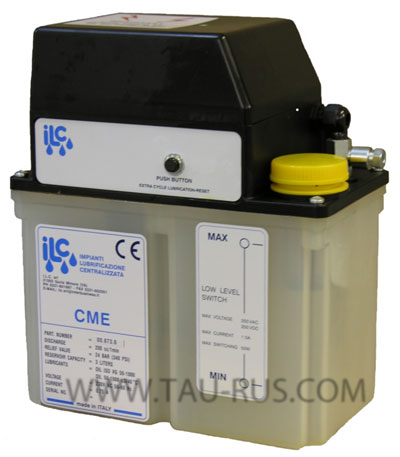

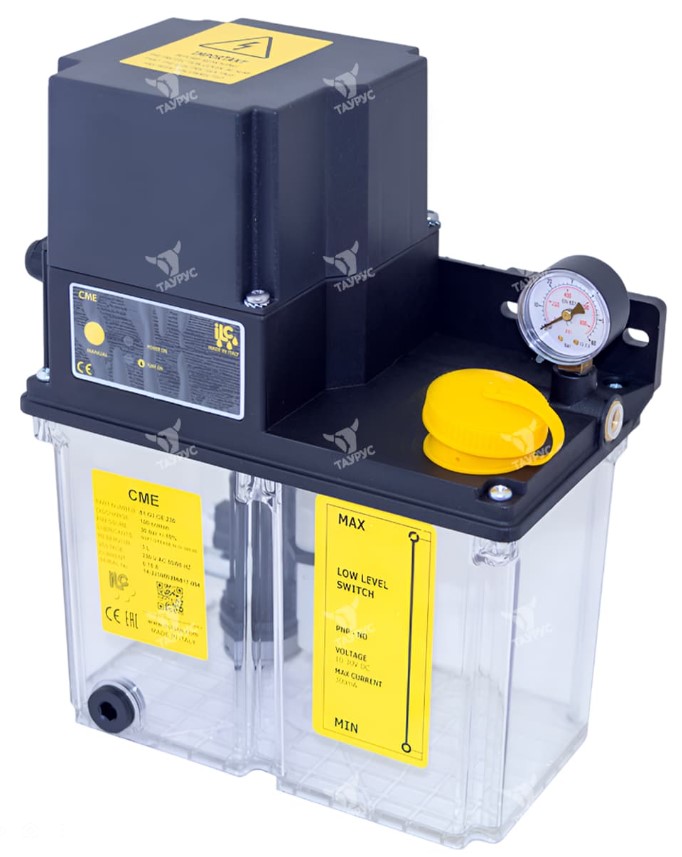

Станция смазочная CME (00.873.6) Станции смазочные CME с однофазным двигателем для жидкой и полужидкой смазки

Станции СМЕ предназначены для смазки малых и средних машин. Насосы станций СМЕ перекачивают масла с вязкостью от 50 до 1000 сСт (мм²/с) и полужидкую смазку с классом NLGI 00-000. Станции СМЕ предназначены для однолинейных систем подачи смазки в импульсные питатели. Станция СМЕ имеет шестеренный насос с подачей 200см³/мин, однофазный электродвигатель 24В постоянного тока, 115В/50Гц или 230В/50Гц, реле нижнего уровня смазки, программируемый таймер (опция) и реле давления (опция) внутри корпуса. Противоударный пластиковый бак имеет объём 3,6 или 6 литров. Шестеренный насос оборудован клапаном стравливания пузырей воздуха, клапаном сброса давления и предохранительным клапаном. Программируемый таймер контролирует работу системы по многим параметрам. Можно регулировать время перерыва (от 5 до 21 часа) и время работы (от 5 до 90 секунд) используя встроенные 01Р переключатели. При помощи реле давления (расположенного внутри или снаружи корпуса станции), можно автоматически выключать двигатель. Станция имеет индикацию нормального и аварийного режимов работы. При необходимости можно заказать станцию с кнопкой дополнительной смазки. Технические характеристики станций смазочных CME: Станции CME для систем импульсного действия для жидкой смазки Станции CME-G для систем импульсного действия для полужидкой смазки Станции смазки СМЕ и CME-G с двигателем на 24 В постоянного тока Таймер управления подачей смазки для станций смазочных CME

Основные технические характеристики станций CME

Станции СМЕ могут поставляться как с электронным таймером и реле давления, так и без них. Если станция имеет электронный таймер и реле давления, то тумблер J2 на плате таймера должен находиться в положении "таймер с реле давления", в противном случае на панели загорится красный светодиод и насос прекратит работу после первого цикла.

Тумблер J1 является дополнением и его положение определяет, как начинается работа станции (с цикла смазки или с перерыва). Команда "начало цикла со смазки" необходима тогда, когда время перерыва очень велико или машина длительное время не работает. Электронный таймер не имеет памяти, поэтому отсчитанное в таймере время работы или паузы сбрасывается при сбоях в электрической сети.

Нажатием кнопки дополнительной смазки приостановится отсчёт времени паузы, включится насос, который отработает установленный промежуток времени, после чего отсчёт времени паузы продолжится. Кнопка дополнительной смазки также для сброса аварийной индикации системы (от реле давления или реле нижнего уровня смазки).

Во избежание остановки насоса до того, как отработают самые отдалённые импульсные питатели, станции СМЕ с реле давления и электронным таймером продолжают работать установленное время и затем будут отслеживать, замкнуты ли контакты реле давления или нет.

Для типов станций без электронного таймера (т.е. с внешним управлением) для регулирования рабочего времени и времени перерыва используется программируемый логический контроллер или какой-либо другой блок управления. В этом случае минимальное время перерыва должно быть 5 минут, а максимальное время работы - 60 секунд. Если необходимо, чтобы время перерыва было 2,5 минуты, то максимальное время работы должно быть 45 секунд. В тех типах станций, где реле давления внутри корпуса, программируемый логический контроллер или какой-либо другой блок управления должны отслеживать переключение контактов реле давления и реле нижнего уровня смазки (все типы станций имеют реле нижнего уровня смазки).

Важно: Когда срабатывает реле нижнего уровня смазки в баке, загорается красный светодиод и активируется реле со свободной группой контактов (НЗ+НО), расположенное на электронной плате таймера, для удалённого контроля аварийной ситуации.

Перечень типов станций смазочных СМЕ с шестеренным насосом

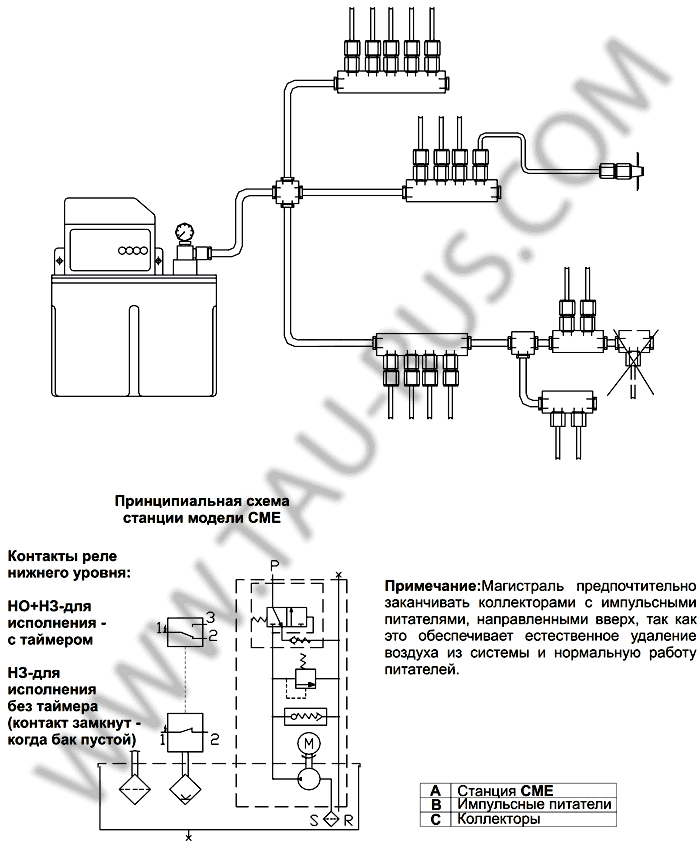

Пример системы импульсного действия со станцией модели CME
