Описание насосов БГ11-11*

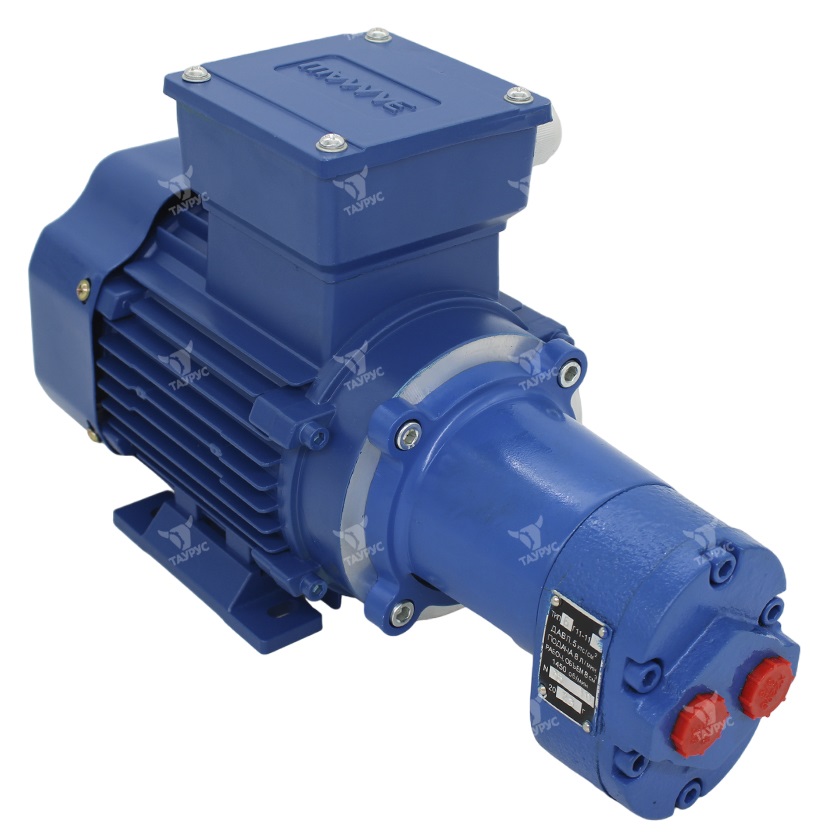

.jpg "агрегат насосный бг 11 11")
Насосы БГ11-11* первой группы (см. также БГ11-2 второй группы) предназначены для перекачивания минеральных масел с кинематической вязкостью от 17 до 400 мм²/с (сСт) при температуре масла от 10 до 50°С, без механических примесей в смазочных системах станков и других стационарных машин.
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
Допускается применять насосы и насосные агрегаты в гидравлических системах. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали. Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Структура условного обозначения насосов БГ11-11*
|
1 |
2 |
- |
3 |
4 |
5 |
6 |
7 |
8 |
|
Б |
Г11 |
1 |
1 |
Б |
|
УХЛ |
4 |
| 1 | Исполнение по виду крепления | Б = агрегат с монтажом на лапах |
| 2 | Модель насоса | Г11 |
| 3 | Группа насоса | 1 |
| 4 | Типоразмер насоса | 1 |
| 5 | Индекс (буква) в зависимости от подачи насоса |
Без обозначения = наибольшая подача, 8 л/мин А = уменьшенная подача, 5 л/мин Б = наименьшая подача 3 л/мин |
| 6 | Направление вращения вала |
Без обозначения = правое Л = левое Р = реверсивный |
| 7 | Климатическое исполнение |
У = умеренный климат ХЛ = холодный климат УХЛ = умеренный и холодный климат Т = тропический климат |
| 8 | Категория размещения | 1/2/3/4/5 = категории размещения в соответствии с ГОСТ 15150-69 |
Параметры агрегатов насосных БГ11-11*
|
Параметр |
Наименование |
||
|
БГ11-11 |
БГ11-11А |
БГ11-11Б |
|
|
Рабочий объём, см3 |
8,0 |
5,0 |
3,0 |
|
Номинальная подача, не менее, л/мин |
8,0 |
5,0 |
3,0 |
|
Давление на выходе номинальное, МПа |
0,5 |
0,5 |
0,5 |
|
Давление на входе номинальное, МПа |
Минус 0,02 |
||
|
Частота вращения, с-1 |
|
|
|
|
Коэффициент подачи, не менее, % |
76 |
74 |
69 |
|
Номинальная мощность электродвигателя, кВт |
0,25 |
||
|
Масса, не более, кг |
7,3 |
||

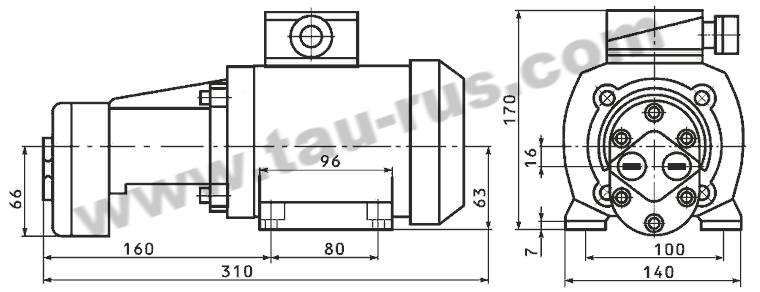

Габаритные и присоединительные размеры агрегатов насосных БГ11-11*
