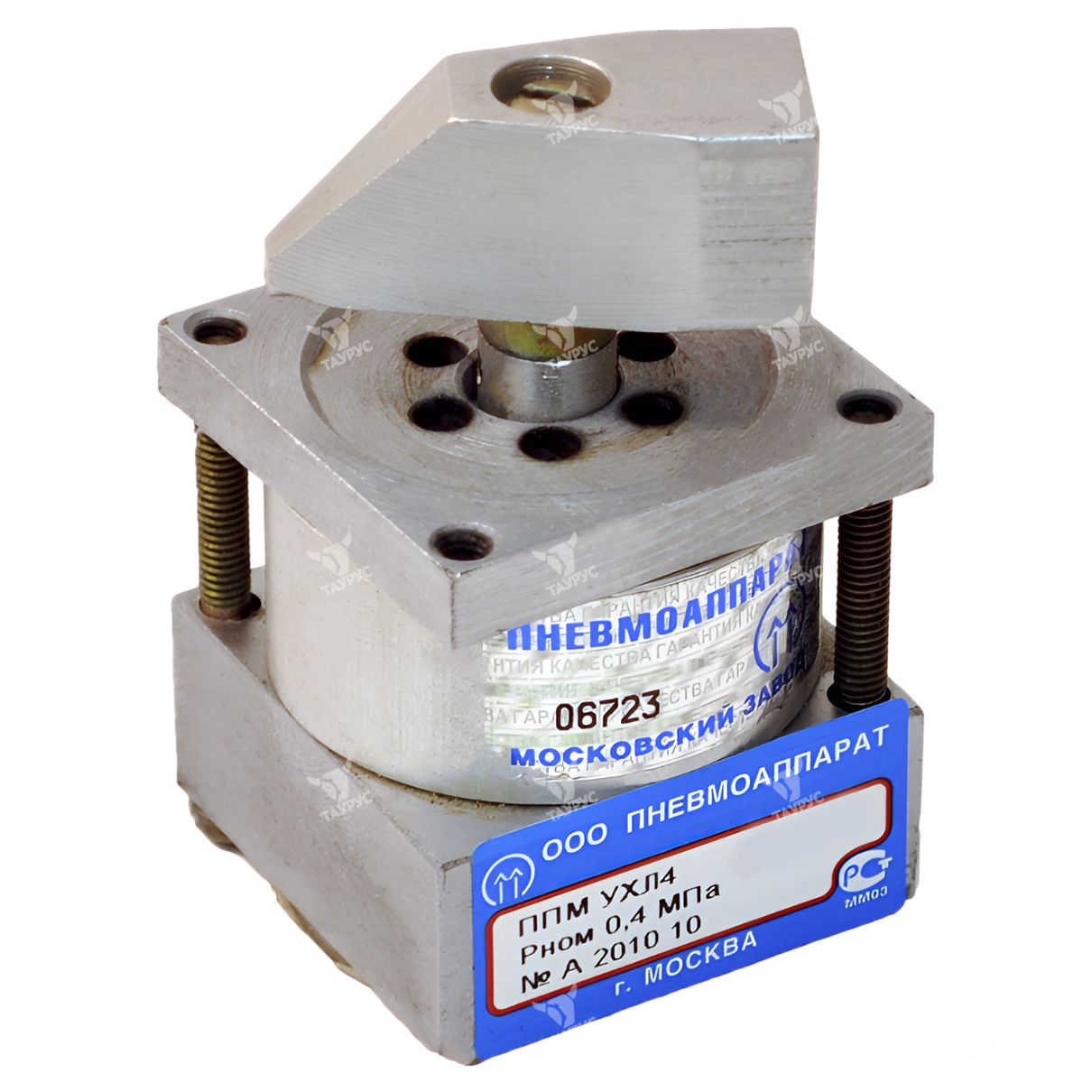

Переключатель пневматический многопозиционный ППМ
|
Переключатель шестипозиционный ППМ с условным проходом Ду = 4 мм, восьмилинейный с ручным управлением предназначен для коммутации сигналов в пневмоприводах различного назначения. Конструкция распределительного устройства: плоский золотник. Присоединение: М6х0.75, резьбовые отверстия в плите, трубы вниз.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Переключатель ППМ монтируется на панели или щите, толщина которых может быть до 6 мм. Крепление осуществляется двумя винтами М4. |
Габаритные и присоединительные размеры пневматического переключателя ППМ
|
Основные параметры переключателя ППМ
| Параметр | Значение |
| Исполнение | Шестипозиционный восьмилинейный переключатель с ручным управлением и фиксацией в каждой позиции. |
| Тип присоединения | Резьбовое, с метрической присоединительной резьбой в основании распределителя (снизу). |
| Условный проход, мм | 4 |
| Присоединение пневмолиний | М6х0,75 |
| Номинальное давление, МПа | 1,0 |
| Минимальное рабочее давление, МПа, не более | 0,002 |
| Максимальное число позиций | 6 |
| Количество выходов | 6 |
| Момент переключения, Нсм, не более | 150 |
| Пропускная способность, Kv*, м3/ч, не менее | 0,24 |
| Масса переключателя, кг, не более | 0,36 |
Пневмосхема переключателя ППМ
|
Примеры условного обозначения
Переключатель пневматический многопозиционный, с условным проходом 4 мм, присоединения пневмолиний снизу, трубная присоединительная резьба в корпусе переключателя М6х0,75, рассчитан на номинальное рабочее давление 1 МПа:
Переключатель ППМ
