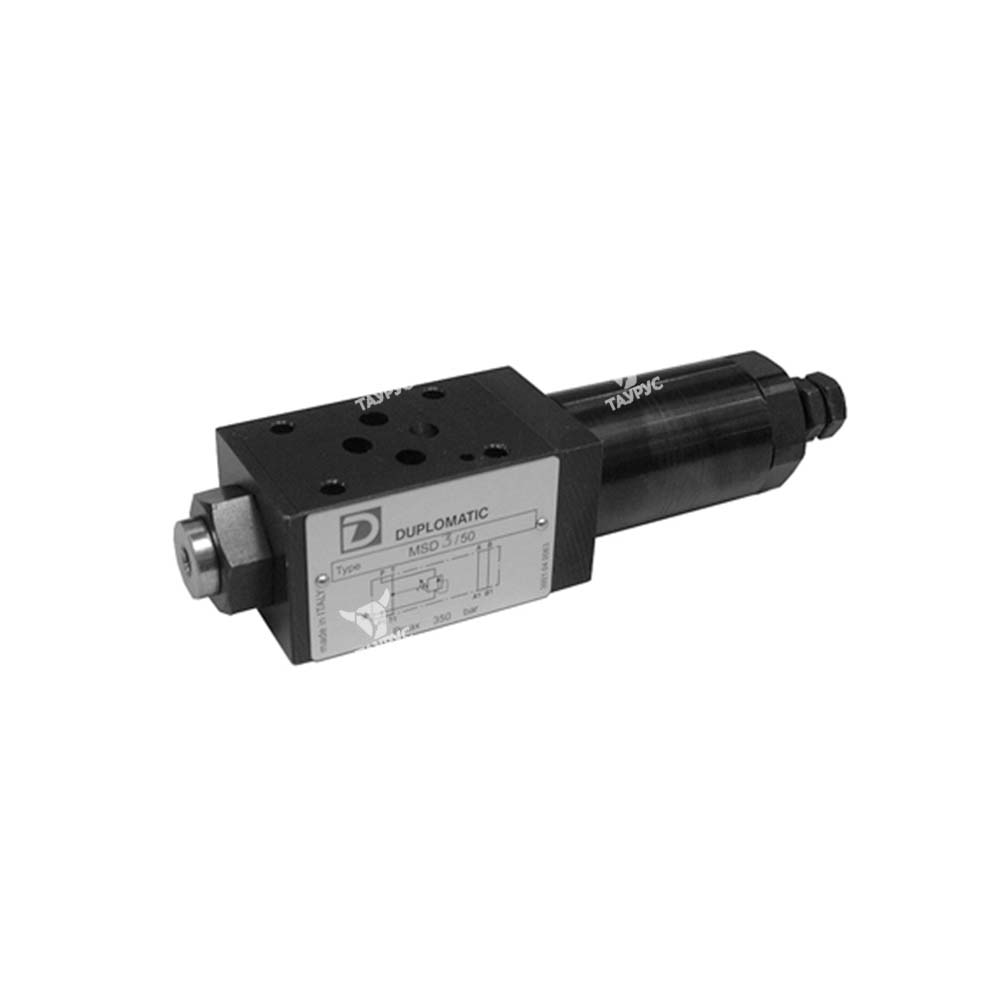

MSD - Клапаны последовательности CETOP 03, Ду=6 мм
MSD - Клапаны последовательности CETOP 03, Ду=6 мм
Назначение клапанов последовательности MSD
Клапан MSD является клапаном последовательности прямого действия золотникового типа и используется для управления двумя и более исполнительными механизмами последовательно. В исходном положении он обычно закрыт и на золотник с одной стороны действует давление в магистрали P1, а с другой - регулировочный винт. Когда давление в магистрали P1 достигает значения, заданного с помощью винта, клапан открывается и позволяет жидкости проходить в напорный трубопровод основного контура. Клапан остается открытым до тех пор, пока давление в контуре не упадет ниже значения, установленного винтом с помощью пружины.
Структура условного обозначения клапанов MSD
|
1 |
2 |
/ |
3 |
/ |
4 |
/ |
5 |
|---|---|---|---|---|---|---|---|
|
MSD |
4 |
M |
50 |
V |
| 1 | Тип устройства | MSD = клапан последовательности модульного монтажа, CETOP 03 (Ду=6 мм) |
| 2 | Диапазон регулировки |
3 = 10...70 бар; 4 = 30...140 бар; 5 = 50...280 бар |
| 3 | Регулировка |
Пропустить для регулировки винтом с потайной шестигранной головкой M = регулировочная ручка SICBLOC |
| 4 | Серия | 50 (Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59) |
| 5 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
Технические характеристики клапанов MSD
|
Параметры |
Клапан MSD3/50 |
Клапан MSD4/50 |
Клапан MSD5/50 |
|
|---|---|---|---|---|
|
Максимальное рабочее давление |
бар |
350 |
||
|
Максимальное давление в линии T |
бар |
10 |
||
|
Диапазон регулировки давления |
бар |
10...70 |
30...140 |
50...280 |
|
Максимальный расход в магистралях регулируемого расхода |
л/мин |
50 |
||
|
Максимальный расход в свободных магистралях |
л/мин |
75 |
||
|
Рекомендуемая вязкость рабочей жидкости |
сСт |
25 |
||
|
Класс чистоты рабочей жидкости |
- |
Класс 10 по NAS 1638 |
||
|
Масса клапана не более |
кг |
2,7 |
||
Габаритные и присоединительные размеры клапанов MSD
- Монтажная поверхность с уплотнительными кольцами (OR): 4 шт. типа OR2037
- Регулировочный винт с внутренней шестигранной головкой: гаечный ключ 17 мм. Для увеличения давления вращать по часовой стрелке
- Присоединительное отверстие манометра 1/4" BSP
- Ручка SICBLOC. Для работы нажмите ее и одновременно вращайте.
