VAU 3/4" (V0460/180) - Предохранительный клапан
Описание VAU 3/4" (V0460/180)

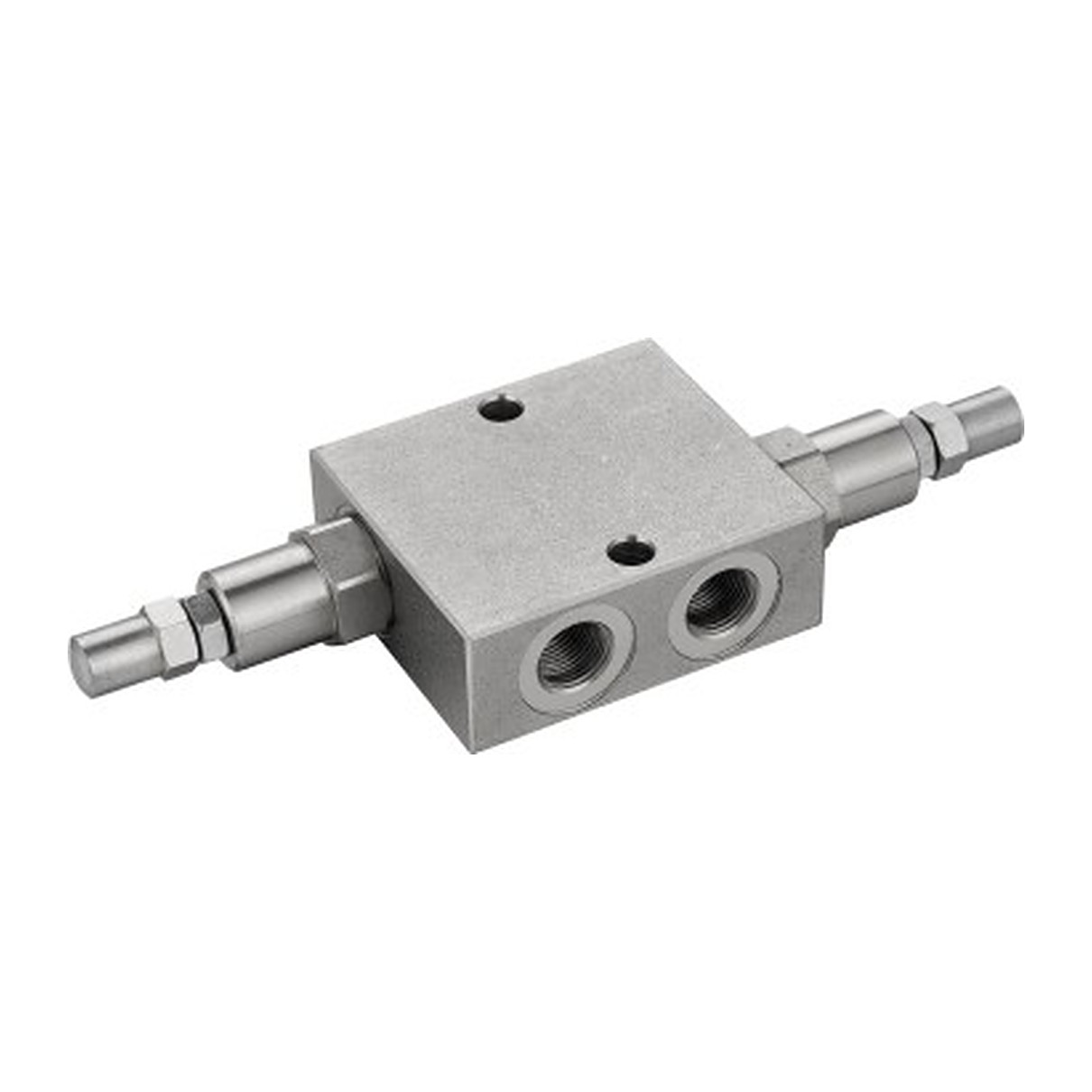

VAU 3/4" (V0460/180) — предохранительный клапан перекрестного (противоударного) действия трубного монтажа. В стальном корпусе установлены два предохранительных клапана: каждый ограничивает давление в своей линии — V1 или V2 — и при превышении настройки сбрасывает жидкость в другую линию. Присоединение — резьба G 3/4", максимальный расход — 110 л/мин, максимальное давление — 350 бар, пружина с диапазоном настройки 10–180 бар.
Корпус — оцинкованная сталь, внутренние детали — закалённая шлифованная сталь, уплотнения — NBR. Запорный элемент — конус с направляющей, утечки незначительны.
Применение: защита гидромоторов и гидроцилиндров от пиков давления при резкой остановке, торможении и реверсе; ограничение максимального давления в двух линиях исполнительного механизма.
Структура условного обозначения
| 1 | 2 | 3 |
|---|---|---|
| VAU | 3/8" | V0460/180 |
| 1 | Тип изделия | VAU — предохранительный клапан перекрестного действия трубного монтажа |
| 2 | Присоединение линий V1 и V2 |
1/4" — резьба G 1/4 3/8" — резьба G 3/8 1/2" — резьба G 1/2 3/4" — резьба G 3/4 |
| 3 | Код заказа | |
| V0460/180 — V0438 — VAU 1/4", V0440 — VAU 3/8", V0450 — VAU 1/2", V0460 — VAU 3/4"; /180 — пружина с диапазоном настройки 10–180 бар |
Технические характеристики VAU 3/4" (V0460/180)
| Параметр | изм. | Значение |
|---|---|---|
| Присоединение линий V1, V2 | — | G 3/4 |
| Максимальный расход | л/мин | 110 |
| Максимальное давление | бар | 350 |
| Диапазон настройки давления | бар | 10–180 |
| Прирост давления за один оборот регулировочного винта (при 4 л/мин) | бар | 30 |
| Заводская настройка | бар | 90 |
| Материал уплотнений | — | NBR |
| Масса | кг | 1,680 |

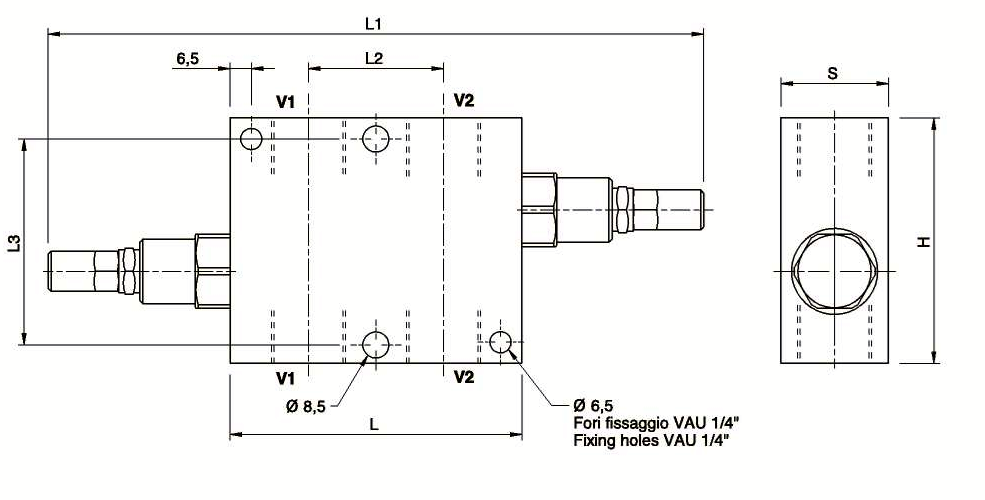

Габаритные и присоединительные размеры VAU 3/4" (V0460/180)
| V1, V2 | L, мм | L1, мм | L2, мм | L3, мм | H, мм | S, мм |
|---|---|---|---|---|---|---|
| G 3/4 | 95 | 215 | 44 | 54 | 80 | 35 |
