БГ71-31 - Гидрораспределитель

Описание гидрораспределителей БГ71-31

Крановые гидрораспределители БГ71-31 предназначены для дистанционного или ручного управления исполнительными механизмами металлорежущих станков и прочего промышленного оборудования. Данные устройства обеспечивают фиксацию рабочих органов в заданном положении, а также выполняют дополнительные операции, предусмотренные схемой работы.

Структура условного обозначения

1	2	3
2	Б	Г73-21

1	Количество рабочих положений	Без обозначения = двухпозиционные (два фиксированных положения) 2 = трехпозиционные (три фиксированных положения); при среднем положении крана обе цилиндровые полости соединены с подводом, слив заперт 3 = при среднем положении крана обе цилиндровые полости соединены со сливом, подвод закрыт
2	Присоединение	Без обозначения = для внутренней установки с фланцевым креплением Б = для наружной установки с фланцевым креплением В = для наружной установки на кронштейне
3	Тип устройства	Г73-21 = гидрораспределитель крановый

Характеристики гидрораспределителей крановых БГ71-31

Условный проход, мм	8
Номинальное рабочее давление, бар	200
Максимальное рабочее давление, бар	250
Номинальный расход, л/мин	12,5
Функциональная схема (количество линий и позиций)	4/2

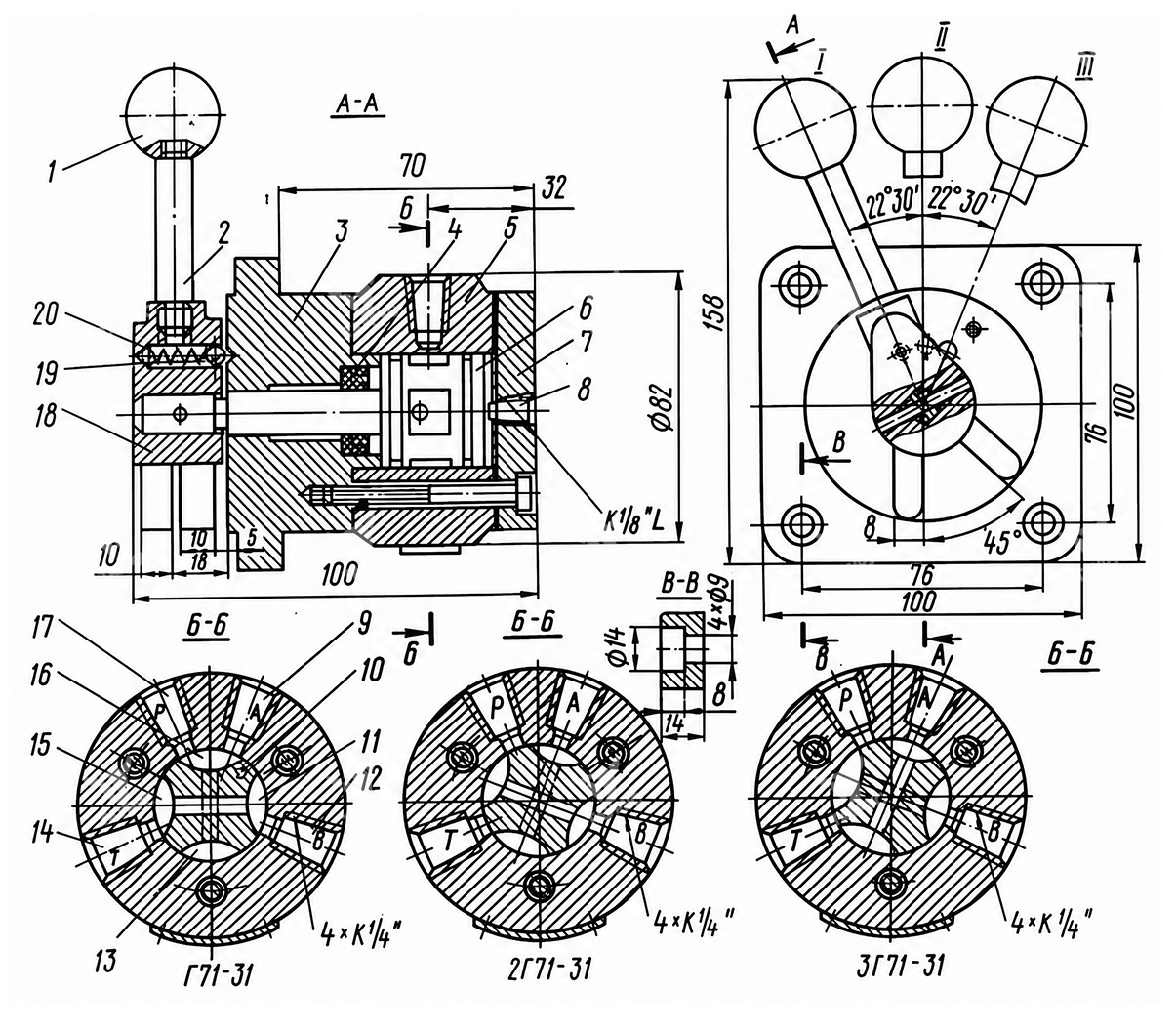

Устройство гидрораспределители кранового БГ71-31

Отверстие для подвода гидрораспределителя соединяется с линией нагнетания, отверстия с полостями гидроцилиндра или гидродвигателя, отверстие – со сливом. В представленном на рисунке положении крана, отверстие для подвода соединяется с камерой, и рабочая жидкость через отверстие направляется к гидроцилиндру. Из другой полости гидроцилиндра рабочая жидкость поступает в отверстие к цилиндру гидрораспределителя и направляется через камеры, соединенные отверстиями в кране, на слив.

При повороте крана 9 на 45°, отверстие для подвода сообщается через камеру и отверстия в кране с отверстием к цилиндру, из которого масло поступает в гидроцилиндр, перемещая поршень со штоком в обратном направлении, а вытесняемое масло, поступает в отверстие к цилиндру, из которого через камеры, соединенные отверстиями крана и отверстием для слива, сливается в гидробак.

Торцы крана соединены отверстием для подвода между собой и сообщаются с дренажом. У гидрораспределителей исполнений 2Г71-31, 25Г71-31. 2ПГ71-31, при среднем положении крана обе цилиндровые полости соединены с подводом, слив заперт.

У гидрораспределителей исполнений ЗГ71-31, 3БГ71-31, 3ПГ71-31, при среднем положении крана обе цилиндровые полости соединены со сливом, подвод заперт.
