Описание фильтров 20-80(160)-2, 40-80(160)-2, 80-80(160)-2
Фильтр всасывающий сетчатый устанавливается на всасывающей магистрали насоса.
Изготавливается в 2-х исполнениях:
1 - без предохранительного клапана;
2 - с предохранительным клапаном.

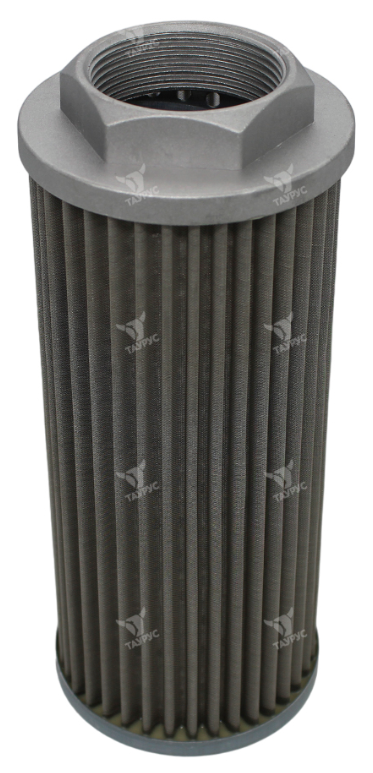

Фильтр всасывающий сетчатый имеет каркас, поддерживающий фильтрующий элемент.

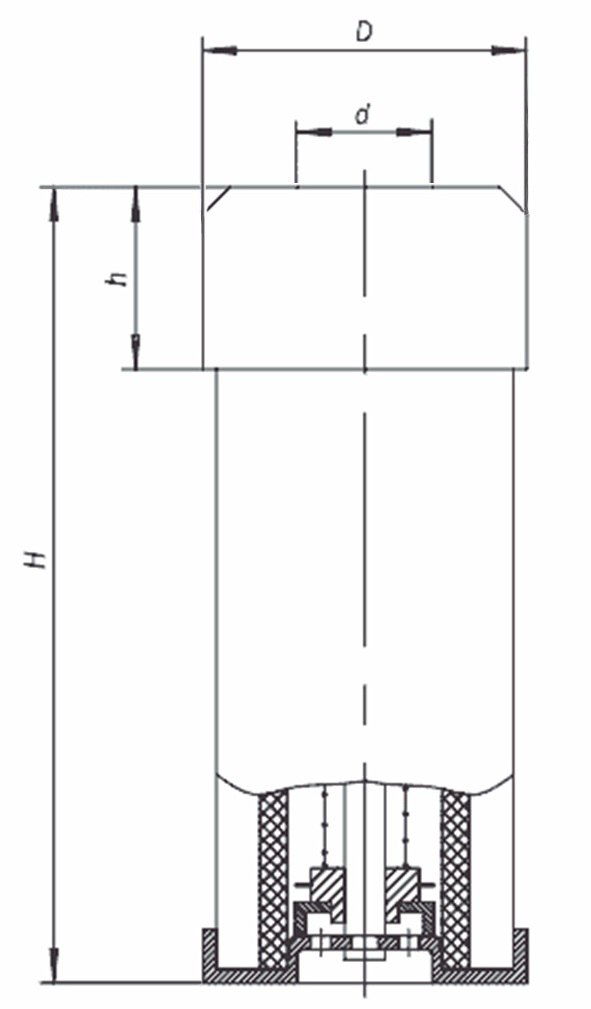

В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а нижней части - чашка. Фильтр сетчатый всасывающий исполнения 2 имеет такое же устройство, как и фильтр исполнения 1, но в нём дополнительно на чашке расположен предохранительный клапан.
Характеристики фильтров всасывающих сетчатых
|
Типоразмер |
Условный проход, мм |
Расход номинальный, л/мин |
Ном. тонкость фильтрации,мкм |
Перепад давления при ном. расходе мПа, не более |
Масса, кг.,не более |
Габаритные размеры,мм |
Устаревшее |
|
Фильтр сетчатый 8-160 |
8 |
2,5 |
160 |
0,007 |
0,05 |
54x92 |
Фильтр 0,16С41-21 |
|
Фильтр сетчатый 8-160-2 |
8 |
2,5 |
160 |
Фильтр 0,16БС41-21 | |||
|
Фильтр сетчатый 8-80 |
8 |
2,0 |
80 |
Фильтр 0,08С41-21 | |||
|
Фильтр сетчатый 8-80-2 |
8 |
2,0 |
80 |
Фильтр 0,08БС41-21 | |||
|
Фильтр сетчатый 10-160 |
10 |
10,0 |
160 |
0,12 |
35x84 |
Фильтр 0,16С41-22 | |
|
Фильтр сетчатый 10-160-2 |
10 |
10,0 |
160 |
Фильтр 0,16БС41-22 | |||
|
Фильтр сетчатый 10-80 |
10 |
8,0 |
80 |
Фильтр 0,08С41-22 | |||
|
Фильтр сетчатый 10-80-2 |
10 |
8,0 |
80 |
Фильтр 0,08БС41-22 | |||
|
Фильтр сетчатый 20-160 |
20 |
40,0 |
160 |
0,27 |
70x153 |
Фильтр 0,16С41-23 | |
|
Фильтр сетчатый 20-160-2 |
20 |
40,0 |
160 |
Фильтр 0,16БС41-23 | |||
|
Фильтр сетчатый 20-80 |
20 |
32,0 |
80 |
Фильтр 0,08С41-23 | |||
|
Фильтр сетчатый 20-80-2 |
20 |
32,0 |
80 |
Фильтр 0,08БС41-23 | |||
|
Фильтр сетчатый 40-160 |
40 |
160,0 |
160 |
0,52 |
82x200 |
Фильтр 0,16С41-24 | |
|
Фильтр сетчатый 40-160-2 |
40 |
160,0 |
160 |
Фильтр 0,16БС41-24 | |||
|
Фильтр сетчатый 40-80 |
40 |
125,0 |
80 |
Фильтр 0,08С41-24 | |||
|
Фильтр сетчатый 40-80-2 |
40 |
125,0 |
80 |
Фильтр 0,08БС41-24 | |||
|
Фильтр сетчатый 80-80 |
80 |
320,0 |
80 |
2,21 |
150x350 |
Фильтр 0,16С41-25 | |
|
Фильтр сетчатый 80-80-2 |
80 |
320,0 |
80 |
Фильтр 0,16БС41-25 | |||
|
Фильтр сетчатый 80-160 |
80 |
400,0 |
160 |
Фильтр 0,08С41-25 | |||
|
Фильтр сетчатый 80-160-2 |
80 |
400,0 |
160 |
Фильтр 0,08БС41-25 |

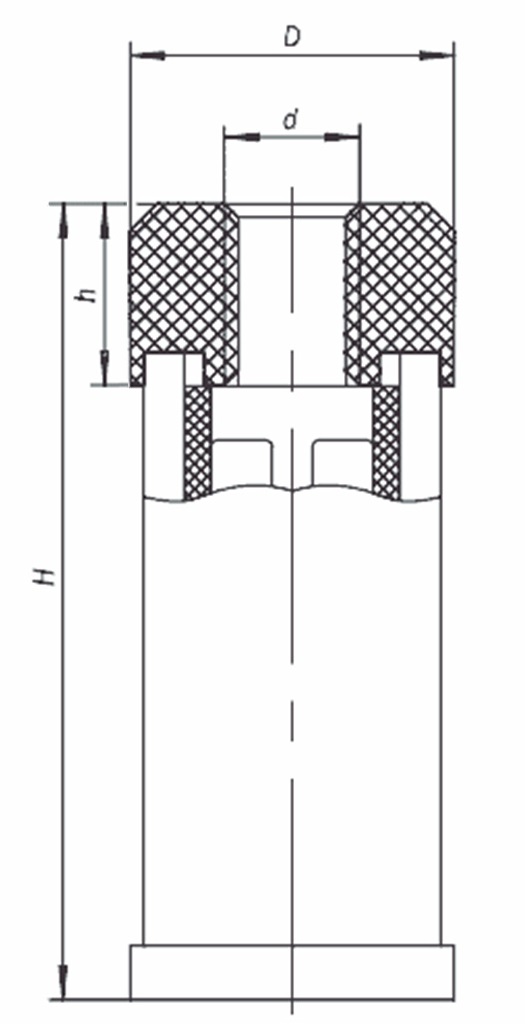

Основные размеры фильтров всасывающих сетчатых
|
Параметр |
Значение для типоразмера фильтра васывающего сетчатого | ||||
|
Фильтр |
Фильтр |
Фильтр |
Фильтр |
Фильтр | |
|
- D, не более, мм |
54 |
35 |
70 |
82 |
150 |
|
- H, не более, мм |
92 |
84 |
153 |
200 |
350 |
|
- h, мм |
15-5 |
15-5 |
28±0,5 |
27±0,5 |
33±0,5 |
|
- d, мм |
G1/4"-B |
G3/8"-B |
G3/4"-B |
G1 1/2 "-B |
M80x2-9H8H |
- фильтр всасывающий сетчатый 20-160 УХЛ4 ОСТ2С41-2-80
Пример условного обозначения фильтра всасывающего сетчатого, с условным проходом 40 мм, тонкостью фильтрации 80 мкм, исполнения 2, для стран с тропическим климатом:
- фильтр всасывающий сетчатый 40-80-2 О4 ОСТ2С41-2-80
Варианты исполнений: ФИЛЬТРЫ ВСАСЫВАЮЩИЕ СЕТЧАТЫЕ 8–160, 8–160–2, 8–80, 8–80–2, 10–160, 10–160–2, 10–80, 10–80–2, 20–160, 20–160–2, 20–80, 20–80–2, 40–160, 40–160–2, 40–80, 40–80–2, 80–160, 80–160–2, 80–80, 80–80-2
