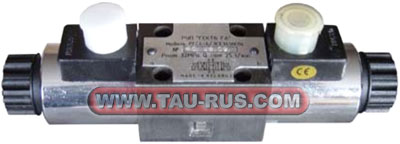

— Гидрораспределители (клапаны) 1РГЕ-6/3... являются направляющими золотниковыми распределителями стыкового (притычного) монтажа с электромагнитным управлением и служат для управления пуском, остановом и направлением объемного потока.
— Гидрораспределители 1РГЕ-6/3... имеют монтажную поверхность, соответствующую следующим стандартам: ISO 4401. Максимальное рабочее давление гидрораспределителей 1РГЕ-6/3... составляет 35 МПа, максимальный расход рабочей жидкости составляет 60 л/мин.
Тех. данные гидрораспределителей 1РГЕ-6/3...
|
Параметр | Ед. изм. | Значение параметра |
| Типоразмер | - | Ду=6 мм, ISO 4401 size 3 | |
| Масса не более | кг | 2,0 | |
| Номинальное давление A, B, P | МПа | 32 | |
| Максимальное давление T | МПа | 6 | |
| Макс. расход рабочей жидкости | л/мин | 60 | |
| Время срабатывания вкл. / выкл. | с | 0,05 / 0,03 | |
| Продолжительность включения | мин | ≤ 10 | |
| Макс. число срабатываний | цикл/час | 7200 | |
| Температура рабочей жидкости | °C | -20...+80 | |
| Температура окруж. воздуха | °C | -20...+50 | |
| Класс чистоты рабочей жидкости | - | ISO 4406:1999 Class 20/18/15 |
Структура условного обозначения
| 1 | РГЕ | - | 6 | / | 3 | 64 | Г | 24 | УХЛ4 | ||||||
|
УХЛ4 = климатическое исполнение |
|||||||||||||||
|
|||||||||||||||
|
Вольтаж: 12 = 12 В 24 = 24 В 110 = 110 В 220 = 220 В |
|||||||||||||||
|
|
|||||||||||||||
|
Тип управляющего напряжения: Г = постоянный ток В = переменный ток |
|||||||||||||||
|
|
|||||||||||||||
|
64 = номер гидросхемы см. таблицу слева |
|||||||||||||||
|
|
|||||||||||||||
|
3 = номинальное рабочее давление 32 МПа |
|||||||||||||||
|
|
|||||||||||||||
|
6 = условный проход 6 мм (CETOP3) |
|||||||||||||||
|
|
|||||||||||||||
|
РГ = гидрораспределитель |
|||||||||||||||
|
|
|||||||||||||||
|
Тип устанавливаемых электромагнитов: 1 = ввёртные магниты без индекса = стыковые магниты |
|||||||||||||||
Типы гидрораспределителей 1РГЕ-6/3... для подбора аналогов
| Гидрораспределитель 1РГЕ-6/3.14.Г24 | Гидрораспределитель 1РГЕ-6/3.14.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.24.Г24 | Гидрораспределитель 1РГЕ-6/3.24.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.34.Г24 | Гидрораспределитель 1РГЕ-6/3.34.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.44.Г24 | Гидрораспределитель 1РГЕ-6/3.44.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.64.Г24 | Гидрораспределитель 1РГЕ-6/3.64.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.573.Г24 | Гидрораспределитель 1РГЕ-6/3.573.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.574.Г24 | Гидрораспределитель 1РГЕ-6/3.574.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.573Е.Г24 | Гидрораспределитель 1РГЕ-6/3.573Е.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.574Е.Г24 | Гидрораспределитель 1РГЕ-6/3.574Е.В220(В110) |
| Гидрораспределитель 1РГЕ-6/3.574А.Г24 | Гидрораспределитель 1РГЕ-6/3.574А.В220(В110) |
Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей 1РГЕ-6/3... из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
