PRM5 - Гидроклапаны предохранительные CETOP 05 (Ду=10 мм)
PRM5 - Гидроклапаны предохранительные CETOP 05 (Ду=10 мм)
Описание и назначение гидроклапанов PRM5
- Предохранительный перепускной гидроклапан PRM5 модульного монтажа, с пилотным управлением, служит для предохранения гидросистем от перегрузки и поддержания установленной величины давления.
- Клапан PRM5 выполнен по стандарту CETOP 05 и может быть установлен совместно со всеми клапанами, имеющими такую же модульную монтажную поверхность, без применения дополнительным элементов (монтажные плиты, трубопроводы, соединения). При монтаже используются шпильки или винты соответствующих размеров.
- В гидроклапанах Duplomatic PRM5 контроль величины давления может осуществлять как в одном из каналов (исполнения PT, AT, BT), так и в двух каналах (исполнение DT). Контроль давления происходит в четырех диапазонах: до 70 бар, до 140 бар, до 210 бар, до 320 бар.

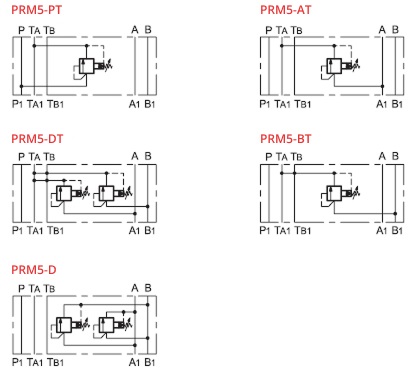

Обозначение PRM5 на гидравлических схемах
Структура условного обозначения
|
1 |
- |
2 |
3 |
/ |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|---|
|
PRM5 |
PT |
350 |
10N |
K |
W7 |
| 1 | Тип устройства | PRM5 = Предохранительный перепускной гидроклапан модульного монтажа с пилотным управлением (СЕТОР 05) |
| 2 | Вариант исполнения |
PT = одиночный в канале P со сбросом в T AT = одиночный в канале A со сбросом в T BT = одиночный в канале B со сбросом в T DT = двойной в каналах A-B со сбросом в T D = двойной в каналах A-B с перекрестными сбросами |
| 3 | Диапазон регулирования давления |
070 = до 70 бар 140 = до 140 бар 210 = до 210 бар 350 = до 350 бар |
| 4 | Номер серии |
10N = номер серии 10, уплотнение NBR. 10V = номер серии 10, уплотнение FPM. (В сериях от 10 до 19 габаритные и монтажные размеры неизменны) |
| 5 | Регулировка |
K = ручка регулирования Пропустить, если регулировка с помощью винта (стандарт) |
| 6 | Дополнение |
W7 = покрытие поверхности. Пропустить, если не требуется |
Технические характеристики
| Рабочее давление, максимальное | бар | 350 |
| Максимальный расход в регулируемых и свободных магистралях | л/мин | 120 |
| Температура окружающей среды | °C | -20 / +60 |
| Температура жидкости | °C | -20 / +80 |
| Вязкость жидкости | сСт | 10...400 |
| Диапазон вязкостей жидкости | сСт | 10...400 |
| Рекомендуемая вязкость | сСт | 25 |
| Уровень загрязнения жидкости | Класс 10 по NAS 1638 | |
| Масса: PRM5-PT (-AT, -BT) | кг | 2,8 |
| Масса: PRM5-DT (-D) | кг | 3,0 |
Габаритные и монтажные размеры клапанов предохранительных Duplomatic PRM5
| 1 | Винт для настройки давления с потайной шестигранной головкой под ключ 4 (вращение по часовой стрелке увеличивает давление) |
| 2 | Шестигранная контргайка гаечный под ключ 13 |
| 3 |
Монтажная поверхность с пятью уплотнительными кольцами круглого сечения. Кольца: OR 2050 (12,42 х 1,78) = 5 шт. |
Пример условного обозначения при заказе:
PRM5-PT140/10N/K - Клапан предохранительный Р-Т, модульный монтаж, CETOP 05, до 140 бар, с ручкой регулировки
PRM5-PT210/10N - Клапан предохранительный P-T модульный монтаж, CETOP 05, до 210 бар
PRM5-AT210/10N/K - Клапан предохранительный A-T модульный монтаж, CETOP 05, до 210 бар, с ручкой регулировки
PRM5-BT210/10N/K - Клапан предохранительный B-T модульный монтаж, CETOP 05, до 210 бар, с ручкой регулировки
PRM5-DT140/10N/K - Клапан предохранительный A,B - T модульный монтаж, CETOP 05, до 140 бар, с ручкой регулировки
PRM5-DT210/10N/K - Клапан предохранительный A,B - T модульный монтаж, CETOP 05, до 210 бар, с ручкой регулировки
