Гидрораспределители Atos DHI, DHU и DHO золотникового типа, трех- или четырехлинейные, двух- или трехпозиционные являются импортными аналогами отечественных гидрораспределителей 1ре6 (ве6, пе6) с условным проходом 6 мм и предназначены для работы в гидравлических системах. Они управляются от “мокрых” герметичных электромагнитов (3) с механическим дублированием:
DHI для электропитания AC и DC;
DHU для электропитания DC с улучшенными характеристиками;
DHO для электропитания DC с высокими характеристиками.
Движущиеся детали защищены, смазаны и погружены в масло. Оболочковое литьё (1) выполнено на автоматических линиях с термической очисткой. Оптимизированная конструкция внутренних каналов с очень большим проходным сечением канала слива для снижения потерь давления Взаимозаменяемые золотники (2) возможны в широком диапазоне конфигураций. Распределители DHI и DHO могут быть укомплектованы специальными устройствами, позволяющими регулировать время переключения.
Стандартные электрические/ электронные разъёмы (4) удовлетворяют требованиям современных машин к характеристикам электрических цепей.
Катушки полностью герметичны (класс Н). В DHI и DHU соленоиды SP-COI и SP-COU легко заменяются без помощи инструментов. Прочное исполнение допускает применение на открытом воздухе. Монтажная поверхность ISO 4401 размер 06. Максимальный расход до 60 л/мин для DHI и DHU, до 80 л/мин для DHO. Максимальное давление для всех моделей данного типа гидрораспределителей до 350 бар.
Примеры обозначения:
DHI-0631/2-X 110AC - аналог гидрораспределителя 1РЕ6.574.В110
DHI-0711-x 24DC - аналог гидрораспределителя 1РЕ6.44.Г24
DHI-0713-x 24DC - аналог гидрораспределителя 1РЕ6.34.Г24
DHI-0714-x 24DC - аналог гидрораспределителя 1РЕ6.64.Г24

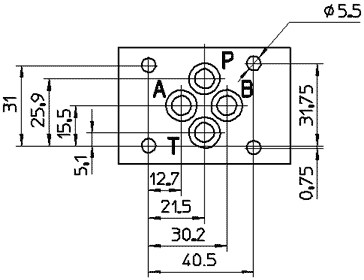

Присоединительные размеры гидрораспределителей DHU, DHI, DHO
Монтажная поверхность ISO 4401-AB-03-4 размер 06 (Ду=6 мм)Крепления:
- четыре винта M5x50 класс 12.9;
- уплотнения 4 OR 108;
- максимальный диаметр каналов P, A, B, T - 7,5 мм.
Каналы:
P - напорный канал;
A, B - рабочие каналы;
T - сливной канал.

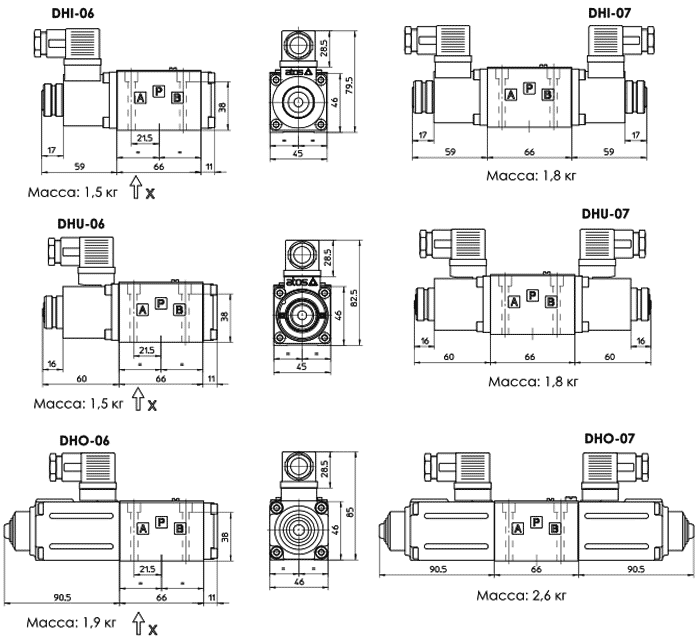

Габаритные размеры гидрораспределителей DHU-06 (DHU-07), DHI-06 (DHI-07), DHO-06 (DHO-07)
Примечание: габаритные размеры соответствуют гидрораспределителям с разъемами типа SP-666
1. Структура условного обозначения гидрораспределителей DHU, DHI, DHO
|
2. Таблица конфигураций гидрораспределителей DHU, DHI, DHO
|
3. Таблица типов золотников гидрораспределителей DHU, DHI, DHO
|
4. Основные технические характеристики гидрораспределителей DHU, DHI, DHO
| Монтажное положение | Любое положение для всех распределителей, кроме типа - 070* (без пружин), который должен устанавливаться в горизонтальной плоскости, если управляется импульсами |
| Характеристика стыковочной поверхности | Шероховатость Ra 0,4, неплоскостность 0,01/100 (ISO 1101) |
| Температура окружающей среды | от -20 до +70 °C |
| Рабочая жидкость | Гидравлическое масло по DIN 51524 .... 535; другие типы жидкостей см. раздел [1. Структура условного обозначения] |
| Рекомендуемая вязкость | 15...100 сСт при 40 °C (ISO VG 15...100) |
| Класс чистоты рабочей жидкости | ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом β ≥ 75 |
| Температура рабочей жидкости | от -20 до +60 °С (стандартные и /WG уплотнения), от -20 до +80 °С (уплотнения /PE) |
| Направление потока | Как показано на символах в таблицах [2] и [3] |
|
Рабочее давление для версий с датчиком переключения (/FI/NC и /FI/NO) Максимальное противодавление в канале T не более 5 бар |
DHI: каналы Р, А, В - 350 бар, канал T - 120 бар |
| DHU и DHO: каналы Р, А, В - 350 бар, канал T - 210 бар | |
| Номинальный расход | См. ниже графики Q/Δp в разделе [7] |
| Максимальный расход рабочей жидкости | 60 л/мин для DHI и DHU; 80 л/мин для DHO, см. пределы рабочих режимов в разделе [8] |
5. Замечания к условному обозначению гидрораспределителей DHU, DHI, DHO
1. Опции:
A - электромагнит установлен со стороны канала В (только для одномагнитных распределителей); в стандартных версиях электромагнит устанавливается со стороны канала А
WP - ручное управление от резиновой кнопки (стандарт для моделей DHO)
L1, L2, L3 - устройство для управления временем переключения, устанавливается в электромагнит распределителя (только для моделей DHU и DHO); невозможно для распределителей с разъёмами E-SE; для золотников 4 и 4/8 возможно только устройство L3
F * - с датчиком переключения для контроля положения золотника
2. Тип электрического/электронного разъёма DIN 43650 (заказывается отдельно):
SP-666 - стандартный разъём IP-65, для прямого соединения с источником электропитания
SP-667 - как SP-666, но со встроенным светодиодом
SP-669 - со встроенным выпрямительным мостом для питания катушек DC от переменного тока (AC 110В и 230В, Iмакс=1 A)
E-SE - электронный разъём (только для распределителей DHI и DHU) - с улучшенными характеристиками и уменьшение потребляемой мощности для электромагнита DC
E-SR - электронный разъём - возможно переключать электромагниты низким током (Iмакс=20 мА)
E-SD - электронный разъём - защищает от электрических наводок, когда электромагниты обесточены (помехоподавляющие устройства, подобные E-SD, стандартно встроены во все E-SE, E-SR)
3. Золотники:
0/2, 1/2, 2/2 - золотники данного типа используются только для двухпозиционных распределителей типа DH*-063*/2 и двухмагнитных распределителей типа DH*-070*/2 и DH*-075*/2
0, 3 - золотники данного типа также возможны как 0/1 и 3/1 при сливе из каналов управления в бак в центральном положении
1, 4, 5 - золотники данного типа также возможны как 1/1, 4/8 и 5/1 - они спрофилированы таким образом, чтобы уменьшить гидроудар во время переключения
1, 3, 8, 1/2 - золотники данного типа также возможны как 1Р, 3Р, 8Р и 1/2Р для уменьшения внутренних утечек в распределителе
1/9 - золотник данного типа закрывает центр в нормальном положении, но позволяет избежать заливания каналов А и В внутренними утечками
6. Электрические характеристики электромагнитных катушек для гидрораспределителей DHU, DHI, DHO
|
Примечания: (1) Катушка может работать также при частоте 60 Гц: в этом случае характеристики снижаются на 10 ÷ 15% и потребляемая мощность составляет 55 ВА. (2) Средние значения по данным испытаний в нормальных гидравлических условиях и температурой окружающей среды 20ºС. (3) При цикле, когда электромагнит включается/выключается за 1 с (1 Гц), средняя потребляемая мощность - 7 Вт; для более длительных циклов потребляемая мощность ниже. При включении электромагнита, ток составляет 6А при 12В DC и 3А при 24В DC, соответственно пиковой потребляемой мощности 72 Вт. Продолжительность пиковых токов должна быть короче 100 мс (должно быть заложено в проект схемы питания) (4) При включении электромагнита величина скачка тока в 3 раза превышает величину тока удержания. Это соответствует потребляемой мощности 150 ВА. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7. Графики определения номинального расхода жидкости для DHU, DHI, DHO
|
8. Графики предела рабочих давлений для DHU, DHI, DHO
|
|||||||||||||||||||||||||||||||||||||||||||||
|
Примечания: графики были получены на теплых электромагнитах и при минимальном напряжении питания, при температуре 50 °C, на минеральном масле ISO VG 46; кривые для случая симметричного потока через распределитель (то есть Р→А и В→Т), в случае несимметричного потока и если распределитель снабжен устройствами для изменения времени переключения, границы рабочего диапазона должны быть уменьшены. Перечень поставляемых гидрораспределителей DHI:
|
|||||||||||||||||||||||||||||||||||||||||||||
