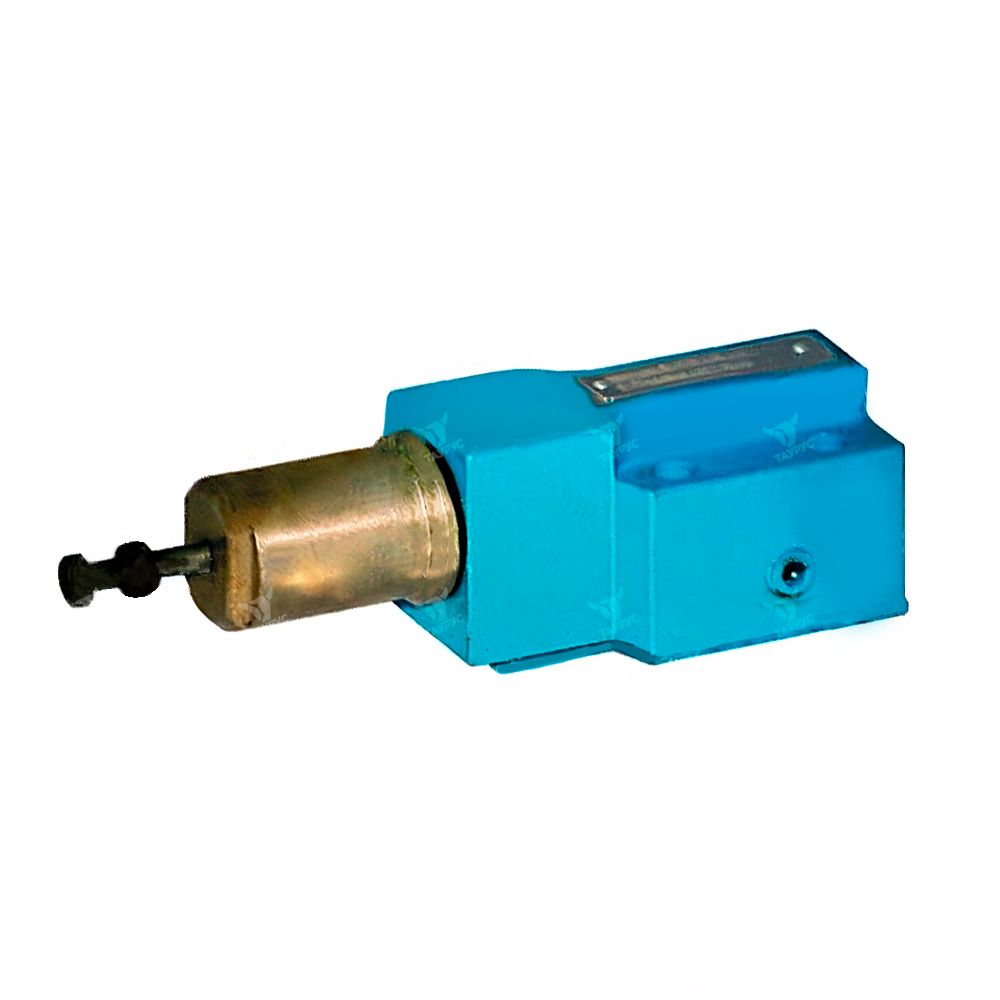

ПГ57-62 - Регулятор давления

Описание регуляторов давления ПГ57-62; ПГ57-64

Регуляторы давления ПГ57-62, ПГ57-64 предназначены для поддержания редуцированного давления в уравновешивающих цилиндрах вертикально расположенных рабочих органов станков и других гидрофицированных машин.

Регуляторы давления типа ПГ57-6 для уравновешивающих цилиндров имеют две дросселирующие кромки на золотнике, поэтому в зависимости от направления потока масла в отводном отверстии они могут работать как в предохранительном, так и в редукционном режимах.

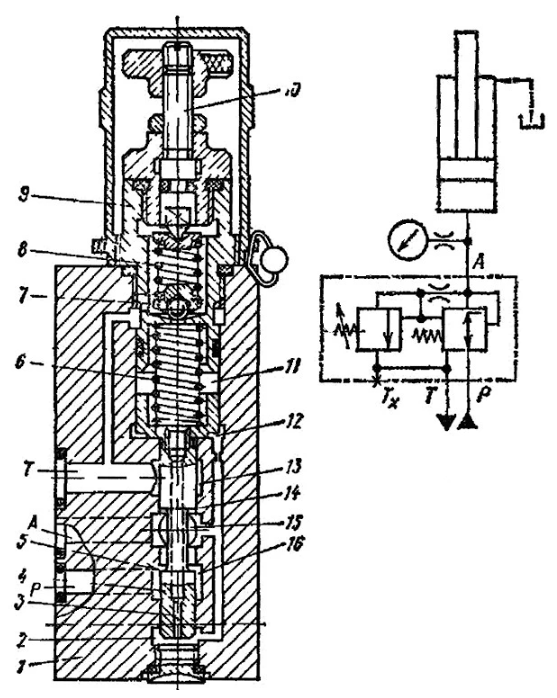

Регуляторы давления ПГ57-6 (см. рисунок ниже) содержат корпус 1, двухкромочный переливной золотник 4, вспомогательный клапан 7, крышку 9, пружины 6, 8 и регулировочный винт 10. Масло из напорной линии Р подводится в полость 16 и далее через щель между корпусом и кромкой 5 поступает в полость 15, соединенную с уравновешивающим цилиндром линией А. Полость 15 каналами в корпусе соединена с нижними торцовыми полостями 2 и 12 золотника 4 и через малое отверстие 3 в золотнике — с верхней торцовой полостью 11, откуда масло через клапан 7 может поступать в полость 13, соединенную со сливной линией Т.

Таким образом, когда поток масла входит в уравновешивающий цилиндр (движение вверх), регулятор работает аналогично редукционному клапану непрямого действия, а при движении вниз - подобно предохранительному клапану непрямого действия, перепускающему масло в бак из линии А через щель между корпусом и кромкой 14 золотника. Поскольку при работе в обоих режимах давление определяется настройкой одного и того же клапана 7, усилие уравновешивания остается практически постоянным (в том числе и при остановке рабочего органа), а наличие положительного перекрытия по дросселирующим кромкам 5 и 14 исключает возможность потока от линии Р к линии Т.

Основные параметры регуляторов давления типа ПГ57-6 для уравновешивающих цилиндров (ТУ2-053-1414—79Е)

Параметры	Регулятор давления ПГ57-62	Регулятор давления ПГ57-64
Условный проход регулятора, мм	10	20
Расход рабочей жидкости номинальный / максимальный / минимальный, л/мин	20 / 40 / 0	80 / 100 / 0
Давление в напорной линии, МПа	0,5...10,0
Давление в полости уравновешивающего цилиндра, МПа	0,6...5,0
Изменение установленного давления в полости уравновешивающего цилиндра при различных направлениях потока не более, МПа	0,4
Расход масла через вспомогательный клапан не более, л/мин	1,0
Минимальная разница между давлениями на входе и в полости уравновешивающего цилиндра, МПа	0,5
Масса не более, кг	3,2	4,8

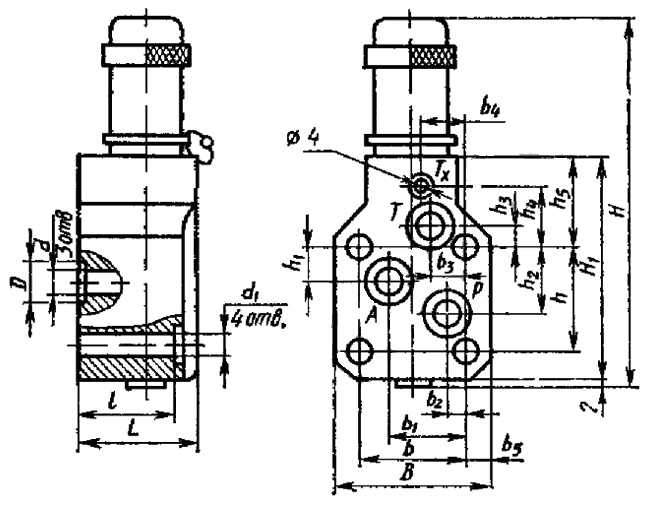

Габаритные и присоединительные размеры ПГ57-62, ПГ57-64

Типоразмер	D	d	d1	L	l	B	b	b1	b2	b3	b4	b5	H	H1	h	h1	h2	h3	h4	h5
ПГ57-62	16	10	11	59	45	70	50	38	12	25	10	10	188	120	41	13	28	13	13	64
ПГ57-64	25	18	13	72	58	96	67	53,5	13,5	22	33,5	13,5	235	135	63	20	43	6	37	55

Пример условного обозначения при заказе регулятора давления для уравновешивателей с условным проходом 10 мм, с давлением в напорной линии от 0,5 до 10 МПа, с номинальным расходом рабочей жидкости 40 л/мин, для районов с умеренным и холодным климатом, категория размещения 4: Регулятор давления ПГ57-62 УХЛ4
