DS5-SA2/14N-D00 - Гидрораспределитель
Описание гидравлических распределителей DS5-SA2/14N-D00
Для управления направлением движения рабочей жидкости в гидросистемах по гидравлической схеме SA2 используется распределитель DS5-SA2/14N-D00, соответствует международным стандартам CETOP 05. Управление осуществляется электромагнитом прямого действия и рассчитано на работу в линиях средней и высокой мощности.Структура условного обозначения
|
1 |
- |
2 |
- |
3 |
- |
4 |
- |
5 |
- |
6 |
- |
7 |
- |
8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DS |
5 |
S1 |
10 |
N |
D24 |
K1 |
CM |
| 1 | Тип устройства | DS = Распределитель с электромагнитным управлением |
| 2 | Типоразмер | 5 = CETOP 05 |
| 3 | Тип золотника (см. схемы распределения ниже) |
S* SA* SB* TA* TB* RK |
| 4 | Серия | 10 (Габаритные и монтажные размеры не изменяются от 10 до 19) |
| 5 | Уплотнения |
N = Уплотнения NBR для минеральных масел (стандартный вариант) V = Уплотнения FPM для специальных жидкостей |
| 6 | Питание катушек |
Питание постоянным током: D00 = клапан без катушек (см. ПРИМ.) D12 = 12 В D24 = 24 В D110 = 110 В D220 = 220 В Питание переменным током: A00 = клапан без катушек (см. ПРИМ.) A24 = 24 В - 50 Гц A48 = 48 В - 50 Гц A110 = 110 В - 50 Гц / 120 В - 60Гц A230 = 230 В - 50 Hz F110 = 110 В - 60 Гц F220 = 220 В - 60 Гц |
| 7 | Электрическое соединение катушки | K1 = вилка электроразъёма DIN 43650 (стандартный вариант) |
| 8 | Ручное дублирование | CM = защитный резиновый колпачок кнопки ручного дублирования (пропустить, если не требуется) |
Примечание: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами
Параметры DS5-SA2/14N-D00
|
Максимальное давление в линиях A, B, P, бар |
320 |
|
Условный проход, мм |
10 |
|
Схема |
SA2 |
|
Функциональная схема (количество линий и позиций) |
4/2 |
|
Количество электромагнитов |
1 |

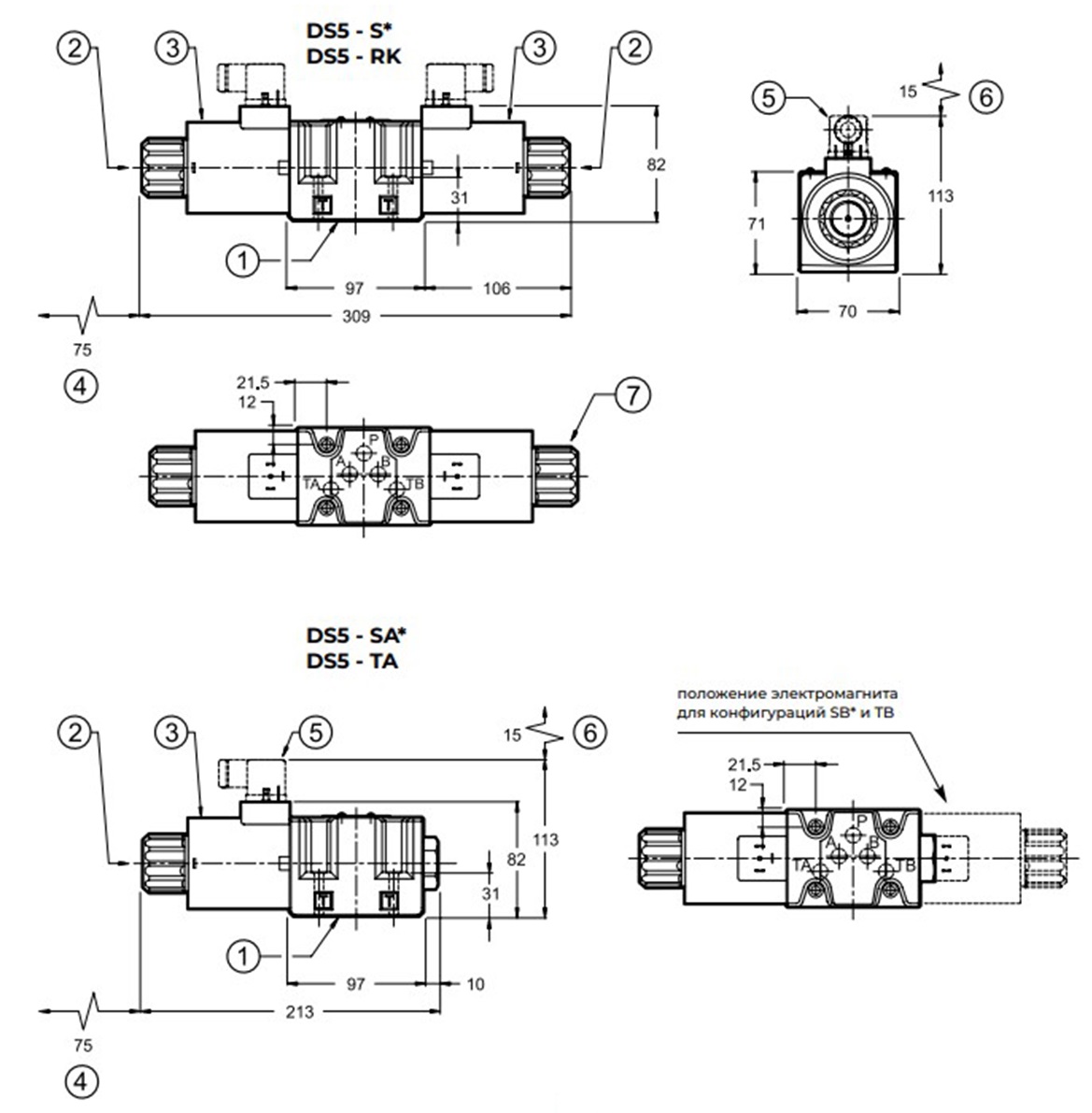

Габаритные и присоединительные размеры распределителей DS5 постоянного тока
Момент затяжки: 8 Нм (винты А8.8)
Резьба монтажных отверстий: М6х10
| 1 |
Монтажная поверхность с уплотнительными кольцами: 5 шт. OR тип 2050 (12.42x1.78) - 90 по Шору Дополнительно только для версии Y: 1 шт. OR 2037 (9.25x1.78) - 90 по Шору |
| 2 | Стандартное ручное дублирование, встроенное в арматурную трубку |
| 3 | Катушка (вращающаяся на 360°) |
| 4 | Пространство для снятия катушки |
| 5 |
Электрический разъем EN 175301-803 (ранее DIN 43650) (показан стандартный К1) |
| 6 | Пространство для снятия электроразъема |
| 7 | Стопорное кольцо: момент затяжки: 6 Нм |

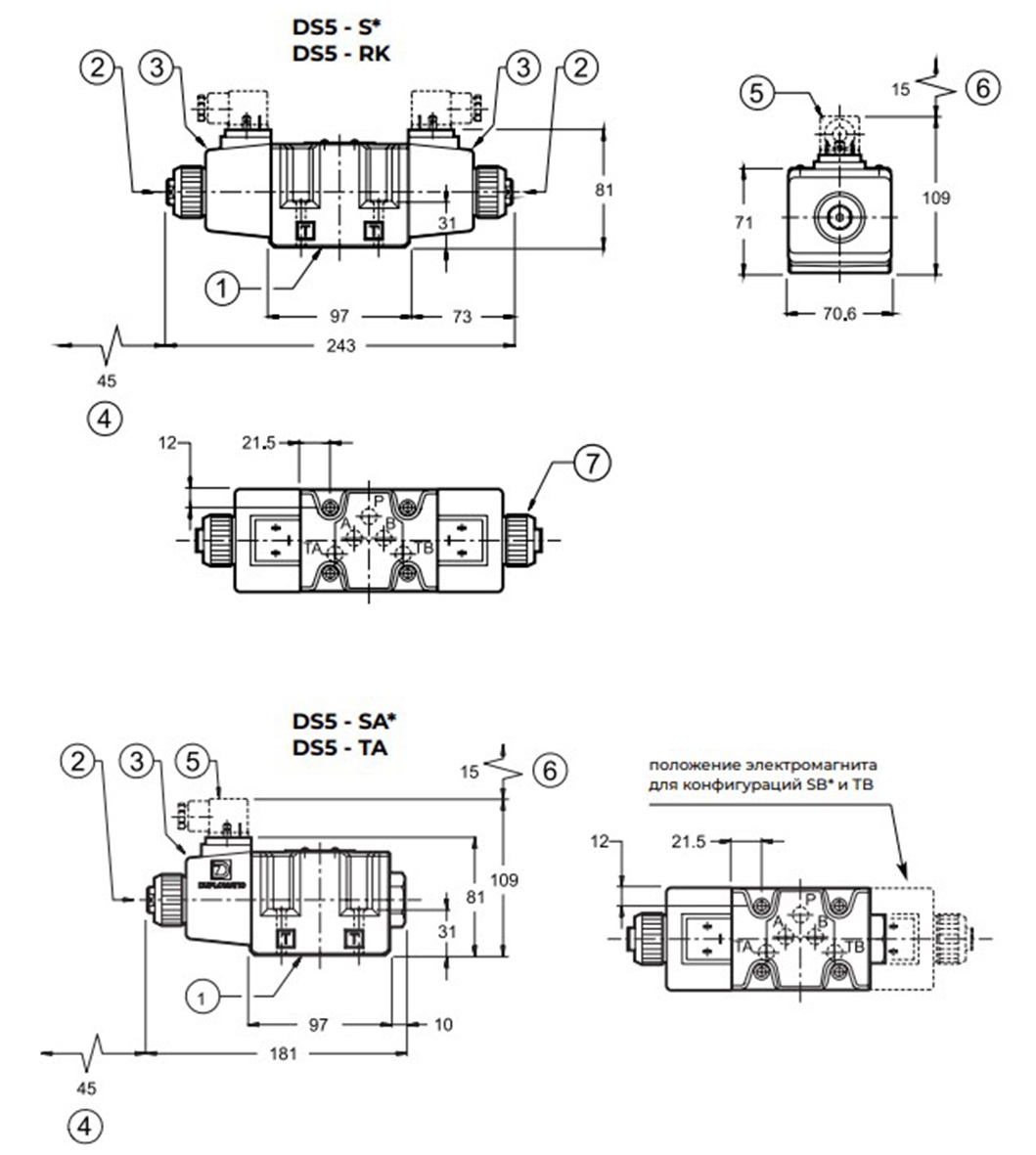

Габаритные и присоединительные размеры распределителей DS5 переменного тока
Момент затяжки: 8 Нм (винты А8.8)
Резьба монтажных отверстий: М6х10
| 1 | Монтажная поверхность с уплотнительными кольцами: 5 шт. OR тип 2050 (12.42x1.78) - 90 по Шору |
| 2 | Стандартное ручное дублирование, встроенное в арматурную трубку |
| 3 | Катушка (вращающаяся на 360°) |
| 4 | Пространство для снятия катушки |
| 5 | Электрический разъем EN 175301-803 (ранее DIN 43650) |
| 6 | Пространство для снятия электроразъема |
| 7 | Стопорное кольцо: момент затяжки: 4,5-5 Нм |
