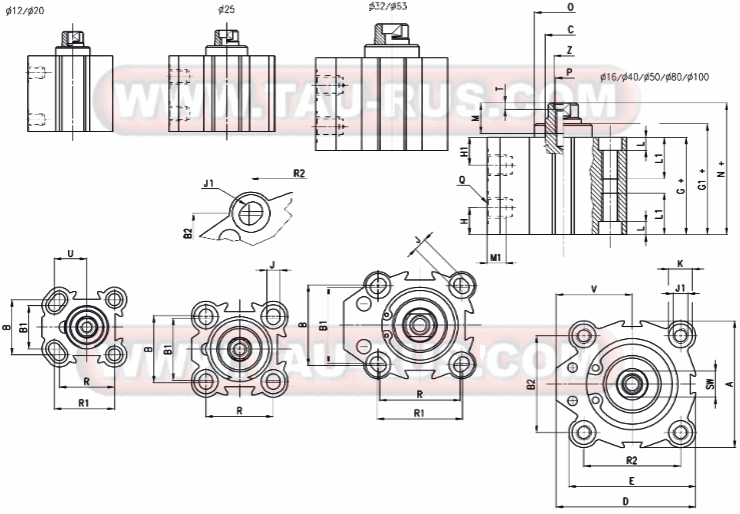

Цилиндры пневматические короткоходовые QP
Что бы остановить шток в конце хода, требуются внешние упоры.Для односторонних цилиндров Ø 12, 16, 20 и 25 мм добавить 5 мм к G+, G1+ и N+.
+ = добавить ход
| Ø | A | B | B1 | B2 | ØC | D | E | G+ | G1+ | H1 | H | J | J1 | K | L | L1 | M | M1 | N+ | ØO | P | Q | R | R1 | R2 | SW | T | U | V | Z |
| 12 | 23,8 | 15,5 | 13 | - | 6 | 25 | 25 | 29,6 | - | 12,3 | 7,8 | 3,5 | - | 5,8 | 3 | - | 5,5 | 4,5 | 32,9 | - | M3 | M5 | 15,5 | 16,75 | - | 5 | - | 9 | 13,15 | - |
| 16 | 29 | 20 | - | - | 8 | 29 | 29 | 32 | 32,4 | 10,9 | 8,7 | 3,5 | - | 5,8 | 3 | - | 8 | 4,5 | 36,4 | 16,6 | M4 | M5 | 20 | - | - | 6 | - | - | 14,5 | - |
| 20 | 37 | 25,5 | 20 | - | 10 | 39,25 | 39,25 | 31,2 | 31,7 | 9,8 | 9,8 | 5,5 | - | 9 | 6 | - | 8 | 4,5 | 36 | 19,5 | M6 | M5 | 25,5 | 27,75 | - | 8 | - | 15 | 20,75 | - |
| 25 | 40 | 28 | 26 | - | 10 | 40 | 40 | 32,1 | 33,5 | 8 | 6,9 | 5,5 | - | 10 | 5,5 | - | 8 | 4,5 | 37,5 | 22 | M6 | M5 | 28 | - | - | 8 | - | - | 20 | - |
| 32 | 45 | 34 | 32 | 33 | 12 | 55,5 | 47 | 39,5 | - | 9,5 | 9,5 | 5,5 | M8 | 10,5 | 6 | 21 | 10 | 7,5 | 44 | - | M6 | G1/8 | 34 | 36 | 35 | 10 | 2,5 | - | 32 | 7 |
| 40 | 52 | - | - | 40 | 16 | 57 | 52 | 42,4 | 43,4 | 10,7 | 10,7 | 5,5 | M8 | 9 | 6 | 21 | 13,5 | 7,5 | 47,9 | 29,6 | M8 | G1/8 | - | - | 40 | 13 | 3,5 | - | 31 | 8,5 |
| 50 | 64 | - | - | 50 | 16 | 72 | 64 | 42,2 | 44 | 11,2 | 11,2 | 6,5 | M8 | 10,5 | 6 | 21 | 13,5 | 9 | 48,4 | 37,5 | M8 | G1/4 | - | - | 50 | 13 | 3,5 | - | 40 | 8,5 |
| 63 | 80 | 62 | 60 | 61 | 20 | 88 | 80 | 49,5 | - | 13 | 13 | 8,5 | M12 | 15 | 8,5 | 31,5 | 13,5 | 9 | 54 | - | M8 | G1/4 | 60 | 62 | 61 | 17 | 4 | - | 48 | 8,5 |
| 80 | 98 | - | - | 77 | 25 | 104 | 98 | 57,5 | - | 16,2 | 16,2 | 10,5 | M12 | 17 | 10,5 | 31,5 | 15 | 10,5 | 63,5 | - | M10 | G3/8 | - | - | 77 | 22 | 4 | - | 55 | 16,5 |
| 100 | 117 | - | - | 94 | 25 | 123,5 | 117 | 68,5 | - | 20,3 | 20,3 | 10,5 | M12 | 17 | 10,5 | 31,5 | 15 | 10,5 | 74,5 | - | M10 | G3/8 | - | - | 94 | 22 | 4 | - | 65 | 16,5 |

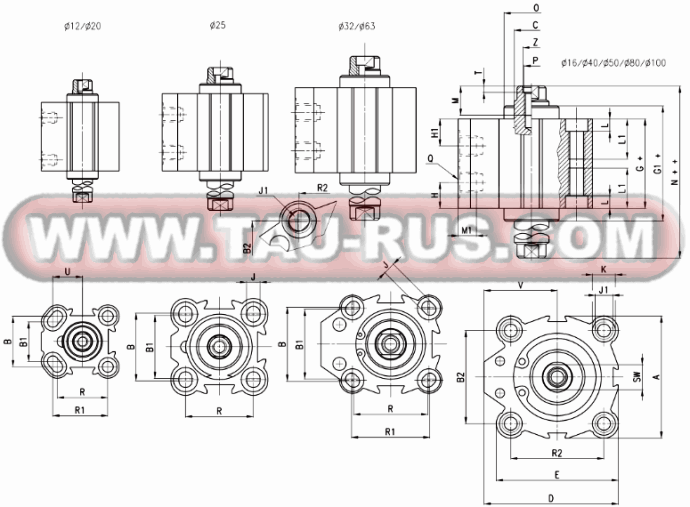

Цилиндры пневматические короткоходовые QP с проходным штоком
Что бы остановить шток в конце хода, требуются внешние упоры.
+ = добавить ход
++ = добавить ход дважды
| Ø | A | B | B1 | B2 | ØCh8 | D | E | G+ | G1+ | H1 | H | J | J1 | K | L | L1 | M | M1 | N++ | ØO | P | Q | R | R1 | R2 | SW | T | U | V | Z |
| 12 | 23,8 | 15,5 | 13 | - | 6 | 25 | 25 | 37,3 | - | 12,3 | 12,3 | 3,5 | - | 5,8 | 3 | - | 5,5 | 4,5 | 41 | - | M3 | M5 | 15,5 | 16,75 | - | 5 | - | 9 | 13,15 | - |
| 16 | 29 | 20 | - | - | 8 | 29 | 29 | 38 | 38,8 | 10,9 | 10,9 | 3,5 | - | 5,8 | 3 | - | 8 | 4,5 | 52 | 16,6 | M4 | M5 | 20 | - | - | 6 | - | - | 14,5 | - |
| 20 | 37 | 25,5 | 20 | - | 10 | 39,25 | 39,25 | 38,1 | 39,1 | 9,8 | 9,8 | 5,5 | - | 9 | 6 | - | 8 | 4,5 | 47,7 | 19,5 | M6 | M5 | 25,5 | 27,75 | - | 8 | - | 15 | 20,75 | - |
| 25 | 40 | 28 | 26 | - | 10 | 40 | 40 | 36,3 | 39,1 | 8 | 8 | 5,5 | - | 10 | 5,5 | - | 8 | 4,5 | 47,1 | 22 | M6 | M5 | 28 | - | - | 8 | - | - | 20 | - |
| 32 | 45 | 34 | 32 | 33 | 12 | 55,5 | 47 | 39,5 | - | 9,5 | 9,5 | 5,5 | M8 | 10,5 | 6 | 21 | 10 | 7,5 | 48,5 | - | M6 | G1/8 | 34 | 36 | 35 | 10 | 2,5 | - | 32 | 7 |
| 40 | 52 | - | - | 40 | 16 | 57 | 52 | 42,4 | 44,4 | 10,7 | 10,7 | 5,5 | M8 | 9 | 6 | 21 | 13,5 | 7,5 | 53,4 | 29,6 | M8 | G1/8 | - | - | 40 | 13 | 3,5 | - | 31 | 8,5 |
| 50 | 64 | - | - | 50 | 16 | 72 | 64 | 42,2 | 45,8 | 11,2 | 11,2 | 6,5 | M8 | 10,5 | 6 | 21 | 13,5 | 9 | 54,8 | 37,5 | M8 | G1/4 | - | - | 50 | 13 | 3,5 | - | 40 | 8,5 |
| 63 | 80 | 62 | 60 | 61 | 20 | 88 | 80 | 49,5 | - | 13 | 13 | 8,5 | M12 | 15 | 8,5 | 31,5 | 13,5 | 9 | 58,5 | - | M8 | G1/4 | 60 | 62 | 61 | 17 | 4 | - | 48 | 8,5 |
| 80 | 98 | - | - | 77 | 25 | 104 | 98 | 57,5 | - | 16,2 | 16,2 | 10,5 | M12 | 17 | 10,5 | 31,5 | 15 | 10,5 | 69,5 | - | M16 | G3/8 | - | - | 77 | 22 | 4 | - | 55 | 16,5 |
| 100 | 117 | - | - | 94 | 25 | 123,5 | 117 | 68,5 | - | 20,3 | 20,3 | 10,5 | M12 | 17 | 10,5 | 31,5 | 15 | 10,5 | 80,5 | - | M16 | G3/8 | - | - | 94 | 22 | 4 | - | 65 | 16,5 |
