D1VW гидрораспределители с электромагнитным управлением (Ду=6 мм, CETOP 03)

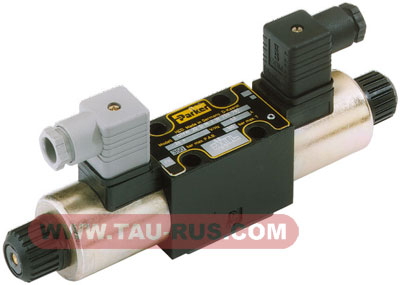

Гидрораспределители D1VW2СNJ(Y,T)W, D1VW6СNJ(Y,T)W, D1VW4СNJ(Y,T)W, D1VW1СNJ(Y,T)W, D1VW8(9)СNJ(Y,T)W, D1VW20B(H)NJ(Y,T)W, D1VW26B(H)NJ(Y,T)W (Parker)

Монтажная поверхность распределителей D1VW

Монтажная поверхность (установочные размеры) гидрораспределителей D1VW (Parker)

Принцип действия гидрораспределителей D1VW

Гидрораспределители D1VW2СNJ(Y,T)W, D1VW6СNJ(Y,T)W, D1VW4СNJ(Y,T)W, D1VW1СNJ(Y,T)W, D1VW8(9)СNJ(Y,T)W, D1VW20B(H)NJ(Y,T)W, D1VW26B(H)NJ(Y,T)W c условным проходом 6 мм являются золотниковыми гидрораспределителями с одно- или двухсторонним электромагнитным управлением. Они служат для управления пуском, остановом и направлением объемного потока. На гидрораспределители, рассчитанные на работу от переменного тока устанавливаются катушки для переменного тока, на гидрораспределители, рассчитанные на работу от постоянного тока - катушки постоянного тока. Установка катушек на гидрораспределители не своего типа не допускается.
Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).
В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Идентификационный код и параметры гидрораспределителей D1VW...

Структура условного обозначения

Электроразъём:
W = стандартный разъём по EN 175301-803
G = быстроразъёмный (по заказу).

Напряжение питания соленоида:
K = постоянный ток 12 В
J = постоянный ток 24 В
Y = переменный ток 110/120 В (50/60 Гц)
T = Переменный ток 220/230 В (50/60 Гц)

Тип уплотнения:
N = NBR;
F = FPM.

Количество позиций золотника и тип его возврата:
C = 3-х позиционный, пружинный возврат в центр;
B = 2-х позиционный, электромагнит со стороны канала "А", пружинный возврат;
H = 2-х позиционный, электромагнит со стороны канала "B", пружинный возврат;
D = 2-х позиционный, без пружинного возврата

Тип золотника (см. гидросхемы ниже):

3-х позиционные

1
2
3
4

5
6
7
10

11
14
15
16

21
22
31
32

76
78
81
82

102

8
9

2-х позиционные

20
26
30
101

V = трёх- и двухпозиционный гидрораспределитель.
W = "мокрый" магнит, работающий в масле (ввёртная катушка).

1 = типоразмер Ду=6 (DIN NG6 / CETOP 03 / NFPA D03).

D = четырёхлинейные гидрораспределители с работающими в масле электромагнитами

Характеристики

Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T	бар	Пост. ток	Перем. ток
		350 210	350 105
Максимальный расход	л/мин	80	80
Рабочая жидкость	Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль)
Диапазон температур рабочей жидкости	ºС	-25 ... +75
Температура окружающей среды	ºС	-25 ... +50
Диапазон вязкостей жидкости	мм²/с	25 ...400
Допустимая степень загрязнения жидкости	класс 20/18/15 по ISO 4406:1999
Время выдерживания в переключенном состоянии	длительное (t катушки до +150 °С)
Масса с одним электромагнитом	кг	1,45
Масса с двумя электромагнитами	кг	1,95

Типоразмер: DIN NG6 / CETOP 03 / NFPA D03.
Монтажная поверхность (см. чертеж вверху): DIN 24340 A6 / ISO 4401 / CETOP RP 121-H / NFPA D03.

Гидравлические схемы и конфигурации золотника гидрораспределителей D1VW...

Гидросхемы гидрораспределителей D1VW2СNJ(Y,T)W, D1VW6СNJ(Y,T)W, D1VW4СNJ(Y,T)W, D1VW1СNJ(Y,T)W, D1VW8(9)СNJ(Y,T)W, D1VW20B(H)NJ(Y,T)W, D1VW26B(H)NJ(Y,T)W (Parker)

3-х позиционные	C = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "a" или "b". E = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "a". F = Пружинный возврат в позицию "b". При включенном электромагните золотник находится позиции "0". K = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "b". M = Пружинный возврат в позицию "a". При включенном электромагните золотник находится в позиции "0".
золотники 8 и 9	C = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "a" или "b". E = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "b". F = Пружинный возврат в позицию "a". При включенном электромагните золотник находится позиции "0". K = Пружинный возврат в позицию "0". При включенном электромагните золотник находится в позиции "a". M = Пружинный возврат в позицию "b". При включенном электромагните золотник находится в позиции "0".
2-х позиционные	B = Пружинный возврат в позицию "b". При включенном электромагните золотник находится в позиции "a". D = С фиксацией золотника. При включенном электромагните золотник находится в позиции "a" или "b". H = Пружинный возврат в позицию "a". При включенном электромагните золотник находится позиции "b".

Габаритные и присоединительные размеры гидрораспределителей D1VW...

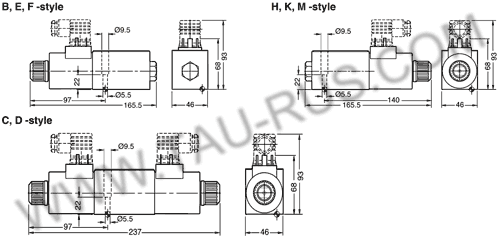

С катушками постоянного тока

Размеры гидрораспределителей D1VW2СNJW, D1VW6СNJW, D1VW4СNJW, D1VW1СNJW, D1VW8(9)СNJW, D1VW20B(H)NJW, D1VW26B(H)NJW (Parker)

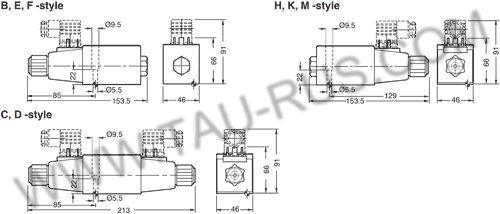

С катушками переменного тока

Размеры гидрораспределителей D1VW2СNY(T)W, D1VW6СNY(T)W, D1VW4СNY(T)W, D1VW1СNY(T)W, D1VW8(9)СNY(T)W, D1VW20B(H)NY(T)W, D1VW26B(H)NY(T)W (Parker)

Предпочтительные типы гидрораспределителей D1VW... (Parker) для подбора аналогов

Гидрораспределитель D1VW 2 C N J W	Гидрораспределитель D1VW 2 C N T W
Гидрораспределитель D1VW 6 C N J W	Гидрораспределитель D1VW 6 C N T W
Гидрораспределитель D1VW 4 C N J W	Гидрораспределитель D1VW 4 C N T W
Гидрораспределитель D1VW 1 C N J W	Гидрораспределитель D1VW 1 C N T W
Гидрораспределитель D1VW 8 C N J W	Гидрораспределитель D1VW 8 C N T W
Гидрораспределитель D1VW 9 C N J W	Гидрораспределитель D1VW 9 C N T W
Гидрораспределитель D1VW 20 B N J W	Гидрораспределитель D1VW 20 B N T W
Гидрораспределитель D1VW 20 H N J W	Гидрораспределитель D1VW 20 H N T W
Гидрораспределитель D1VW 26 B N J W	Гидрораспределитель D1VW 26 B N T W
Гидрораспределитель D1VW 26 H N J W	Гидрораспределитель D1VW 26 H N T W
Гидрораспределитель D1VW 2 C N Y W	Гидрораспределитель D1VW 2 C N K W
Гидрораспределитель D1VW 6 C N Y W	Гидрораспределитель D1VW 6 C N K W
Гидрораспределитель D1VW 4 C N Y W	Гидрораспределитель D1VW 4 C N K W
Гидрораспределитель D1VW 1 C N Y W	Гидрораспределитель D1VW 1 C N K W
Гидрораспределитель D1VW 8 C N Y W	Гидрораспределитель D1VW 8 C N K W
Гидрораспределитель D1VW 9 C N Y W	Гидрораспределитель D1VW 9 C N K W
Гидрораспределитель D1VW 20 B N Y W	Гидрораспределитель D1VW 20 B N K W
Гидрораспределитель D1VW 20 H N Y W	Гидрораспределитель D1VW 20 H N K W
Гидрораспределитель D1VW 26 B N Y W	Гидрораспределитель D1VW 26 B N K W
Гидрораспределитель D1VW 26 H N Y W	Гидрораспределитель D1VW 26 H N K W
