DS3-SA3/11N-D24K1 - Гидрораспределитель
DS3-SA3/11N-D24K1 - Гидрораспределитель, Элм.-Элм., 100 л/мин, катушки DC24V
Описание гидравлических распределителей DS3-SA3/11N-D24K1
Гидрораспределитель DS3-SA3/11N-D24K1 изготовлен в соответствии со стандартом CETOP 03. Его основная функция — управление потоками рабочей жидкости в гидросистемах (Схема распределения рабочей жидкости - SA3). Устройство имеет прямой электромагнитный привод и предназначено для эксплуатации в контурах с небольшим расходом и постоянным давлением.Структура условного обозначения
|
1 |
- |
2 |
- |
3 |
- |
4 |
- |
5 |
- |
6 |
- |
7 |
- |
8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
DS |
3 |
TA |
10 |
N |
D24 |
K1 |
CM |
| 1 | Тип устройства | DS = Распределитель с электромагнитным управлением |
| 2 | Типоразмер | 3 = CETOP 03 |
| 3 | Тип золотника (см. гидравлические схемы ниже) |
S* SA* SB* RSA* RSB* TA TB TA* TB* RK |
| 4 | Серия | 10 (Габаритные и монтажные размеры не изменяются от 10 до 19) |
| 5 | Уплотнения |
N = Уплотнения NBR для минеральных масел (стандартный вариант) V = Уплотнения FPM для специальных жидкостей |
| 6 | Напряжение питания катушек |
Питание постоянным током: D00 = клапан без катушек (см. примечание) D12 = 12 В D24 = 24 В D28 = 28 В D48 = 48 В D110 = 110 В D220 = 220 В Питание переменным током A00 = клапан без катушек (см. примечание) A24 = 24 В - 50 Гц A48 = 48 В - 50 Гц A110 = 110 В - 50 Гц / 120 В - 60Гц A230 = 230 В - 50 Гц F110 = 110 В - 60 Гц F220 = 220 В - 60 Гц |
| 7 | Электрическое соединение катушки |
K1= вилка электроразъёма DIN 43650 (стандартный вариант) K7= вилка электроразъёма DEUTSCH DT04 2P (поставляется только с катушками D12 и D24) K12= вилка электроразъёма M12 Катушки с разъемом K1 и электроразъёма DUAL DIN 43650 поставляются вместе |
| 8 | Ручное дублирование |
Пропустить для дублирования встроенного в трубку электромагнита (стандарт) CM = защитный резиновый колпачок ручного дублирования CH = рычаг ручного дублирования (только для постоянного тока) CP = кнопка ручного дублирования (только для постоянного тока) CPK = кнопка ручного дублирования с фиксатором (только для постоянного тока) |
Параметры DS3-SA3/11N-D24K1
|
Максимальное давление в линиях A, B, P, бар |
350 |
|
Условный проход, мм |
6 |
|
Схема |
SA3 |
|
Функциональная схема (количество линий и позиций) |
4/2 |
|
Количество электромагнитов |
1 |

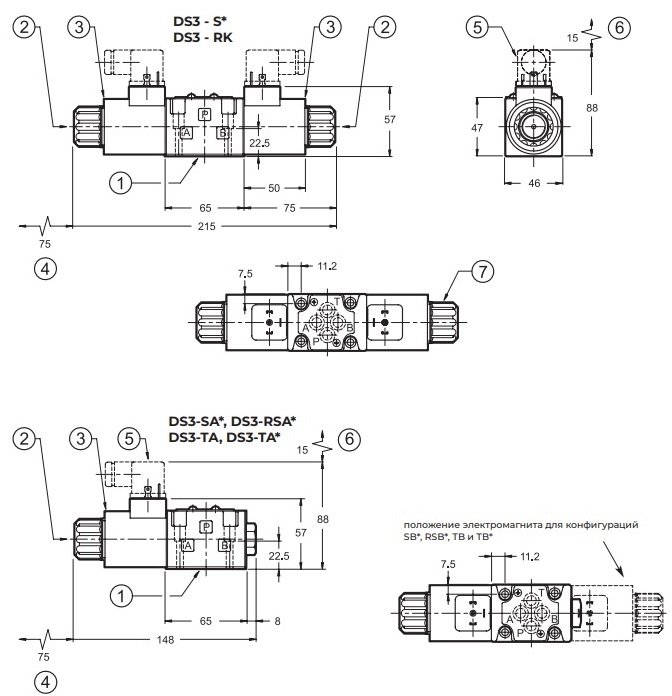

Габаритные и присоединительные размеры распределителей DS3 постоянного тока
Момент затяжки: 5 Нм (винты А8.8)
Резьба монтажных отверстий: M5x10
| 1 |
Монтажная поверхность с уплотнительными кольцами: 4 шт. OR 2037 (9.25x1.78) - 90 по Шору |
| 2 | Стандартное ручное дублирование, встроенное в арматурную трубку |
| 3 | Катушка (вращающаяся на 360°). |
| 4 | Пространство для снятия катушки. |
| 5 | Электрический разъем EN 175301-803 (DIN 43650) |
| 6 | Пространство для снятия электроразъема |
| 7 | Стопорное кольцо: момент затяжки 5 ±0.5 Нм |

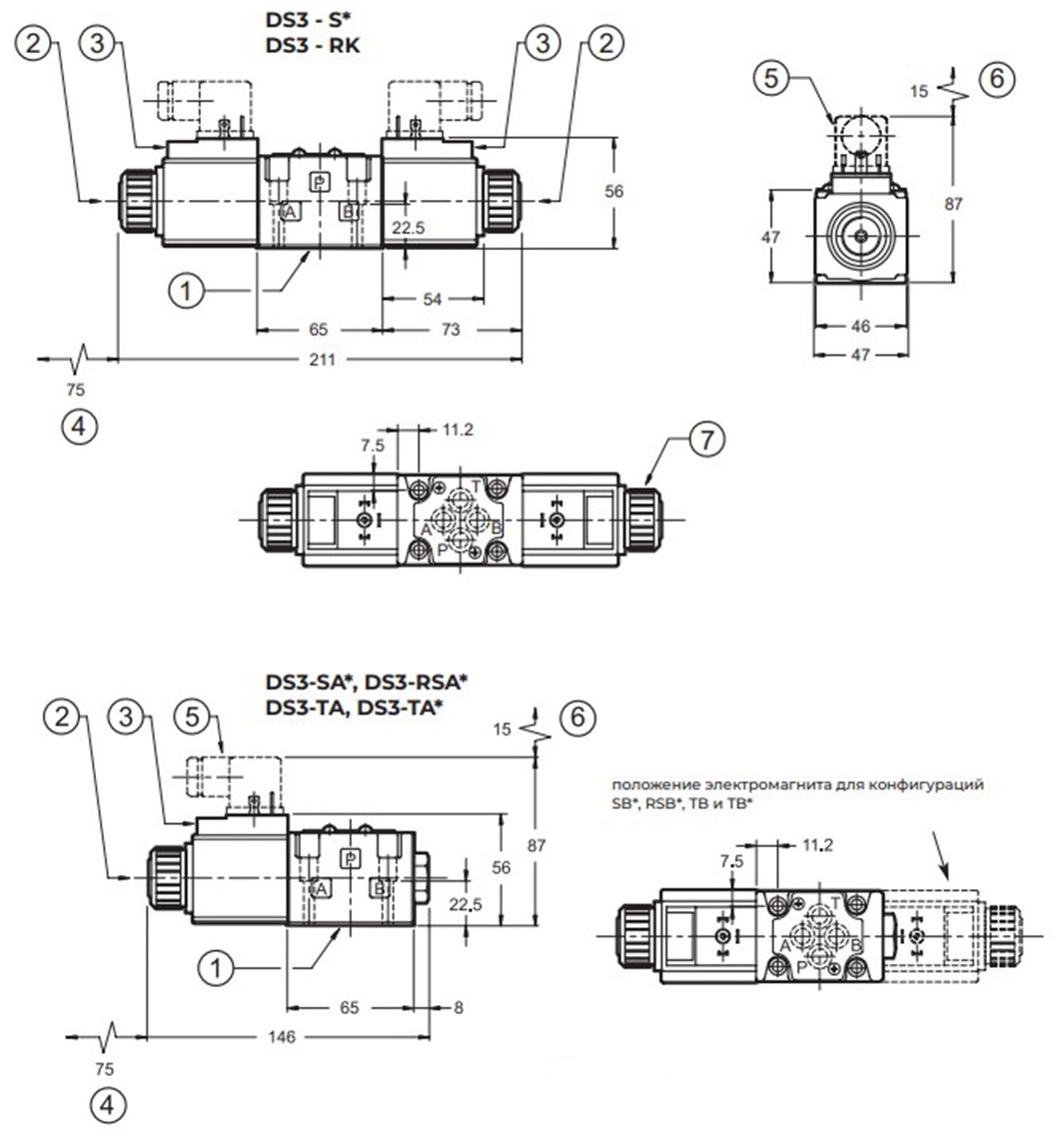

Габаритные и присоединительные размеры распределителей DS3 переменного тока
Момент затяжки: 5 Нм (винты А8.8)
Резьба монтажных отверстий: M5x10
| 1 |
Монтажная поверхность с уплотнительными кольцами: 4 шт. OR 2037 (9.25x1.78) - 90 по Шору |
| 2 | Стандартное ручное дублирование, встроенное в арматурную трубку |
| 3 | Катушка (вращающаяся на 90°). |
| 4 | Пространство для снятия катушки. |
| 5 | Электрический разъем EN 175301-803 (DIN 43650) |
| 6 | Пространство для снятия электроразъема |
| 7 | Стопорное кольцо: момент затяжки 5 ±0.5 Нм |
