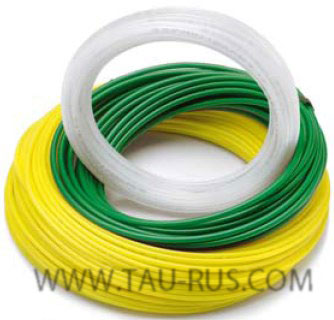

Трубка полиэтиленовая TP2x4V, TP4x6V, TP4x6T, TP6x8V, TP6x8T, TP8x10V, TP12x10VПолиэтиленовая пневматическая трубка TP 2x4 V, TP 4x6 V, TP 4x6 T, TP 6x8 V, TP 6x8 T, TP 8x10 V, TP 12x10 V используется для передачи воздуха в пневматических системах стандартного давления. Полиэтиленовая трубка, благодаря низкой стоимости, широко используется в бюджетных пневмосистемах. Рабочая температура: -10 ...+60 °С.
-
Зависимость максимального рабочего давления в % от температуры:
- при температуре 20 °C - 100 % от номинального давления
- при температуре 30 °C - 83 % от номинального давления
- при температуре 40 °C - 72 % от номинального давления
- при температуре 50 °C - 64 % от номинального давления
- при температуре 60 °C - 57 % от номинального давления
-
Допустимые отклонения по размерам трубок:
- ± 0,07 - по толщине трубки
- ± 0,07 - по внешнему диаметру до 10 мм
- ± 0,1 - по внешнему диаметру от 12 до 32 мм
- ± 0,5% - по весу
Основные параметры трубки полиэтиленовой TP
| Модель (код заказа) | Dнар., мм | Dвн., мм | Упаковка при поставке, м | R изгиба, мм | Макс. рабочее давление при 20 °C, бар |
Вес, г/м
|
|
| Трубка полиэтиленовая TP 2x4 V/roll | 4 | 2 | 100 | 18 | 21 | 8,69 | |
|
Трубка полиэтиленовая TP 4x6 V/roll Трубка полиэтиленовая TP 4x6 T/roll |
6 | 4 | 30 | 13 | 14,48 | ||
|
Трубка полиэтиленовая TP 6x8 V/roll Трубка полиэтиленовая TP 6x8 T/roll |
8 | 6 | 40 | 9 | 20,27 | ||
| Трубка полиэтиленовая TP 8x10 V/roll | 10 | 8 | 60 | 7 | 26,06 | ||
| Трубка полиэтиленовая TP 10x12 V/roll | 12 | 10 | 80 | 6 | 31,85 | ||
| Трубка полиэтиленовая TP 11x14 T/roll | 14 | 11 | 80 | 8 | 54,28 | ||
| Коды цвета трубки: V - зелёный, T - матово-прозрачный, A - голубой, B - синий | |||||||
Технические характеристики (соответствие стандартам) пневмотрубки из полиэтилена TP
| Свойства | Стандарт | Значение |
| Плотность | ASTM 1505 D | 0,922 G/cm3 |
| Точка плавления | - | +113 °С |
| Температура разрушения | ASTM 746 D | -75 °С |
| Предел прочности при растяжении | ASTM 882 B | 10 MPa |
| Износоустойчивость | ASTM 1922 D | 30 - 70 N/mm |
| Динамический коэффициент материала | ASTM 1894 D | > 0,5 |
| Твердость | ASTM 2240 | 46 HSD |
Пример условного обозначения полиэтиленовой трубки с наружным диаметром 8 мм и внутренним 6 мм, матово-прозрачная, бухта 100 метров:
Трубка полиэтиленовая TP6x8T /roll
то же, но с наружным диаметром 10 мм, внутренним 8 мм, матово-прозрачная:
Трубка полиэтиленовая TP10x8T /roll
Полный список трубок (шлангов) из полиэтилена TP поставляемых нашей компанией:
TP 2x4, TP 4x6, TP 4x6, TP 6x8, TP 6x8, TP 8x10, TP 12x10, TP 11x14.
