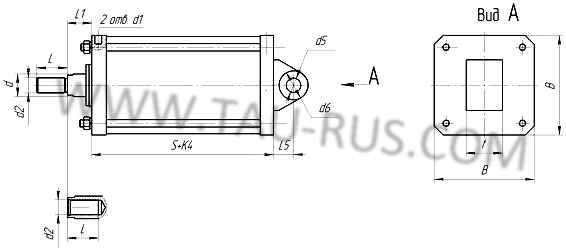

Таблица размеров пневмоцилилиндров 1412-..., 1411-..., 1422-..., 1421-... по ГОСТ 15608-81
|
Обозначение
|
Диам. штока (d)
|
Резьба подвода воздуха (d1)
|
d2 (резьбы)
|
В
|
t
|
L (резьбы)
|
L1
|
L5
|
K4
|
d5
|
d6
|
Ход поршня S
|
|
наружн.
|
внутр.
|
нар.
|
внутр.
|
|
1412-040хS-УХЛ4
|
14
|
|
К 1/4"
|
М12х1,25
|
|
55
|
18
|
24
|
|
20
|
24
|
112
|
12
|
25
|
10-400
|
|
1411-040хS-УХЛ4
|
М12х1,5
|
|
|
1412-050хS-УХЛ4
|
18
|
|
К 1/4"
|
М16х1,5
|
|
70
|
18
|
32
|
|
24
|
24
|
120
|
12
|
25
|
10-500
|
|
1422-050хS-УХЛ4
|
|
К 1/4"
|
|
М12х1,25
|
|
24
|
|
1411-050хS-УХЛ4
|
М12х1,5
|
|
М16х1,5
|
|
32
|
|
|
1421-050хS-УХЛ4
|
М12х1,5
|
|
|
М12х1,25
|
|
24
|
|
1412-063хS-УХЛ4
|
18
|
|
К 1/4"
|
М16х1,5
|
|
78
|
30
|
32
|
|
28
|
28
|
124
|
16
|
32
|
10-630
|
|
1422-063хS-УХЛ4
|
|
К 1/4"
|
|
М12х1,25
|
|
24
|
|
1411-063хS-УХЛ4
|
М12х1,5
|
|
М16х1,5
|
|
32
|
|
|
1421-063хS-УХЛ4
|
М12х1,5
|
|
|
М12х1,25
|
|
24
|
|
1412-080хS-УХЛ4
|
25
|
|
К 3/8"
|
М20х1,5
|
|
92
|
30
|
40
|
|
28
|
33
|
138
|
16
|
32
|
10-800
|
|
1422-080хS-УХЛ4
|
|
К 3/8"
|
|
М16х1,5
|
|
32
|
|
1411-080хS-УХЛ4
|
М16х1,5
|
|
М20х1,5
|
|
40
|
|
|
1421-080хS-УХЛ4
|
М16х1,5
|
|
|
М16х1,5
|
|
32
|
|
1412-100хS-УХЛ4
|
25
|
|
К 3/8"
|
М20х1,5
|
|
115
|
40
|
40
|
|
28
|
40
|
147
|
25
|
50
|
10-1000
|
|
1422-100хS-УХЛ4
|
|
К 3/8"
|
|
М16х1,5
|
|
32
|
|
1411-100хS-УХЛ4
|
М16х1,5
|
|
М20х1,5
|
|
40
|
|
|
1421-100хS-УХЛ4
|
М16х1,5
|
|
|
М16х1,5
|
|
32
|
|
1412-125хS-УХЛ4
|
32
|
|
К 1/2"
|
М27х2,0
|
|
140
|
40
|
54
|
|
30
|
40
|
157
|
25
|
50
|
10-1250
|
|
1422-125хS-УХЛ4
|
|
К 1/2"
|
|
М24х2,0
|
|
48
|
|
1411-125хS-УХЛ4
|
М18х1,5
|
|
М27х2,0
|
|
54
|
|
|
1421-125хS-УХЛ4
|
М18х1,5
|
|
|
М24х2,0
|
|
48
|
|
1412-160хS-УХЛ4
|
40
|
|
К 1/2"
|
М36х2,0
|
|
180
|
55
|
72
|
|
33
|
40
|
165
|
32
|
60
|
10-1600
|
|
1422-160хS-УХЛ4
|
|
К 1/2"
|
|
М30х2,0
|
|
60
|
|
1411-160хS-УХЛ4
|
М18х1,5
|
|
М36х2,0
|
|
72
|
|
|
1421-160хS-УХЛ4
|
М18х1,5
|
|
|
М30х2,0
|
|
60
|
|
1412-200хS-УХЛ4
|
40
|
|
К 3/4"
|
М36х2,0
|
|
220
|
55
|
72
|
|
40
|
45
|
182
|
32
|
60
|
10-2000
|
|
1422-200хS-УХЛ4
|
|
К 3/4"
|
|
М30х2,0
|
|
60
|
|
1411-200хS-УХЛ4
|
М24х1,5
|
|
М36х2,0
|
|
72
|
|
|
1421-200хS-УХЛ4
|
М24х1,5
|
|
|
М30х2,0
|
|
60
|
|
1412-250хS-УХЛ4
|
63
|
|
К 3/4"
|
М42х2,0
|
|
275
|
80
|
84
|
|
50
|
60
|
215
|
40
|
80
|
10-2500
|
|
1422-250хS-УХЛ4
|
|
К 3/4"
|
|
М42х2,0
|
|
84
|
|
1411-250хS-УХЛ4
|
М24х1,5
|
|
М42х2,0
|
|
84
|
|
|
1421-250хS-УХЛ4
|
М24х1,5
|
|
|
М42х2,0
|
|
84
|
|
1412-320хS-УХЛ4
|
80
|
|
К 1"
|
М48х2,0
|
|
345
|
85
|
96
|
|
67
|
80
|
250
|
45
|
100
|
10-2500
|
|
1422-320хS-УХЛ4
|
|
К 1"
|
|
М48х2,0
|
|
96
|
|
1411-320хS-УХЛ4
|
М30х2,0
|
|
М48х2,0
|
|
96
|
|
|
1421-320хS-УХЛ4
|
М30х2,0
|
|
|
М48х2,0
|
|
96
|
Пример условного обозначения при заказе пневмоцилиндра двухстороннего действия с габаритными и присоединительными размерами по 15608-81, с односторонним штоком, торможением в обе стороны, с конической резьбой для подвода сжатого воздуха, с наружной резьбой штока, в креплением на проушине, диаметром 100 мм и ходом поршня 400 мм, климатического исполнения для районов с умеренным климатом, категория размещения 4:
Пневмоцилиндр 1412-100х0400 УХЛ4 ГОСТ 15608-81
