Пневмоцилиндры 1391.32...01, 1391.40...01, 1391.50...01, 1391.63...01, 1391.80...01, 1391.100...01

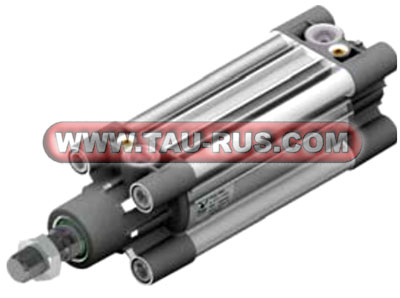

 Базовое исполнение пневмоцилиндра 1391 |
Преимущества пневмоцилиндров 1391....01 серии ECOLIGHT— Новые пневмоцилиндры 1391.32...01, 1391.40...01, 1391.50...01, 1391.63...01, 1391.80...01, 1391.100...01 серии ECOLIGHT, производятся в соответствии со стандартом ISO 15552 – VDMA24562 и представляют новое поколение пневмоцилиндров стандарта ISO и обладают рядом технических преимуществ по сравнению со своими предшественниками.— Крышки пневмоцилиндров обладают современным дизайном и изготовлены из упрочненного алюминиевого сплава. Гильза пневмоцилиндра изготовлена из экструдированного профиля и имеет 4 паза для установки миниатюрных магнитных датчиков 1580 и 1590. Два паза расположены на стороне с резьбовыми присоединительными отверстиями пневмоцилиндра , а остальные 2 паза – по одному на каждой из соседних сторон. Обратная сторона гильзы напротив присоединительных отверстий не имеет ни одного паза. — Поршни пневмоцилиндров 1390, 1391, 1392 состоят из 2-х полупоршней и изготовлены по аналогии с поршнями пневмоцилиндров “ECOPLUS”, из износостойкого пластика; пневмоцилиндры изготавливаются со встроенными демпфирующими втулкам и регулировочными винтами управления демпфированием. — Стандартные уплотнения выполнены из резины (NBR), полиуретановые (PUR) уплотнения поставляются по запросу , магнит установлен между двумя полупоршнями. — Крепление пневмоцилиндра возможно как при помощи резьбовых фиксирующих винтов в концевых крышках так и при использовании крепежных принадлежностей по стандарту ISO 15552. |
Условное обозначение и параметры пневмоцилиндров 1391 (1390, 1392) по ISO 15552 - VDMA 24562
| 1391 | . | 63 | . | 0250 | . | 01 | * | * | * | * | |||||
|
Не используется
|
|||||||||||||||
 |
|||||||||||||||
|
Не используется
|
|||||||||||||||
|
|||||||||||||||
|
Не используется
|
|||||||||||||||
|
|||||||||||||||
|
Не используется
|
|||||||||||||||
|
|||||||||||||||
|
01 = базовое исполнение
|
|||||||||||||||
|
|||||||||||||||
|
0250 = ход штока
|
|||||||||||||||
|
|||||||||||||||
|
63 = диаметр поршня
|
|||||||||||||||
|
|||||||||||||||
|
1390 = Хромированный шток + магнит в поршне
1391 = Нержавеющий шток + магнит в поршне 1392 = Хромированный шток, без магнита |
|||||||||||||||

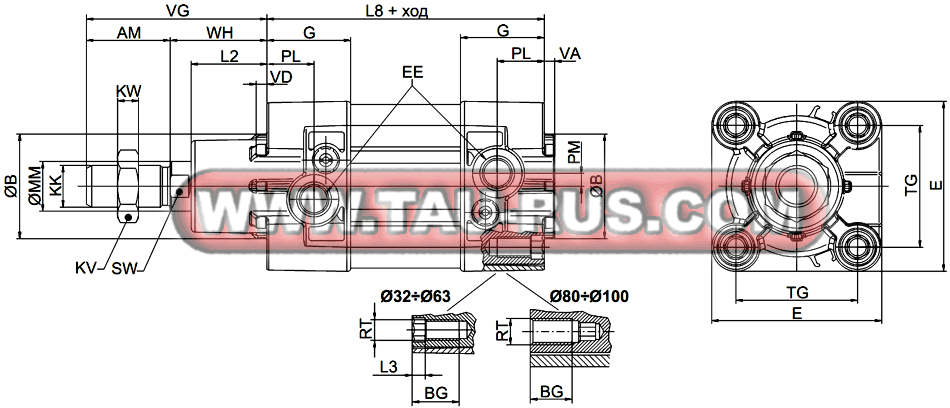

Габаритные и присоединительные размеры односторонних пневмоцилиндров 1391 (1390, 1392) “ECOLIGHT”
 |
Таблица размеров односторонних пневмоцилиндров 1391 (1390, 1392) “ECOLIGHT”
| Типоразмеры | Пневмоцилиндры 1391.32... (Ø32 мм) | Пневмоцилиндры 1391.40... (Ø40 мм) | Пневмоцилиндры 1391.50... (Ø50 мм) | Пневмоцилиндры 1391.63... (Ø63 мм) | Пневмоцилиндры 1391.80... (Ø80 мм) | Пневмоцилиндры 1391.100... (Ø100 мм) | |
| AM | 22 | 24 | 32 | 32 | 40 | 40 | |
| B (d11) | 30 | 35 | 40 | 45 | 45 | 55 | |
| BG | 16 | 16 | 18 | 18 | 16 | 16 | |
| E | 46 | 54 | 65 | 77,5 | 95,5 | 115,5 | |
| EE | G 1/8" | G 1/4" | G 1/4" | G 3/8" | G 3/8" | G 1/2" | |
| G | 29 | 31 | 33 | 36 | 40 | 44 | |
| KK | M10x1,25 | M12x1,25 | M16x1,5 | M16x1,5 | M20x1,5 | M20x1,5 | |
| KV | 17 | 19 | 24 | 24 | 30 | 30 | |
| KW | 6 | 7 | 8 | 8 | 9 | 9 | |
| L2 | 16 | 20 | 25 | 25 | 32 | 35 | |
| L3 | 4 | 4 | 5 | 5 | / | / | |
| L8 | 94 | 105 | 106 | 121 | 128 | 138 | |
| MM | 12 | 16 | 20 | 20 | 25 | 25 | |
| PL | 13 | 14 | 14 | 16 | 16 | 18 | |
| RT | M6 | M6 | M8 | M8 | M10 | M10 | |
| SW | 10 | 13 | 17 | 17 | 22 | 22 | |
| TG | 32,5 | 38 | 46,5 | 56,5 | 72 | 89 | |
| VA | 4 | 4 | 4 | 4 | 4 | 4 | |
| VB | 33 | 41 | 51 | 51 | 65 | 71 | |
| VD | 8 | 10 | 12 | 12 | 15 | 16 | |
| VF | 12 | 12 | 16 | 16 | 20 | 20 | |
| VG | 48 | 54 | 69 | 69 | 86 | 91 | |
| WH | 26 | 30 | 37 | 37 | 46 | 51 | |
| Масса, г | ход 0 мм | 480 | 590 | 1020 | 1320 | 2100 | 3000 |
| кажд. 10 мм | 33 | 41 | 58 | 67 | 99 | 110 | |
Перечень поставляемых пневмоцилиндров 1391.32...01 и 1391.40...01
| 1391.32.0025.01- Пневмоцилиндр ISO, D=32 ход 25 мм, магнит, нерж. шток | 1391.40.0025.01 - Пневмоцилиндр D= 40 ход 25 мм , нерж. шток, магнит |
| 1391.32.0050.01- Пневмоцилиндр ISO, D=32 ход 50 мм, нерж. шток, магнит | 1391.40.0050.01 - Пневмоцилиндр D= 40 ход 50 мм , нерж. шток, магнит |
| 1391.32.0075.01- Пневмоцилиндр, D=32 ход 75 мм нерж. шток | 1391.40.0075.01 - Пневмоцилиндр ISO D= 40 ход 75 мм , нерж. шток, магнит |
| 1391.32.0080.01- Пневмоцилиндр, D=32мм, ход 80 мм, нерж. шток + магнит | 1391.40.0080.01 - Пневмоцилиндр D= 40 ход 80 мм , нерж. шток, магнит |
| 1391.32.0100.01 - Пневмоцилиндр по ISO15552, D=32 ход 100 мм нерж. шток, магн. | 1391.40.0100.01 - Пневмоцилиндр D= 40 ход 100 мм , нерж. шток, магнит |
| 1391.32.0125.01 - Пневмоцилиндр, D=32 ход 125 мм нерж. шток | 1391.40.0125.01 - Пневмоцилиндр D= 40 ход 125 мм , нерж. шток, магнит |
| 1391.32.0150.01 - Пневмоцилиндр ISO, D=32 ход 150 мм нерж. шток | 1391.40.0150.01 - Пневмоцилиндр D= 40 ход 150 мм , нерж. шток, магнит |
| 1391.32.0160.01 - Пневмоцилиндр, D=32 ход 160 мм, нерж. штоком, магнит | 1391.40.0160.01 - Пневмоцилиндр D= 40 ход 160 мм , нерж. шток, магнит |
| 1391.32.0200.01 - Пневмоцилиндр, D=32 ход 200 мм, нерж. шток, магнит | 1391.40.0200.01 - Пневмоцилиндр ISO D= 40 ход 200 мм , нерж. шток, магнит |
| 1391.32.0300.01- Пневмоцилиндр, D=32 ход 300 мм, нерж. шток, магнит | 1391.40.0250.01 - Пневмоцилиндр D= 40 ход 250 мм , нерж. шток, магнит |
| 1391.32.0450.01 - Пневмоцилиндр ISO D=32 ход 450 мм, нерж.шток, магнит | 1391.40.0300.01 - Пневмоцилиндр D= 40 ход 300 мм , нерж. шток, магнит |
| 1391.32.0500.01 - Пневмоцилиндр ISO, D=32 ход 500 мм, алюм., нерж.шток, магнит | 1391.40.0350.01 - Пневмоцилиндр ISO, D=40 ход 350 мм, нерж.шток, магнит |
| 1391.32.0960.01 - ПНЕВМОЦИЛИНДР ISO, D=32 ход 960 мм, нерж.шток, магнит | 1391.40.0400.01 - ПНЕВМОЦИЛИНДР ISO, D= 40 ход 400 мм, алюм., нерж. шток, магнит |
| 1391.40.0500.01 Пневмоцилиндр D= 40 ход 500 мм , нерж. шток, магнит | |
| 1391.40.0600.01 Пневмоцилиндр D= 40 ход 600 мм , нерж. шток, магнит | |
| 1391.40.0700.01 Пневмоцилиндр D= 40 ход 700 мм , нерж. шток, магнит |
Перечень поставляемых пневмоцилиндров 1391.50...01 и 1391.63...01
| 1391.50.0025.01- Пневмоцилиндр, D=50 ход 25 мм, нерж. шток, магнит | 1391.63.0050.01 - Пневмоцилиндр ISO, D=63 ход 50 мм, алюм., нерж. шток, магнит |
| 1391.50.0050.01 - Пневмоцилиндр ISO D=50 ход 50 мм, нерж. шток, магнит | 1391.63.0075.01 - Пневмоцилиндр, D=63 ход 75 мм, нерж. шток, магнит |
| 1391.50.0060.01 - Пневмоцилиндр ISO D=50 ход 60 мм, нерж. шток, магнит | 1391.63.0080.01- Пневмоцилиндр, D=63 ход 80 мм, нерж. шток, магнит |
| 1391.50.0075.01 - Пневмоцилиндр ISO D=50 ход 75 мм, нерж. шток, магнит | 1391.63.0100.01 - Пневмоцилиндр, D=63 ход 100 мм, нерж. шток, магнит |
| 1391.50.0080.01 - Пневмоцилиндр ISO D=50 ход 80 мм, нерж. шток, магнит | 1391.63.0125.01 - Пневмоцилиндр, D=63 ход 125 мм, нерж. шток, магнит |
| 1391.50.0100.01 - Пневмоцилиндр ISO D=50 ход 100 мм, нерж. шток, магнит | 1391.63.0150.01 - Пневмоцилиндр ISO, D=63 ход 150 мм, нерж. шток, магнит |
| 1391.50.0125.02 - Пневмоцилиндр ISO, D=50 ход 125 мм, нерж. шток, магнит | 1391.63.0200.01- Пневмоцилиндр, D=63 ход 200 мм, магнит, нерж. шток |
| 1391.50.0150.01 - Пневмоцилиндр ISO, D=50 ход 150 мм, нерж. шток, магнит | 1391.63.0250.01 - Пневмоцилиндр ISO, D=63 ход 250 мм, нерж. шток, магнит |
| 1391.50.0160.01- Пневмоцилиндр, D=50 ход 160 мм, нерж. шток, магнит | 1391.63.0300.01 - Пневмоцилиндр, D=63 ход 300 мм, нерж. шток, магнит |
| 1391.50.0200.01- Пневмоцилиндр, D=50 ход 200 мм, нерж. шток, магнит | 1391.63.0320.01 - Пневмоцилиндр, D=63 ход 320 мм, нерж. шток, магнит |
| 1391.50.0210.01 - Пневмоцилиндр ISO 15552 D=50 ход 210 мм, нерж. шток, магнит | 1391.63.0350.01 - Пневмоцилиндр, D=63 ход 350 мм, нерж. шток, магнит |
| 1391.50.0250.01 - Пневмоцилиндр ISO, D=50 ход 250 мм, нерж. шток, магнит | 1391.63.0400.01 - Пневмоцилиндр, D=63 ход 400 мм, нерж. шток, магнит |
| 1391.50.0280.01 - Пневмоцилиндр ISO 15552 D=50 ход 280 мм, нерж. шток, магнит | 1391.63.0450.01 - Пневмоцилиндр, D=63 ход 450 мм, нерж. шток, магнит |
| 1391.50.0300.01 - Пневмоцилиндр D=50 ход 300 мм с нерж штоком, магнит | 1391.63.1000.01 - Пневмоцилиндр ISO, D=63 ход 1000 мм, нерж. шток, магнит |
| 1391.50.0450.01 - Пневмоцилиндр D=50 ход 450 мм с нерж штоком, магнит | 1391.63.1300.01 - Пневмоцилиндр ISO, D=63 ход 1300 мм, нерж. шток, магнит |
| 1391.50.0500.01 - Пневмоцилиндр D=50 ход 500 мм с нерж штоком, магнит | 1391.63.1500.01 - Пневмоцилиндр ISO, D= 63 ход 1500 мм , нерж. шток, магнит |
| 1391.50.0700.01 - Пневмоцилиндр D=50 ход 700 мм с нерж штоком, магнит | 1391.63.1800.01 - Пневмоцилиндр ISO, D=63 ход 1800 мм, нерж. шток, магнит |
| 1391.50.0800.01 - Пневмоцилиндр ISO, D=50 ход 800 мм, нерж шток, магнит | 1391.63.2000.01 - Пневмоцилиндр ISO, D=63 ход 2000 мм, нерж. шток, магнит |
| 1391.50.0900.01 - Пневмоцилиндр ISO, D=50 ход 900 мм, нерж шток, магнит | 1391.63.2300.01 - Пневмоцилиндр ISO, D=63 ход 2300 мм, нерж. шток, магнит |
| 1391.50.1000.01- Пневмоцилиндр ISO, D=50 ход 1000 мм, нерж. шток, магнит | |
| 1391.50.1200.01- Пневмоцилиндр ISO, D=50 ход 1200 мм, нерж шток, магнит |
Перечень поставляемых пневмоцилиндров 1391.80...01 и 1391.100...01
| 1391.80.0025.01 - Пневмоцилиндр ISO, D=80 ход 25 мм, алюм., нерж. шток, магнит | 1391.100.0025.01 - Пневмоцилиндр, D=100 ход 25 мм, нерж. шток, магнит |
| 1391.80.0050.01 - Пневмоцилиндр, D=80 ход 50 мм, нерж. шток, магнит | 1391.100.0050.01 - Пневмоцилиндр, D=100 ход 50 мм, нерж. шток, магнит |
| 1391.80.0075.01 - Пневмоцилиндр, D=80мм, ход 75 мм, нерж. шток, магнит | 1391.100.0075.01 - Пневмоцилиндр, D=100 ход 75 мм, нерж. шток, магнит |
| 1391.80.0080.01 - Пневмоцилиндр, D=80мм, ход 80мм, нерж. шток, магнит | 1391.100.0080.01 - Пневмоцилиндр, D=100 ход 80 мм, нерж. шток, магнит |
| 1391.80.0100.01 - Пневмоцилиндр, D=80 ход 100 мм, нерж. шток, магнит | 1391.100.0100.01 - Пневмоцилиндр ISO, D=100 ход 100 мм, нерж. шток, магнит |
| 1391.80.0150.01 - Пневмоцилиндр, D=80 ход 150 мм, нерж. шток, магнит | 1391.100.0125.01- Пневмоцилиндр, D=100 ход 125 мм, нерж. шток, магнит |
| 1391.80.0160.01 - Пневмоцилиндр ISO, D=80 ход 160 мм, нерж. шток, магнит | 1391.100.0150.01- Пневмоцилиндр, D=100 ход 150 мм, нерж. шток, магнит |
| 1391.80.0175.01 - Пневмоцилиндр, D=80 ход 175 мм, нерж. шток, магнит | 1391.100.0160.01- Пневмоцилиндр ISO, D=100 ход 160 мм, нерж. шток, магнит |
| 1391.80.0200.01 - Пневмоцилиндр ISO, D=80 ход 200 мм, нерж. шток, магнит | 1391.100.0200.01 - Пневмоцилиндр ISO, D=100 ход 200 мм, нерж. шток, магнит |
| 1391.80.0250.01 - Пневмоцилиндр ISO, D=80 ход 250 мм, нерж. шток, магнит | 1391.100.0250.01 - Пневмоцилиндр, D=100 ход 250 мм, нерж. шток, магнит |
| 1391.80.0300.01 - Пневмоцилиндр ISO, D=80 ход 300 мм, нерж. шток, магнит | 1391.100.0300.01 - Пневмоцилиндр ISO, D=100 ход 300 мм, нерж. шток, магнит |
| 1391.80.0350.01 - Пневмоцилиндр, D=80 ход 350 мм, нерж. шток, магнит | 1391.100.0400.01- Пневмоцилиндр ISO, D=100 ход 400 мм, нерж. шток, магнит |
| 1391.80.0400.01 - Пневмоцилиндр ISO, D=80 ход 400 мм, нерж. шток, магнит | 1391.100.0450.01- Пневмоцилиндр, D=100 ход 450 мм, нерж. шток, магнит |
| 1391.80.0500.01- Пневмоцилиндр, D=80 ход 500 мм, нерж. шток, магнит | 1391.100.0500.01- Пневмоцилиндр ISO, D=100 ход 500 мм, нерж. шток, магнит |
| 1391.80.0600.01- Пневмоцилиндр, D=80 ход 600 мм, нерж. шток, магнит | 1391.100.0600.01- Пневмоцилиндр ISO, D=100 ход 600 мм, нерж. шток, магнит |
| 1391.80.0700.01 - Пневмоцилиндр ISO, D=80 ход 700 мм, нерж. шток, магнит | 1391.100.0700.01 - Пневмоцилиндр ISO, D=100 ход 700 мм, нерж. шток, магнит |
| 1391.100.0800.01 - Пневмоцилиндр ISO, D=100 ход 800 мм, нерж. шток, магнит | |
| 1391.100.0900.01- ПНЕВМОЦИЛИНДР ISO, D=100 ход 900 мм, нерж. шток, магнит | |
| 1391.100.1000.01- ПНЕВМОЦИЛИНДР ISO, D=100 ход 1000 мм, нерж. шток, магнит |
