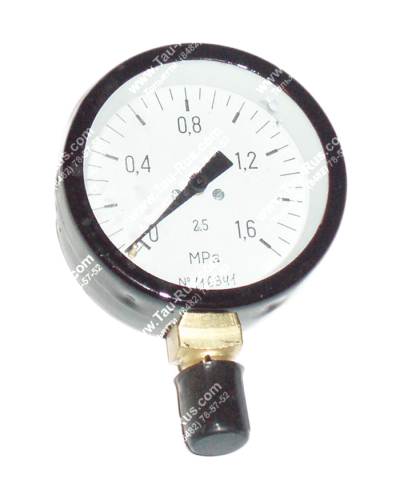

Манометр М-2/1

Манометр показывающий М-2/1 разработан для замеров избыточного давления неагpессивных по отношению к сталям и медным сплавам некристаллизующихся жидкостей, паров, газов, в том числе ацетилена и хладонов. Отметим, что данный манометр широко используется в пневматических системах и устройствах, например, в пневматических блоках управления ПБУ1, ПБУ2, ПБУ3, ПБУ9 и в устройствах осушки П-УОБ-2М.16, П-УОБ-2М.20.

Манометр М 2/1 выпускается во всеклиматическом исполнении В 2 по ГОСТ 15150 и устойчивым к воздействию температуры от -60 до +80 °С и влажности по группе Д 3 ГОСТ 12997 и является восстанавливаемым изделием.

Основные параметры манометра М-2/1

Параметр	Значение
Параметр	М-2/1
Верхнее значение диапазона показаний, кгс/см²	0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40
Степень защищенности от воздействия окружающей среды по ГОСТ 14254	IP40
Рабочий диапазон температуры окружающего воздуха, °С	-60...+80
Диаметр корпуса, мм	60
Толщина корпуса, мм	29
Резьба присоединительного штуцера	М12х1,5
Класс точности	1,5; 2,5
Нормальное положение корпуса	Вертикальное
Масса не более, кг	0,14
Межповерочный интервал, лет	1
Исполнение по устойчивости к внешним вибрационным воздействиям - вибропрочный, виброустойчивый	по VI ГОСТ 12997-84

Принцип работы манометра М-2/1

Принцип работы Манометр показывающий М-2/1

Конструкция манометра:
     1 - манометрическая пружина;
     2 - держатель;
     3 - тяга;
     4 - трубко-секторный механизм;
     5 - стрелка;
     6 - циферблат.

Действие манометра М-2/1 основано на уравновешивании измеряемого давления силой упругой деформации манометрической пружины 1(см. рисунок слева). Один конец манометрической пружины впаян в держатель 2, а другой (свободный) при помощи наконечника и тяги 3 соединяется с передаточным тpубко-сектоpным механизмом 4. На оси трубки надета стрелка 5 для отсчета показаний по шкале циферблата 6. Во время регулировки манометра диапазон хода стрелки достигается изменением длины плеча поводка тpубко-сектоpного механизма, а линейность показаний - изменением длины тяги.

Подготовка манометра М2/1 к работе:

манометр необходимо монтировать на объект путем ввинчивания его штуцера в гнездо при помощи гаечного ключа;
прикладывать усилие к корпуса манометра не допускается;
для уплотнения штуцера необходимо использовать кольцевую прокладку из фибры, фторопластовых материалов, красной меди, свинца;
по окончании монтажа места соединений необходимо проверить на герметичность максимальным рабочим давлением по паспорту манометра

Манометр М-2/1 следует подвергать следующими проверкам:

первичной проверке при выпуске в обращение, после ремонта и настройки;
периодичной проверке при эксплуатации и хранении;
внеочередной и инспекционной проверке - в случаях, предусмотренных ПР 50.2.002.

Возможные неисправности и методы их устранения:

при необходимости манометр подвергается текущему ремонту силами обслуживающего персонала;
перечень возможных неисправностей и методы их устранения указаны в таблице ниже.

Наименование неисправности и внешнее проявление	Вероятная причина	Методы устранения (ремонта)
1. Стрелка стоит неподвижно как при спаде давления, так и при его повышении	Засорился канал штуцера или подводящая магистраль	Прочистить канал штуцера и продуть подводящую магистраль
2. Манометр не держит давления	1. Негерметичность в месте соединений манометра с объектом 2. Негерметичность мест пайки пружины к держателю и наконечнику	1. Заменить уплотнительную прокладку и затянуть штуцер гаечным ключом 2. Произвести подпайку мест негерметичности припоем ПОС 40 ГОСТ 21931
3. Показания манометра не соответствуют действительным значениям измеряемой величины	Нарушена регулировка	Произвести регулировку по давлению при плавном повышении давления от нуля до максимального рабочего давления (по паспортным данным манометра) стрелка должна совершить ход на 270°

Перечень манометров и мановакуумметpов из данной серии:
М-1/1, МВ1/1, М-1/4, МВ1/4, М-3/1, МВ3/1, М-4/1, МВ-4/1.
