Гидрораспределитель ВЕХ16.44 (ВЕХ16 44 В110, ВЕХ16 44 Г24, ВЕХ16.44 В220)

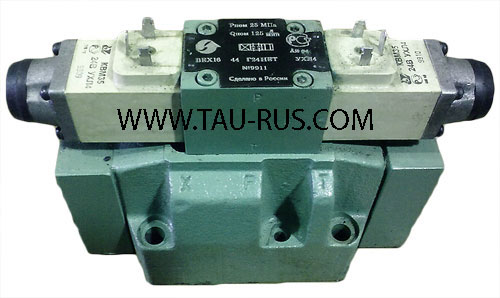

Гидрораспределители ВЕХ16.44.Г24, ВЕХ16.44.В110, ВЕХ16.44.В220 (ВЕХ16 44 Г24, ВЕХ16 44 В110, ВЕХ16 44 В220)Гидрораспределители ВЕХ16.44.Г24, ВЕХ16.44.В110, ВЕХ16.44.В220      Гидрораспределители ВЕХ16.44.Г24, ВЕХ16.44.В110, ВЕХ16.44.В220 из семейства гидрораспределителей типа В16 золотниковые четырехлинейные с электрогидравлическим управлением с условным проходом 16 мм и схемой распределения потоков рабочей жидкости 44 (смотри таблицу ниже) применяются для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
     Гидрораспределители BEX16 имеют электрогидравлическое управление. Распределители с электрогидравлическим управлением ВЕХ16-44-Г24, ВЕХ16-44-В110, ВЕХ16-44-В220 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает со схемой гидрораспределителей ВЕХ16.

     Структура условного обозначения гидрораспределителя ВЕХ16

Технические характеристики гидрораспределителей ВЕХ16 44 В220 (В110, Г24)

Наименование Кол-во эл/магнитов Управляющее напряжение, В Условный проход, мм Ном. давление на входе, МПа Расход рабочей жидкости, л/мин Масса не более, кг
Гидрораспределитель ВЕХ16.44.Г24 2 24 (пост. ток) 16 25 80-125 9,3
Гидрораспределитель ВЕХ16.44.В110 2 110 (перем. ток) 16 25 80-125 9,3
Гидрораспределитель ВЕХ16.44.В220 2 220 (перем. ток) 16 25 80-125 9,3

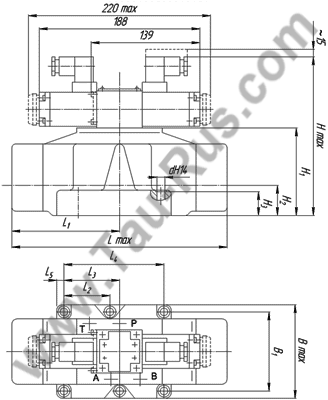

Габаритные и присоединительные размеры ВЕХ16 44 Г24, ВЕХ16 44 В110, ВЕХ16 44 В220

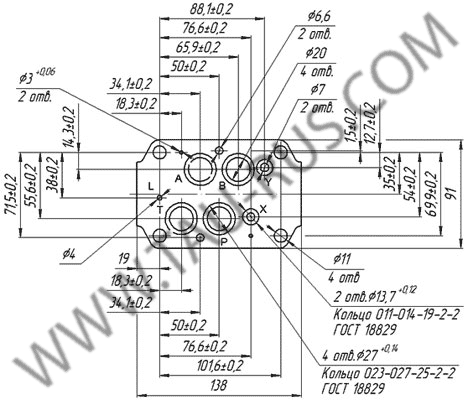

Присоединтельные размеры гидрораспределителей ВЕХ16 44 Г24, ВЕХ16 44 В110, ВЕХ16 44 В220 Габаритные размеры гидрораспределителей ВЕХ16 44 Г24, ВЕХ16 44 В110, ВЕХ16 44 В220
Размер Значение, мм
L 194
L1 97
L2 34,1
L3 50
L4 101,6
L5 -
В 91
В1 69,9
H 191
H1 96
H2 34
H3 43
d 11/6,8
   Примечания:
   - отверстие P - для входа рабочей жидкости под давлением;
   - отверстия A и B - для присоединения к другим гидравлическим устройствам;
   - отверстия T - отверстие для выхода рабочей жидкости в бак;
   - отверстия X - подвод потока управления;
   - отверстия Y - слив потока управления;
   - отверстие L - дренаж для исполнений ВММ16 и ВЕХ16Х
.

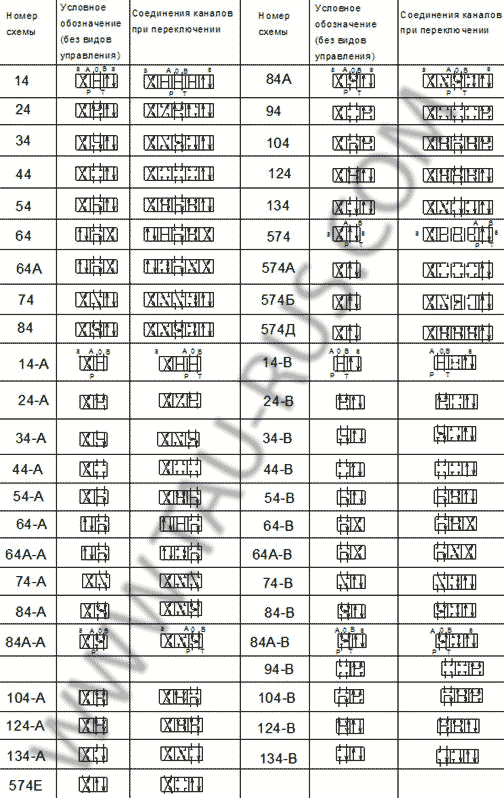

Схемы распределения потоков рабочей жидкостей ВЕХ16 (Ду=16мм)

Схема распределения потоков рабочей жидкостей гидрораспределителя ВЕХ16

     Пример условного обозначения при заказе гидрораспределителей с электрогидравлическим управлением, Ду=16 мм, со схемой распределения гидравлической жидкости 44, с управляющим напряжением 110 вольт переменного тока, для районов с умеренным климатом, категория размещения 4:
     Гидрораспределитель ВЕХ16.44.В110 УХЛ4
