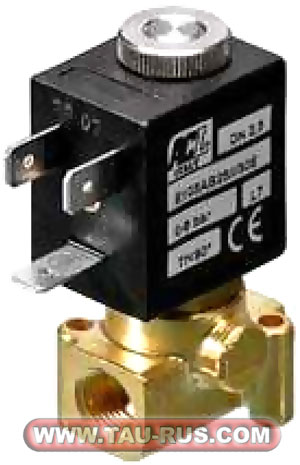

Тип 204: 2/2 нормально закрытый клапан прямого действия
- Электромагнитные клапаны E105... (нормально-закрытые, НЗ) прямого действия предназначены для контроля потока рабочего тела (жидкости или газа), находящегося под давлением. Клапан арматурный E105... может оснащаться катушками типа 3 и типа 4, которые различаются тяговым усилием и потребляемой электрической мощностью, что определяет величину рабочего давления пропускаемого потока.
- Электромагнитные клапаны E105..., представленные в данном разделе, могут быть использованы с широким
рядом жидкостей и газов в любых отраслях промышленности.
- Максимальная вязкость потока жидкости 25 сСт (25 мм/с²)
- Температура окружающей среды -10...+55 °С (класс катушки F), -10...+85°С (класс катушки H).
- Продолжительность включения катушки 100%.
- Степень защиты электроразъема катушки IP65.
- Масса клапана 0,1 кг, масса клапана с катушкой типа 3 - 0,13 кг.
- Положение при монтаже любое.
- Применяемые материалы: корпус клапана латунь (прочность корпуса 50 бар / 5 МПа), арматурная трубка латунь, плунжер, сердечник и пружина нержавеющая сталь, уплотнения NBR (пербунан), FPM (вайтон), EPDM.
- Возможные опции: клапан может поставляться без катушки, покрытие корпуса никелем (/K/), исполнение для работы с кислородом (/P/), установка взрывобезопасной катушки EEx m T4 CESI 03 ATEX 213xII.
|
|
 |
Таблица технических характеристик
Код для заказа |
Присоединение, BSP |
Расход, м³/час |
Перепад давлений, бар |
Тип катушки |
Клапан E105AB12 |
1/8" |
0,04 |
0-25 |
тип 3 |
Клапан E105AB20 |
1/8" |
0,09 |
0-25 |
тип 3 или 4 |
Клапан E105AE20 |
1/8" |
0,09 |
0-25 |
тип 3 или 4 |
Клапан E105AV20 |
1/8" |
0,09 |
0-25 |
тип 3 или 4 |
Клапан E105AB25 |
1/8" |
0,14 |
0-16 |
тип 3 или 4 |
Клапан E105AB40 |
1/8" |
0,35 |
0-6 |
тип 3 или 4 |
Клапан E105AV40 |
1/8" |
0,35 |
0-6 |
тип 3 или 4 |
|
Пневмосхема и принцип работы
|
Устройство и размеры арматурных клапанов E105...
 |
Пояснения к рисунку выше:
1. Гайка фиксации катушки. 2. Катушка. 3. Плунжер в сборе. 4. Арматурная трубка.
|
