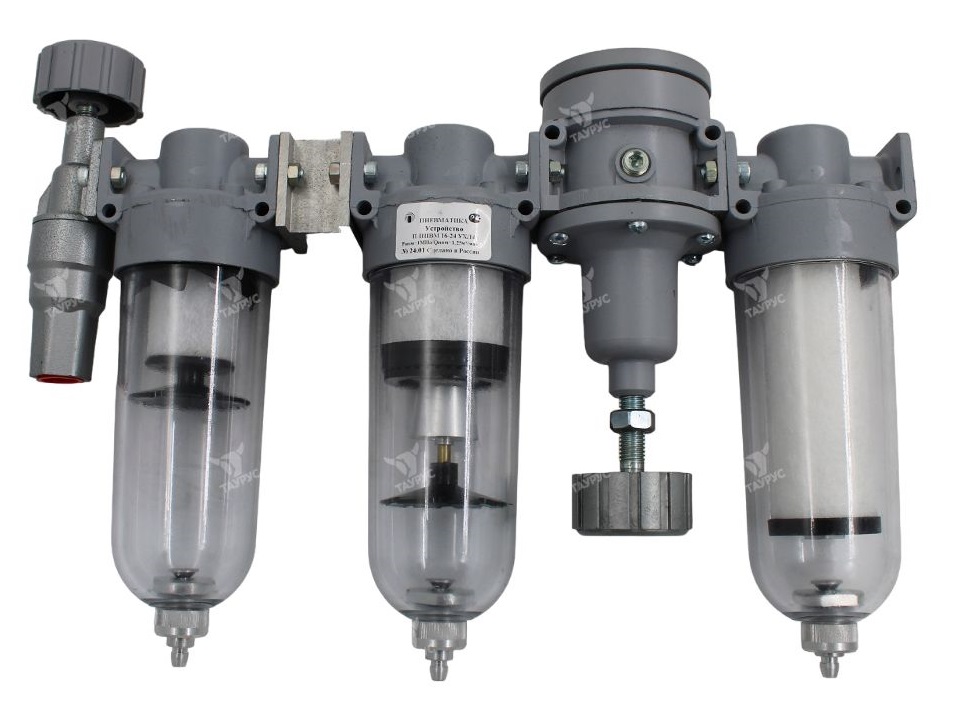

Устройство очистки и подготовки сжатого воздуха П-ППВМ10-24(14), П-ППВМ16-24(14)

Описание устройств очистки воздуха П-ППВМ

Устройства очистки воздуха П-ППВМ 10 и П-ППВМ 16 предназначены для подготовки сжатого воздуха для газостатических подшипников шлифовальных станков и пневмоприводах различного назначения с повышенными требованиями к очистке воздуха.

Устройство П-ППВМ10.14(24) и П-ППВМ16.14(24) обеспечивает:

• предварительную очистку сжатого воздуха от твердых частиц, капельной влаги и масла;
• осушку сжатого воздуха;
• удаление отделенного конденсата;
• тонкую очистку сжатого воздуха;
• регулирование и автоматическое поддержание на заданном уровне величины давления;
• визуальный контроль регулируемого давления;
• отключение пневматического привода от питающей магистрали;
• предотвращение обратных потоков сжатого воздуха.

Характеристики устройств подготовки сжатого воздуха П-ППВМ 10.14, П-ППВМ 10.24 и П-ППВМ 16.14, П-ППВМ 16.24

Сжатый воздух, подводимый к устройству очистки сжатого воздуха П-ППВМ, должен быть очищен не грубее 12 класса загрязненности по ГОСТ 17433-80.

Монтажное положение фильтра-влагоотделителя, осушителя и фильтра тонкой очистки — вертикальное. Для закрепления устройства очистки используют отверстия диаметром 6,6 мм.

Состав, устройство и работа П-ППВМ и его составных частей

При закрытии вентиля 1 осуществляется перекрытие входного канала.  При открытии вентиля 1 подается давление на вход фильтра влагоотделителя 2. При открытом вентиле обратный клапан предотвращает обратные потоки воздуха и разгерметизацию устройства.

Фильтр влагоотделитель 2 является аппаратом центробежного действия, в котором под давлением центробежных сил происходит отделение влаги, масла и механических примесей. Очищенный таким образом сжатый воздух, проходя дополнительно через фильтрующий элемент, поступает на вход коллектора 3, имеющего сверху отверстие К 1/2", закрытое пробкой 4, предназначенное для дополнительного отбора сжатого воздуха после фильтра-влагоотделителя.

Фильтр-осушитель 5 является фильтром смешанного контактно-центробежного действия, в котором поступающий в фильтр воздух проходит через специальные фильтрующие элементы, далее через закручивающее устройство, и затем уже осушенный поступает на вход пневмоклапана редукционного 6, где происходит редуцирование давления сжатого воздуха, величина которого устанавливается винтом 15.

Фильтр тонкой очистки 7 является фильтром контактного действия, в котором поступающий в фильтр воздух проходит через многослойный фильтрующий элемент. В фильтре 7 происходит окончательная очистка сжатого воздуха.

В фильтре-влагоотделителе 2 в прозрачном стакане 9 установлен полуавтоматический 10 или автоматический 11 конденсатоотводчик. Полуавтоматический отводчик работает следующим образом. При наличии давления в стакане 9 отводчик запирается на резиновое кольцо, осуществляя герметизацию стакана. При сбросе давления в стакане, отводчик открывается и отделенный конденсат сливается через резьбовое отверстие М8х1. При повторной подаче давления в стакан отводчик запирается.

При необходимости слива конденсата под давлением на отводчике имеется приводное кольцо 12, которое необходимо переместить вверх до упора.

Автоматический конденсатоотводчик 11 поплавкового типа закрывается при наличии давления в стакане 9. По мере накопления отделенного конденсата поплавок всплывает и под давлением осуществляется сброс отделенного конденсата через сливное отверстие М10х1.

По мере слива конденсата дренажное отверстие автоматического конденсатоотводчика закрывается. При отсутствии давления в стакане 9 отделенный конденсат сливается через открывающееся дренажное отверстие.

Автоматический конденсатоотводчик может устанавливаться только в фильтре-влагоотделителе 2. Полуавтоматический отводчик может устанавливаться как в фильтре-влагоотделителе 2, так и в фильтре-осушителе 5 и в фильтре тонкой очистки 7.

Порядок установки П-ППВМ 16.14 и П-ППВМ 16.24

2.Вертикальная ось стакана 9 должна располагаться вертикально. Для устройства с автоматическим конденсатоотводчиком отклонение от вертикали не должно превышать 5°.

3.Порядок установки устройства:
- выньте полиэтиленовые заглушки из входного и выходного отверстий;
- заверните манометр 13, снимаемый для транспортировки, в пневмоклапан редукционный 6;
- закройте вентиль 14 входного клапана 1;
- при помощи шпилек (или болтов) закрепите П-ППВМ на вертикальной стенке, используя отверстия 6,6 мм так, что бы обеспечить требования пунктов 1 и 2.
- подведите давление сжатого воздуха к входному отверстию;
- после подачи давления к входному отверстию вентиля с обратным клапаном 1 откройте вентиль 14;
- оставляя выход устройства П-ППВМ 16-24(14) открытым, осуществите продувку устройства сжатым воздухом в течение 1 мин. давление не более 0,16 МПа и верните вентиль 14 в исходное положение;
- подсоедините к выходному отверстию входной патрубок пневмопривода (пневмосистемы); - регулировочным винтом 15 пневмоклапана редукционного установите необходимый уровень давления, контролирую его по манометру 13, регулировочный винт застопорите контргайкой 16.
