Принцип действия распределителей 4WE10 серии 3X и 4X

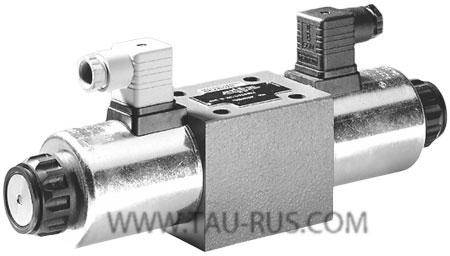

Устройство гидрораспределителей Rexroth 4WE10A3X/EG24(W110,W230)N9K4, 4WE10B3X/EG24(W110,W230)N9K4, 4WE10C3X/EG24(W110,W230)N9K4, 4WE10D3X/EG24(W110,W230)N9K4, 4WE10Y3X/EG24(W110,W230)N9K4, 4WE10M3X/EG24(W110,W230)N9K4, 4WE10H3X/EG24(W110,W230)N9K4, 4WE10J3X/EG24(W110,W230)N9K4, 4WE10E3X/EG24(W110,W230)N9K4, 4WE10G3X/EG24(W110,W230)N9K4

Переключаемые электромагнитами золотниковые гидрораспределители 4WE10...3X(4X) управляют пуском, остановкой и направлением движения потока жидкости.

Основными элементами распределителя являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.

Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.

При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.

Монтажная поверхность распределителей 4WE10

Монтажная поверхность (установочные размеры) гидрораспределителей Rexroth 4WE10...3X(4X)

Идентификационный код и параметры гидрораспределителей Rexroth 4WE10...3X(4X)...

Структура условного обозначения

4WE

3X/

G24

N9 K4

Ручное дублирование:
N9 = со скрытым ручным дублированием (стандарт)
N = с ручным дублированием
без обознач. = без ручного дублирования

Наличие электроразъёма:
K4 = без электроразъёма (стандарт)

Напряжение питания:
G24 = постоянный ток 24 В
W230 = переменный ток 230 В 50/60 Гц
W110 = Переменный ток 120 В или 110 В 50/60 Гц

C = Мокрый (переключаемый в масле) магнит со съемной катушкой

Тип возврата золотника:
без обознач. = с пружинным возвратом
O = без пружинного возврата
OF = без пружинного возврата с фиксатором

Серия 3X: раздельное подключение
Серия 4X: общее подключение

Тип золотника (см. гидросхемы ниже):

A
B
C
D

Y
E
F
T

H
J
Q
L

M
P
R
V

W
U
G

Типоразмер (условный проход) 10

Четырёхлинейный гидрораспределитель с работающими в масле электромагнитами постоянного или переменного тока

Характеристики

Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T	бар	Пост. ток	Перем. ток
		315 210	315 160
Максимальный расход	л/мин	до 120	до 120
Рабочая жидкость	Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости	ºС	-30 ... +80
Температура окружающей среды	ºС	до +50
Диапазон вязкостей жидкости	мм²/с	2,8 ... 500
Допустимая степень загрязнения жидкости	класс 9 по NAS 1638
Время выдерживания в переключенном состоянии	длительное
Масса с одним электромагнитом	кг	4,7(=), 3,9(~)
Масса с двумя электромагнитами	кг	6,3(=), 4,7(~)

ПРИМЕЧАНИЕ: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов.
Эффективная фильтрация предотвращает возникновение неисправностей и одновременно повышает срок службы компонентов.
ПРИМЕЧАНИЕ 1: Требования по контролю состояния рабочей жидкости, а также предельные значения загрязнений даны в техническом паспорте R-RS 07300. Для выбора фильтров см. технические паспорта R-RS 50070, R-RS 50076, R-RS 50081, R-RS 50086, R-RS 50087 и R-RS 50088.

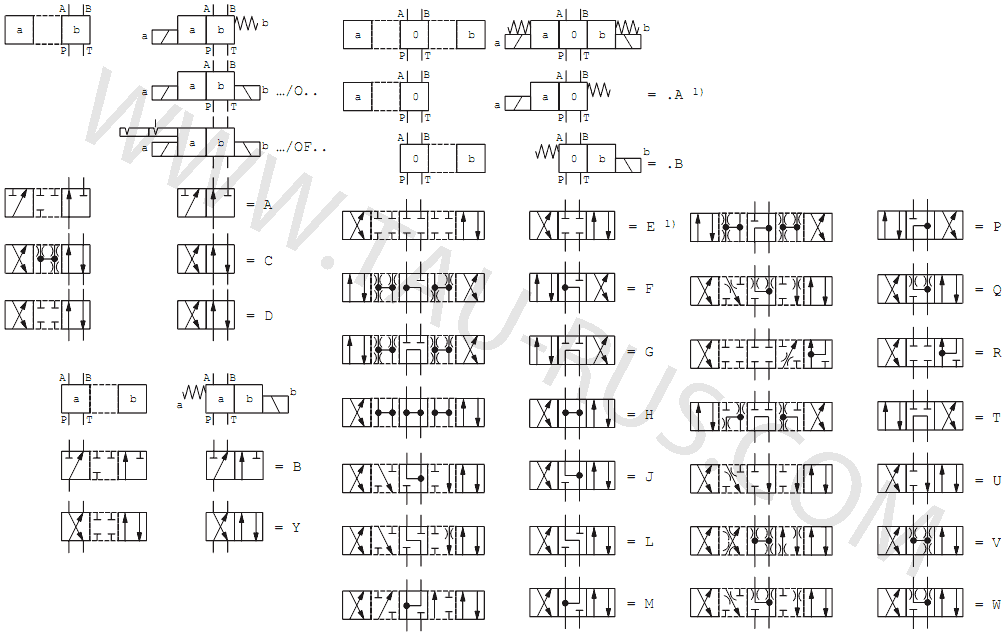

Гидравлические схемы (конфигурации) распределителей Rexroth 4WE10 серий 3X и 4X


ПРИМЕЧАНИЕ: Условное обозначение Е только с положением "а" указывается при заказе, как ...ЕА... Осторожно: избегайте превышения допустимого давления при применении дифференциального гидроцилиндра!

Принцип действия гидрораспределителей типа 4WE10...3X/O(OF)C...

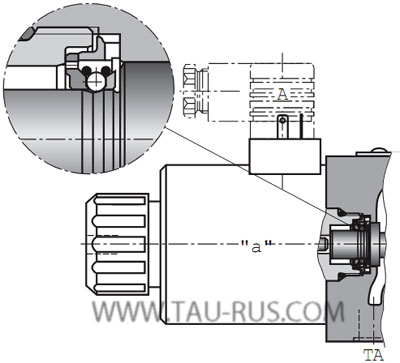

Принцип действия гидрораспределителей Rexroth 4WE10 D 3X/OCG24(W110,W230), 4WE10 D 3X/OFCG24(W110,W230)

Гидрораспределители 4WE10...3Х/OС... (возможен при обозначениях А, С и D).
Двухпозиционные гидрораспределители с двумя магнитами и без фиксатора. При отсутствии управляющего сигнала определенная позиция не задается.

Гидрораспределители 4WE10...3Х/OFС... (импульсный, возможен при обозначениях А, С и D).
Двухпозиционные гидрораспределители с двумя магнитами и фиксатором. Положение переключенного золотника фиксируется и длительное включение магнита не требуется (см. рис. слева).

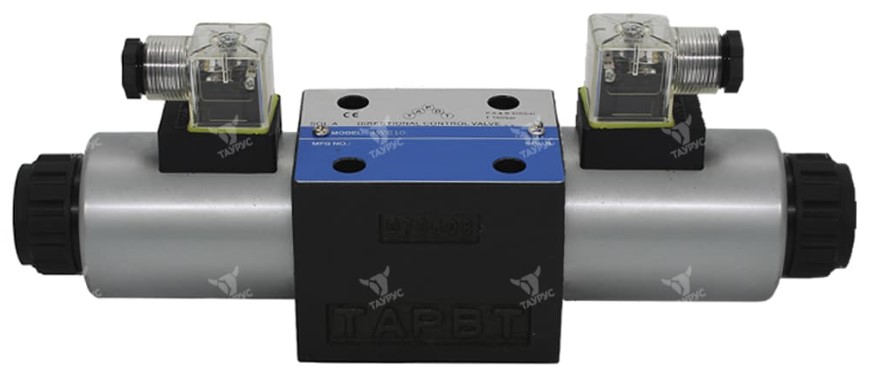

Предпочтительные типы гидрораспределителей Rexroth 4WE10...3X для подбора аналогов

Гидрораспределитель 4WE 10 A3X/CG24N9K4	Гидрораспределитель 4WE 10 H3X/CW110N9K4
Гидрораспределитель 4WE 10 B3X/CG24N9K4	Гидрораспределитель 4WE 10 M3X/CW110N9K4
Гидрораспределитель 4WE 10 C3X/CG24N9K4	Гидрораспределитель 4WE 10 J3X/CW110N9K4
Гидрораспределитель 4WE 10 D3X/CG24N9K4	Гидрораспределитель 4WE 10 E3X/CW110N9K4
Гидрораспределитель 4WE 10 D3X/OFCG24N9K4	Гидрораспределитель 4WE 10 G3X/CW110N9K4
Гидрораспределитель 4WE 10 Y3X/CG24N9K4	Гидрораспределитель 4WE 10 A3X/CW230N9K4
Гидрораспределитель 4WE 10 H3X/CG24N9K4	Гидрораспределитель 4WE 10 B3X/CW230N9K4
Гидрораспределитель 4WE 10 M3X/CG24N9K4	Гидрораспределитель 4WE 10 C3X/CW230N9K4
Гидрораспределитель 4WE 10 J3X/CG24N9K4	Гидрораспределитель 4WE 10 D3X/CW230N9K4
Гидрораспределитель 4WE 10 E3X/CG24N9K4	Гидрораспределитель 4WE 10 D3X/OFCW230N9K4
Гидрораспределитель 4WE 10 G3X/CG24N9K4	Гидрораспределитель 4WE 10 Y3X/CW230N9K4
Гидрораспределитель 4WE 10 A3X/CW110N9K4	Гидрораспределитель 4WE 10 H3X/CW230N9K4
Гидрораспределитель 4WE 10 B3X/CW110N9K4	Гидрораспределитель 4WE 10 M3X/CW230N9K4
Гидрораспределитель 4WE 10 C3X/CW110N9K4	Гидрораспределитель 4WE 10 J3X/CW230N9K4
Гидрораспределитель 4WE 10 D3X/CW110N9K4	Гидрораспределитель 4WE 10 E3X/CW230N9K4
Гидрораспределитель 4WE 10 D3X/OFCW110N9K4	Гидрораспределитель 4WE 10 G3X/CW230N9K4
Гидрораспределитель 4WE 10 Y3X/CW110N9K4

Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей Rexroth 4WE10 из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.

4WE10 гидрораспределители Rexroth с электромагнитным управлением, серии 3X и 4X
