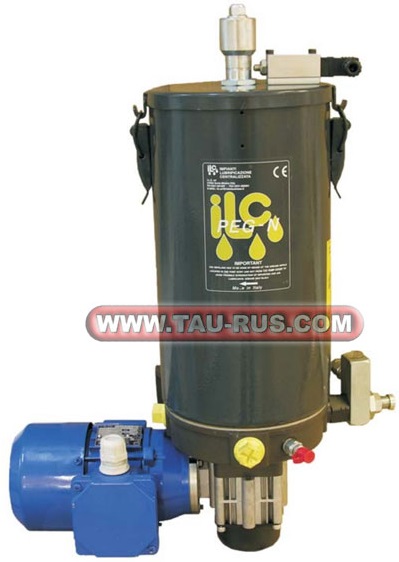

Описание плунжерных насосных станций PEG
Насосная станция PEG может иметь от одного до трёх качающих узлов (стандартная версия оборудована одним качающим элементом) с регулируемым или нерегулируемым расходом. Каждый качающий узел оборудован предохранительным клапаном для защиты системы от возможных перегрузок. В случае, когда необходимо иметь больший расход можно объединить три выхода качающих узлов в одну линию. Центральный вал приводится во вращение шестерней для обеспечения всасывания качающего элемента.
Бак 5-ти литровый и 10-ти литровый металлические. Насосные станции имеют уже установленное реле нижнего уровня смазки. Заполнение бака должно осуществляться через пресс-маслёнку во избежание возможного попадания грязи и пузырей воздуха.
Основные параметры станций PEG-5N, PEG-10N
|
Параметр |
Значение |
|
|
Станция PEG-5N/80R (90.898.1) |
Станция PEG-10N/30 (90.922.0) |
|
|
Подача за цикл |
0,16 см³/цикл - фиксированный качающий узел |
|
|
Передаточное число |
1-80 |
1-30 |
|
Частота цикл/мин |
17 / 20 |
46 / 55 |
|
Базовый тип подачи |
Регулируемая |
Фиксированная |
|
Количество качающий узлов |
от 1 до 3 |
от 1 до 3 |
|
Трёхфазный двигатель |
220 / 380 В - 50 Гц |
|
|
Бак |
5 л |
10 л |
|
Макс. рабочее давление |
50 бар (5 МПа) |
|
|
Тип смазки |
Смазка с классом до NLGI 2 (к-т пенетрации не менее 265) |
|
Размеры насосной станции PEG-5N/80R (90.898.1)
Размеры насосной станции PEG-10N/30 (90.922.0)
Пример условного обозначения при заказе насосной станции PEG а также дополнительных качающих узлов:
90.898.1_(PEG-5N/80R) - Станция смазки, бак 5л, 17 цикл/мин., 0-0,16 см3/цикл, 500 бар, G1/4'', ~220/380В
90.922.0_(PEG-10N/30) - Станция смазки, бак 10л, 0,16 см3/цикл, 500 бар, G1/4'', ~220/380В
90.900.0 - Качающий узел 0,16 см3/цикл, 500 бар, G1/4''
90.900.1 - Качающий узел с пресс-масленкой, 0,16 см3/цикл, 500 бар, G1/4''
90.900.3 - Качающий узел регулируемый 0-0,16 см3/цикл, 500 бар, G1/4''
