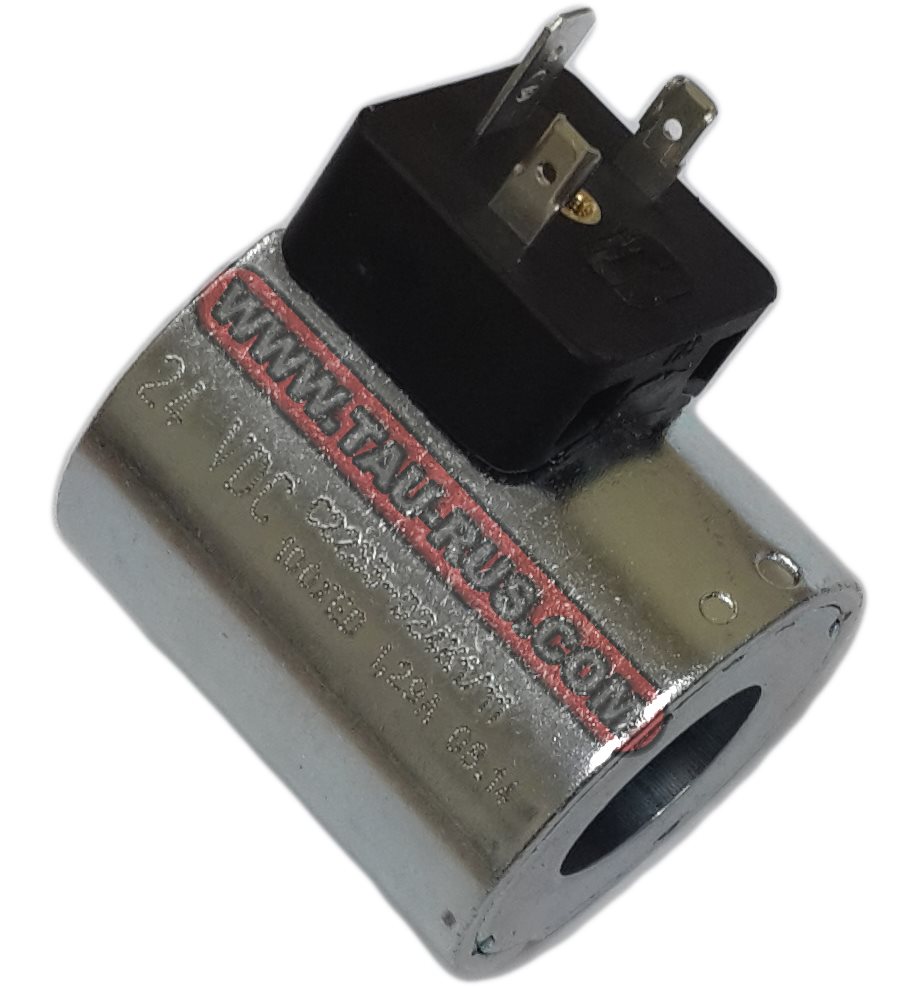

Описание и назначение катушек (электромагнитов) C22S3, C20.6S3
Электромагниты состоят из двух основных частей: арматурной трубки и катушки. Трубка ввинчивается в корпус клапана и содержит плунжер, который, будучи погруженным в масло, перемещается без износа. Внутренняя часть арматурной трубки, контактирующая с маслом в возвратной линии, обеспечивает рассеивание тепла.
Катушка прикрепляется к трубке при помощи резьбового кольца, и может поворачиваться на 360° с целью размещения её в имеющемся пространстве.
Наиболее применяемыми электромагнитами данного типа являются:
Для постоянного тока:
- катушка (соленоид) C22S3-D24K1/11
- катушка (соленоид) C22S3-D12K1/11
- катушка (соленоид) C20.6S3-A110K1
- катушка (соленоид) C20.6S3-A220K1
Потребляемые ток и мощность для электромагнитного клапана DS3
Типы катушек для постоянного тока(значения ±5%)
| Суффикс |
Номинальное напряжение [В] |
Сопротивление при 20ºС |
Потребляемый ток [А] |
Потребляемая мощность [Вт] | Код катушки | |
| K1 | K7 | |||||
| D12 | 12 | 4,4 | 2.72 | 32.6 | 1902860 | 1902940 |
| D24 | 24 | 18.6 | 1.29 | 31 | 1902861 | 1902941 |
| D28 | 28 | 26 | 1.11 | 31 | 1903082 | |
| D48 | 48 | 78.6 | 0.61 | 29.3 | 1902863 | |
| D110 | 110 | 423 | 0.26 | 28.6 | 1902864 | |
| D220 | 220 | 1692 | 0.13 | 28.6 | 1902865 | |
В таблице показаны значения тока и потребляемой мощности, соответствующие различным типам катушек для постоянного тока.
Подача выпрямленного тока осуществляется путём подключения клапана (за исключением катушки D12) к источнику переменного тока (50 или 60 Гц), выпрямляемого посредством диодного моста, встроенного в разъёмы типа “D”
Типы катушек для переменного тока(значения ±5%)
| Суффикс |
Номинальное напряжение [В] |
Частота [Гц] |
Сопротивление при 20ºС [Ом](±1%) |
Потребляемый пусковой ток [А](±5%) |
Потребляемый ток удержания [А] (±5%) | Потребляемая пусковая мощность (±5%)[ВА] | Потребляемая мощность удержания (±5%)[ВА] | Код катушки К1 и К12 |
| A24 | 24 | 50 | 1.46 | 8 | 2 | 192 | 48 | 1902830 |
| A48 | 48 | 5.84 | 4.4 | 1.1 | 204 | 51 | 1902831 | |
| A110 | 110В/50Гц | 50/60 | 32 | 1,84 | 1902832 | |||
| 120В/60Гц | 1,56 | 0,39 | 188 | 47 | ||||
| A230 | 110В/50Гц | 140 | 0,76 | 0,19 | 176 | 44 | 1902833 | |
| 120В/60Гц | 0,6 | 0,15 | 144 | 36 | ||||
| F110 | 110 | 60 | 26 | 1,6 | 0,4 | 176 | 44 | 1902834 |
| F220 | 220 | 106 | 0,8 | 0,2 | 180 | 45 | 1902835 |
В таблице показаны значения тока и потребляемой мощности при пуске и при удержании, соответствующие различным типам катушек для переменного тока.
Электромагниты (соленоиды, катушки) постоянного тока (C22S3-D24K1, C22S3-D12K1 и др.)
|
1 |
- |
2 |
3 |
/ |
4 |
|
C22S3 |
D24 |
K1 |
11 |
| 1 | Тип устройства | C22S3 - катушка постоянного тока для распределителей DS3 |
| 2 | Напряжение питания |
D12= 12 В D24= 24 В D28= 28В D48= 48 В D110 = 110 В D220 = 220 В |
| 3 | Электрическое соединение катушки |
K1= вилка электроразъёма DIN 43650 (стандартный вариант) K7= вилка электроразъёма DEUTSCH DT04 2P (поставляется только с катушками D12 и D24) K12= катушки с разъемом K1 и электроразъемы DUAL DIN 43650 |
| 4 | Номер серии (габаритные и монтажные размеры не изменяются от 10 до 19) |
10 11 12 |
ПРИМЕЧАНИЕ: запасные части для электроразъема К12 (DUAL DIN) могут быть заказаны по коду 0672136
Электромагниты переменного тока (C20.6S3-A110-K1/10, C20.6S3-A220K1/10,C20.6S3-A24K1/10 и др.)
|
1 |
- |
2 |
3 |
/ |
4 |
|
C20.6S3 |
A110 |
K1 |
10 |
| 1 | Тип устройства | C20.6S3 - катушка переменного тока для распределителей DS3 |
| 2 | Напряжение питания |
A24 = 24 В - 50 Гц A48 = 48 В - 50 Гц A110 = 110 В - 50 Гц (120 В - 60Гц) A230 = 230 В - 50 Гц ( 240В - 60 Гц) F110 = 110 В - 60 Гц F220 = 220 В - 60 Гц |
| 3 | Электрическое соединение катушки |
K1= вилка электроразъёма DIN 43650 (стандартный вариант) K12= катушки с разъемом K1 и электроразъемы DUAL DIN 43650 |
| 4 | Номер серии (габаритные и монтажные размеры не изменяются от 10 до 19) |
10 11 12 |
ПРИМЕЧАНИЕ: запасные части для электроразъема К12(DUAL DIN) могут быть заказаны по коду 0672136
Запчасти для клапана постоянного тока
|
1 |
Фиксирующая гайка для катушки с уплотнительным кольцом код.0119412 |
|
2 |
Уплотнительное кольцо тип ORM 0220 20(22x2) |
|
3 |
Катушка (см.идентификационный код) |
|
4 |
Трубка электромагнита для стандартной версии: |
|
5 |
Уплотнительное кольцо тип OR 2062 (15.6x1.78) |
|
6 |
Уплотнительные кольца типа OR 2037 (9.25x1.78) -4шт. |
Запчасти для клапана переменного тока
|
1 |
Фиксирующая гайка для катушки код.0119333 |
|
2 |
Установочная шайба код 0550483 |
|
3 |
Катушка (см.идентификационный код) |
|
4 |
Трубка электромагнита: |
|
5 |
Уплотнительное кольцо тип OR 2062 (15.6x1.78) |
|
6 |
Уплотнительные кольца типа OR 2037 (9.25x1.78) -4шт. |
Нижеприведённые коды включают уплотнительные кольца, поз. 2, 5 и 6
Код 1985406 Уплотнения NBR
Код 1985410 Уплотнения FPM (вайтон)
ВИНТЫ
Крепёжные винты (4 шт.) типа TCEI M5x30 (рекомендуется класс 12.9).
Крутящий момент при затягивании 5 Нм (винты А8.8) 8 Нм (винты А12.9)
