Описание пневмоклапанов редукционных П-РК

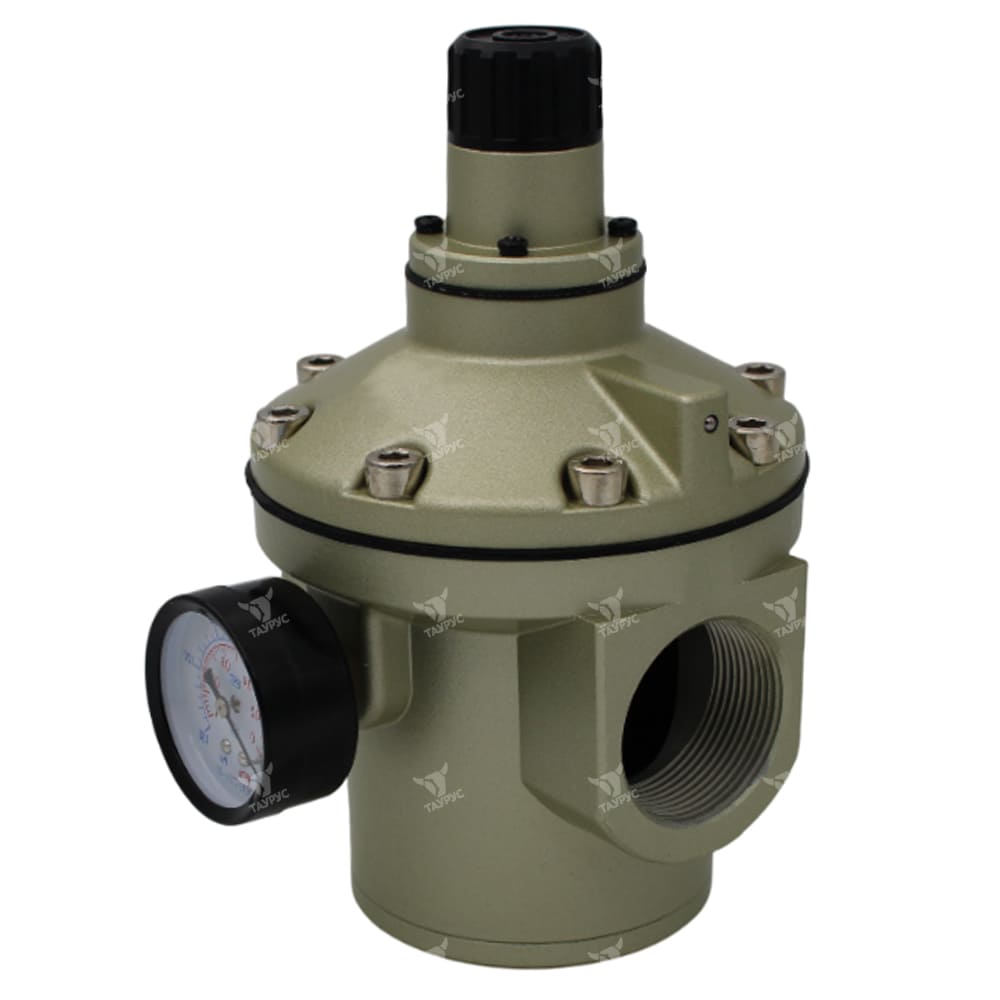

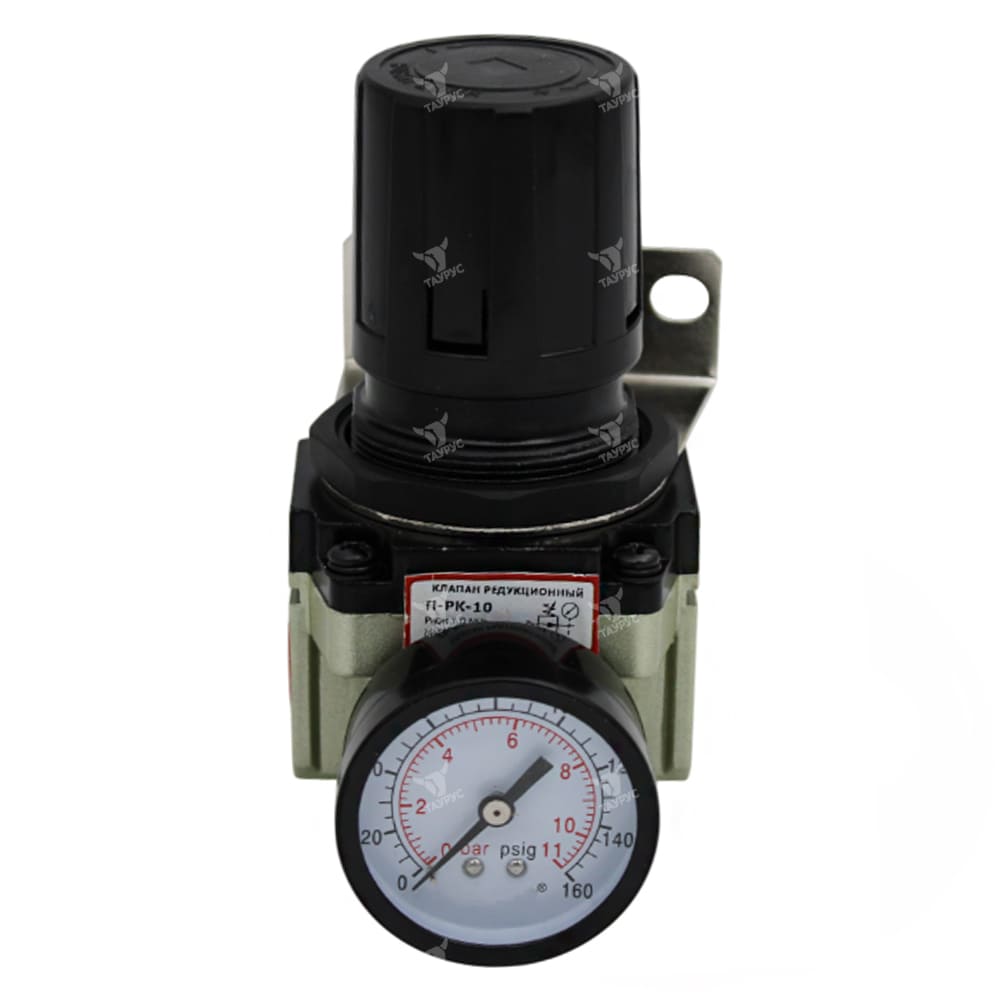

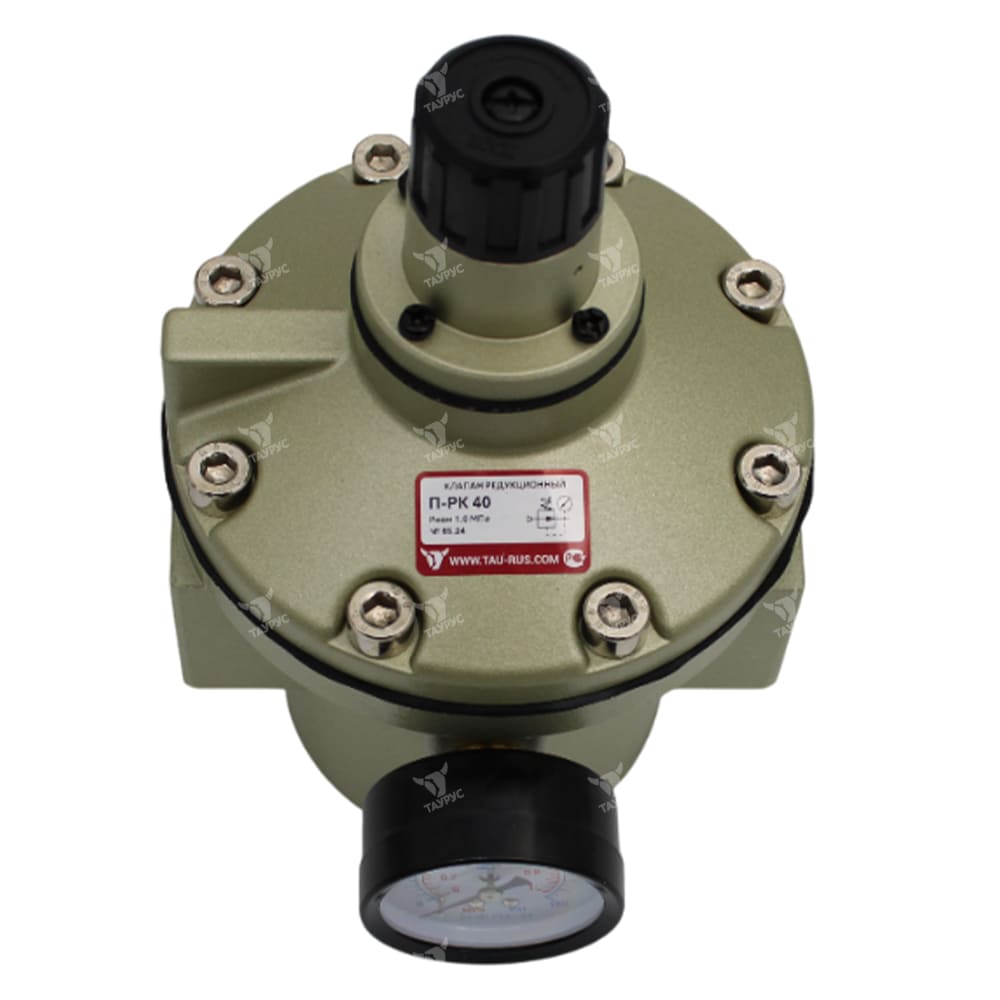

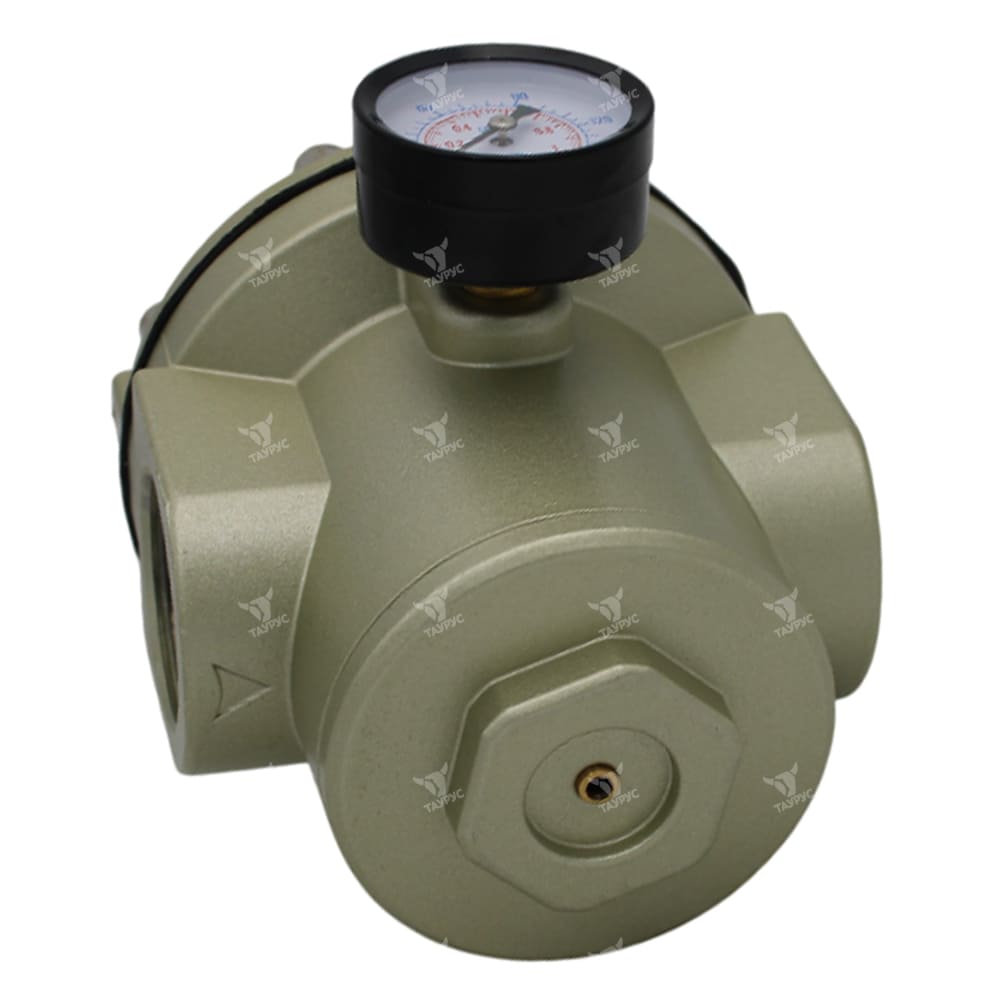

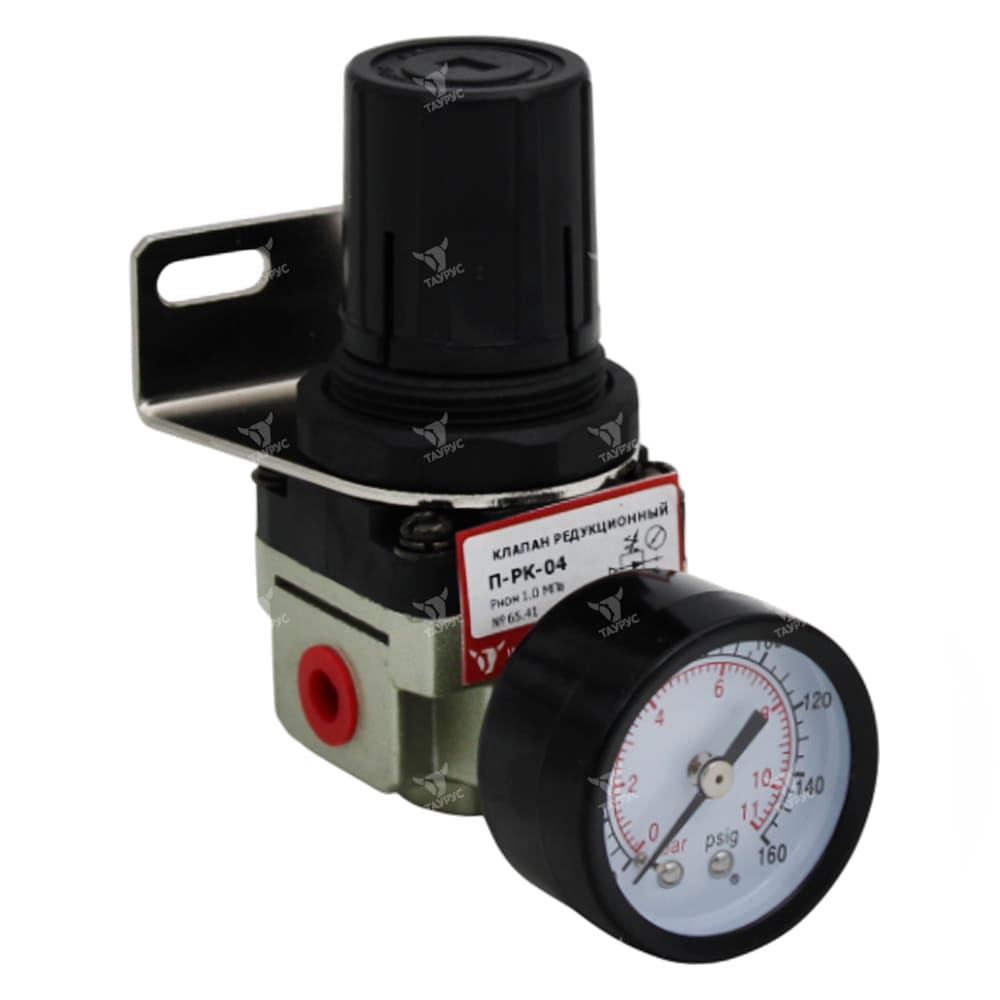

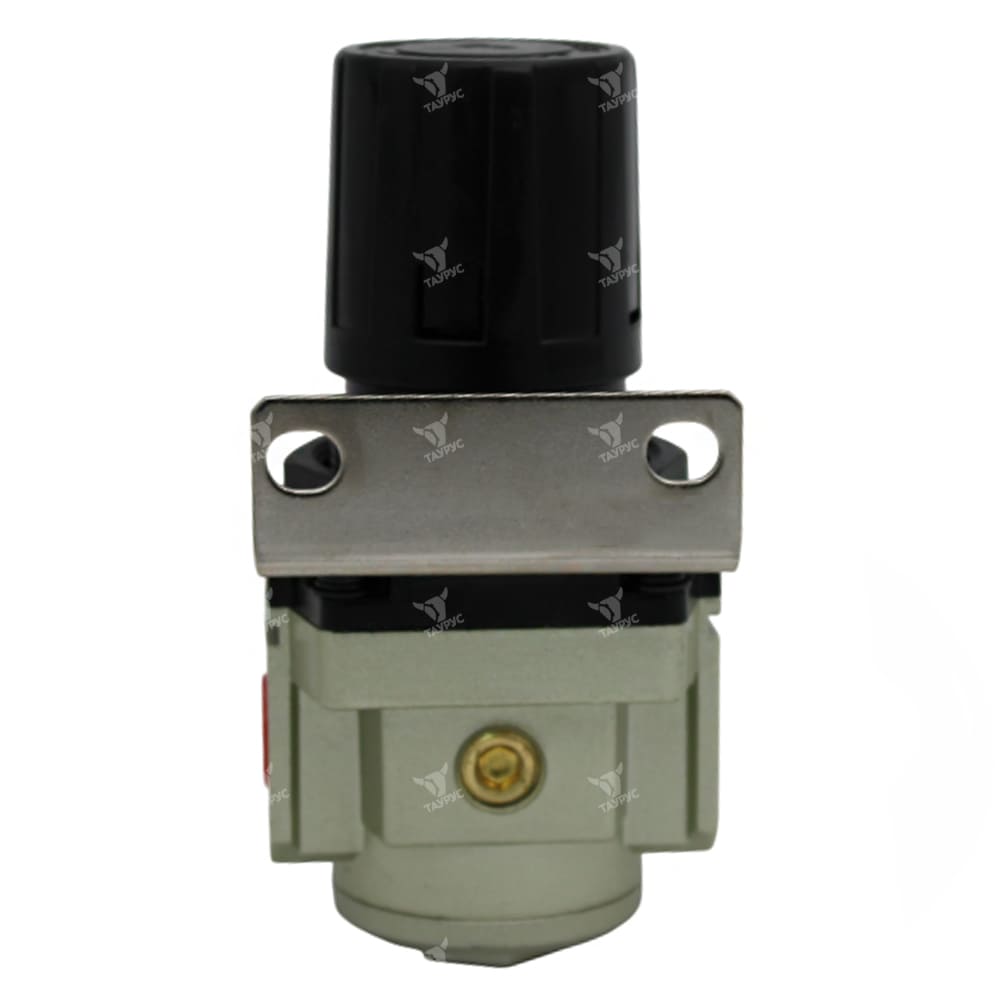

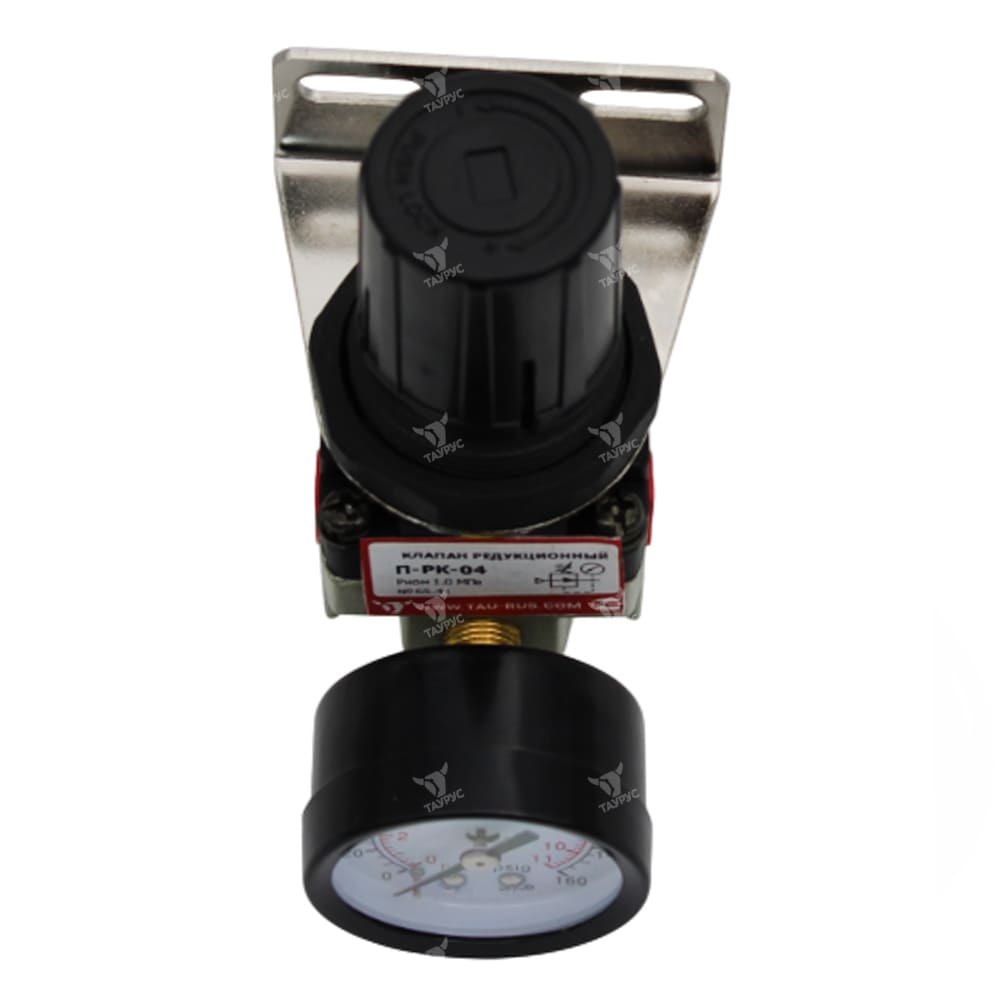

Пневмоклапаны редукционные П-РК-4, П-РК-6, П-РК-10, П-РК-16, П-РК-25, П-РК-40, П-РК-50 с условным проходом 4, 6, 10, 16, 25, 40 и 50 мм соответственно применяются для понижения давления рабочей среды (сжатого воздуха) и поддержания его заданной величины в пневматических приводах. Регулировка давления осуществляется при помощи ручки, находящейся на корпусе редукционного клапана.
Присоединение – резьбовые отверстия с трубной цилиндрической резьбой в корпусе пневмоклапана.
Рабочая среда – сжатый воздух под давление от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433.
Климатическое исполнение – УХЛ и О, категория размещения 4 по ГОСТ 15150.
Могут применяться как отдельный элемент пневмопривода, так и в составе блоков подготовки воздуха. Например, в блоках БК-М.
Принцип работы, функционал и установка
Принцип работы редукционного клапана П-РК основан на автоматическом изменении проходного сечения при изменении давления и расхода на входе. Таким образом поддерживает постоянная настроенная величина давления на выходе. При понижении выходного давления, по сравнению с давлением настройки, мембрана внутри клапана под действием пружины прогибается и отжимает дроссельный клапан, увеличивая проход для воздуха и, тем самым, его давление и расход. При повышении выходного давления происходит обратный процесс.
Настроечная ручка редукционного клапана позволяет плавно изменять величину давления на выходе в пределах диапазона настройки (0,05 – 0,85 МПа). При надавливании на рукоятку она легко фиксируется в нужном положении.
Пневмоклапаны П-РК могут быть установлены в любом пространственном положении.
Мы поставляем фильтры-влагоотделители П-РК двух производителей: П-РК (ТАУРУС); П-РК (ПНЕВМОАППАРАТ).

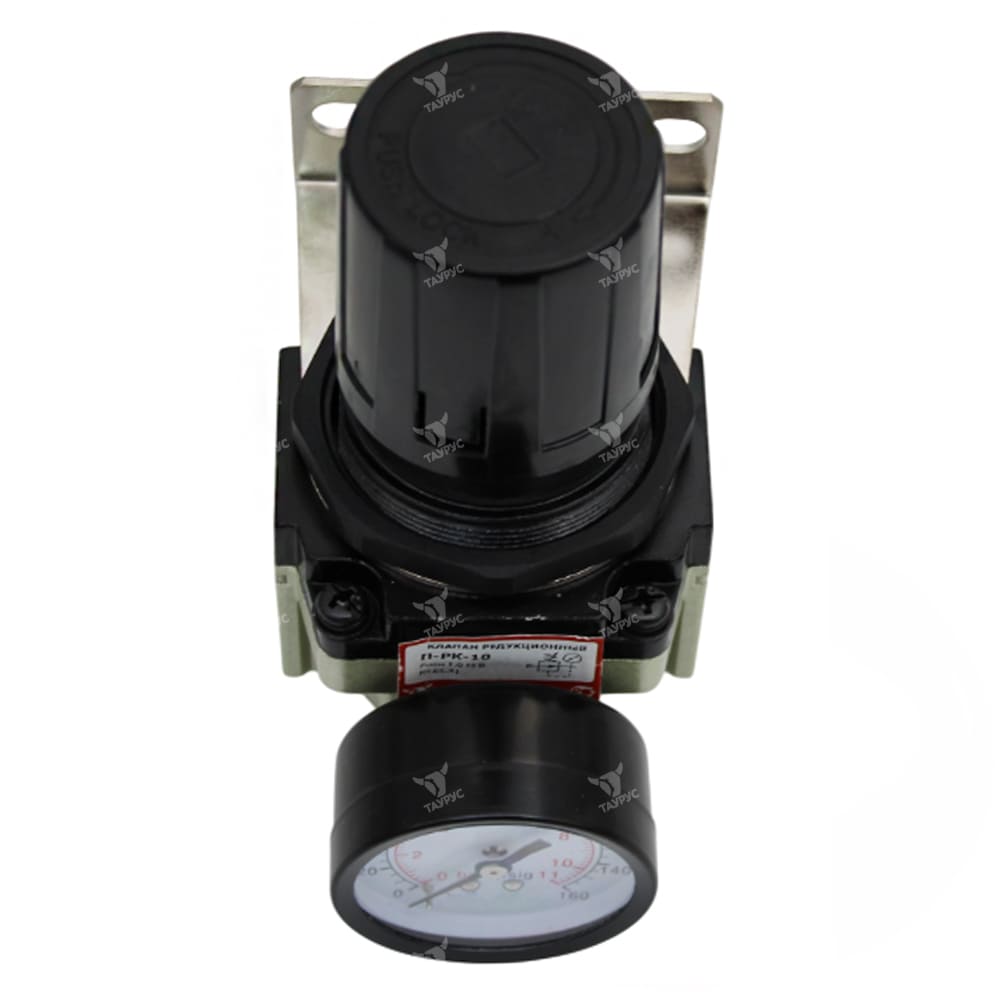

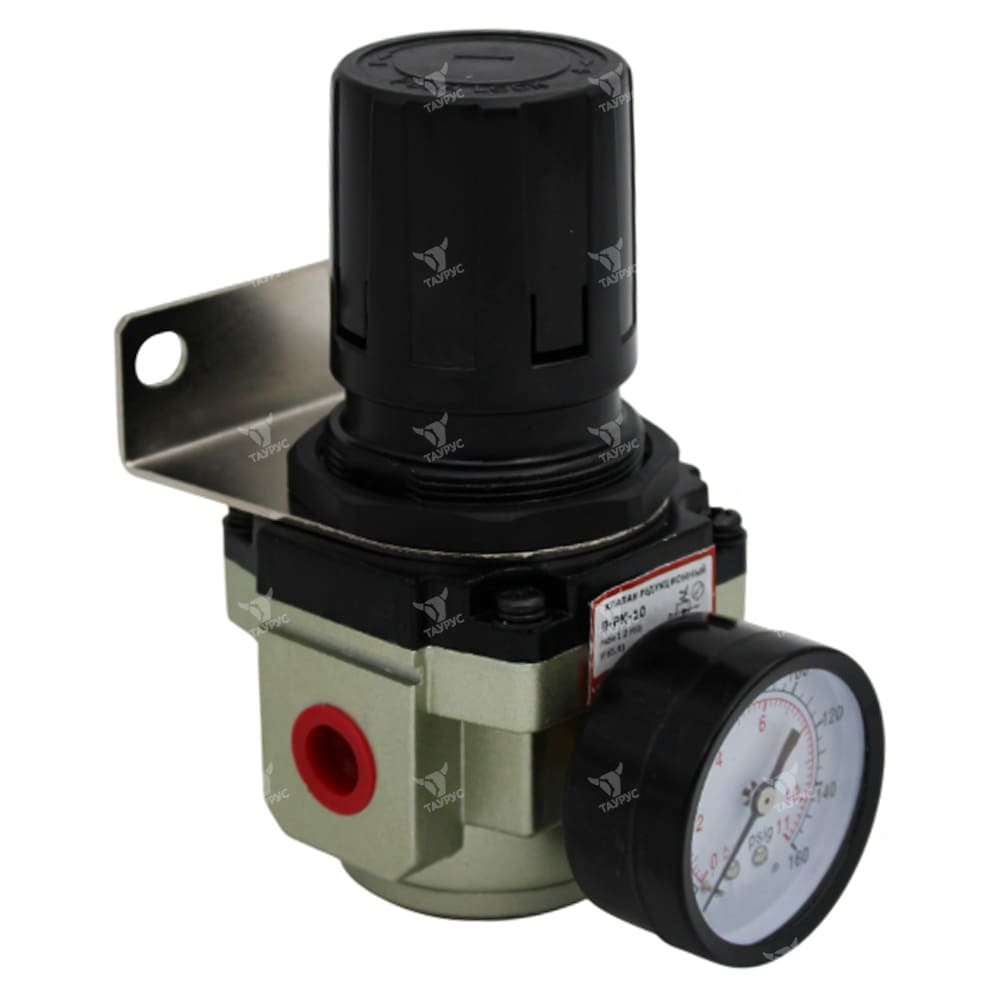

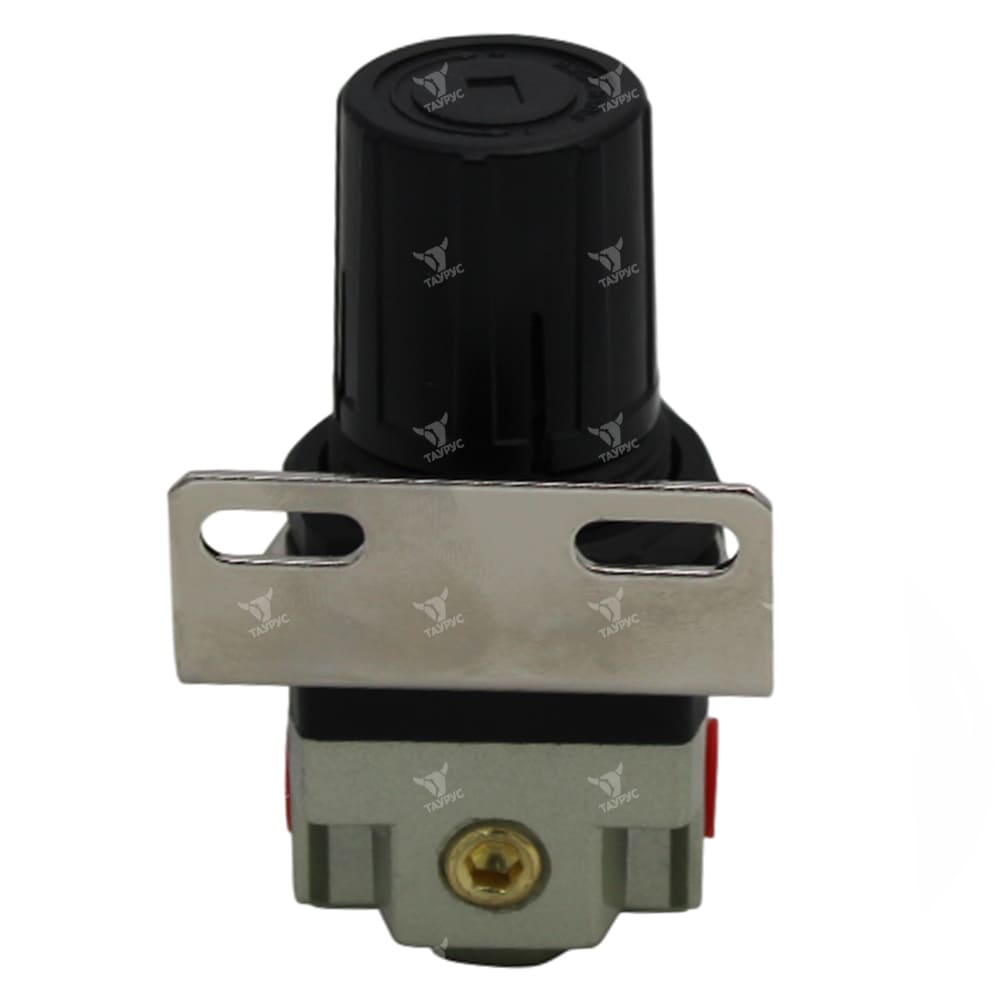

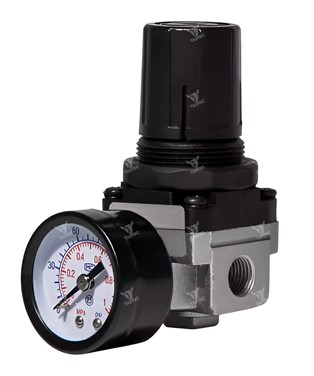

Структура условного обозначения клапана П-РК, бренда «ТАУРУС»
1 | - | 2 | - | 3 | - | 4 |
П-РК | 10 | УХЛ | 4 |
1 | Тип устройства | П-РК = пневмоклапан редукционный |
2 | Условный проход | 4; 6; 10; 16; 25; 40; 50 мм |
3 | Климатическое исполнение | УХЛ, О = ГОСТ 15150 |
4 | Категория размещения | 4 = ГОСТ 1515 |
Технические характеристики клапана П-РК, бренда «ТАУРУС»
Параметр | Нормы для типоразмеров | ||||||
4 | 6 | 10 | 16 | 25 | 40 | 50 | |
Условный проход, мм | 4 | 6 | 10 | 16 | 25 | 40 | 50 |
Присоединение пневмолиний, дюйм | G1/8 | G1/4 | G3/8 | G1/2 | G1 | G1½ | G2 |
Номинальное давление, МПа | 1,0 | ||||||
Номинальный расход воздуха при давлении на выходе 0,5 МПа, м3/мин, не менее | 0,10 | 0,20 | 0,63 | 1,60 | 4,00 | 18 | 22 |
Диапазон настройки давления на выходе, МПа |
0,05 - 0,85 |
||||||
Снижение давления на выходе при изменении расхода от нуля до номинального, при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, МПа, не более | 0,03 | 0,04 | 0,05 | 0,08 | - | ||
Изменение давления на выходе при снижении давления на входе с 1 МПа до 0,5 МПа, давлении настройки 0,4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более | 0,035 | - | |||||
Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу, при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более | 0,06 | - | |||||
Масса, кг, не более | 0,26 | 0,48 | 1,0 | 1,38 | 2,5 | 3,1 |

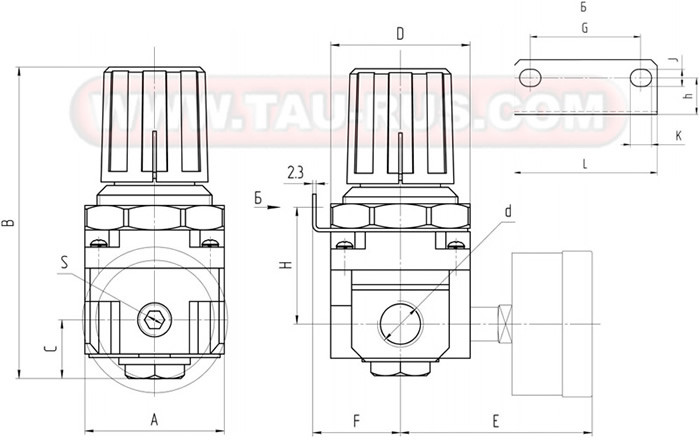

Обозначение | Размеры, мм | |||||||||||||
d | A | B | C | D | E | F | G | H | h | J | K | S | L | |

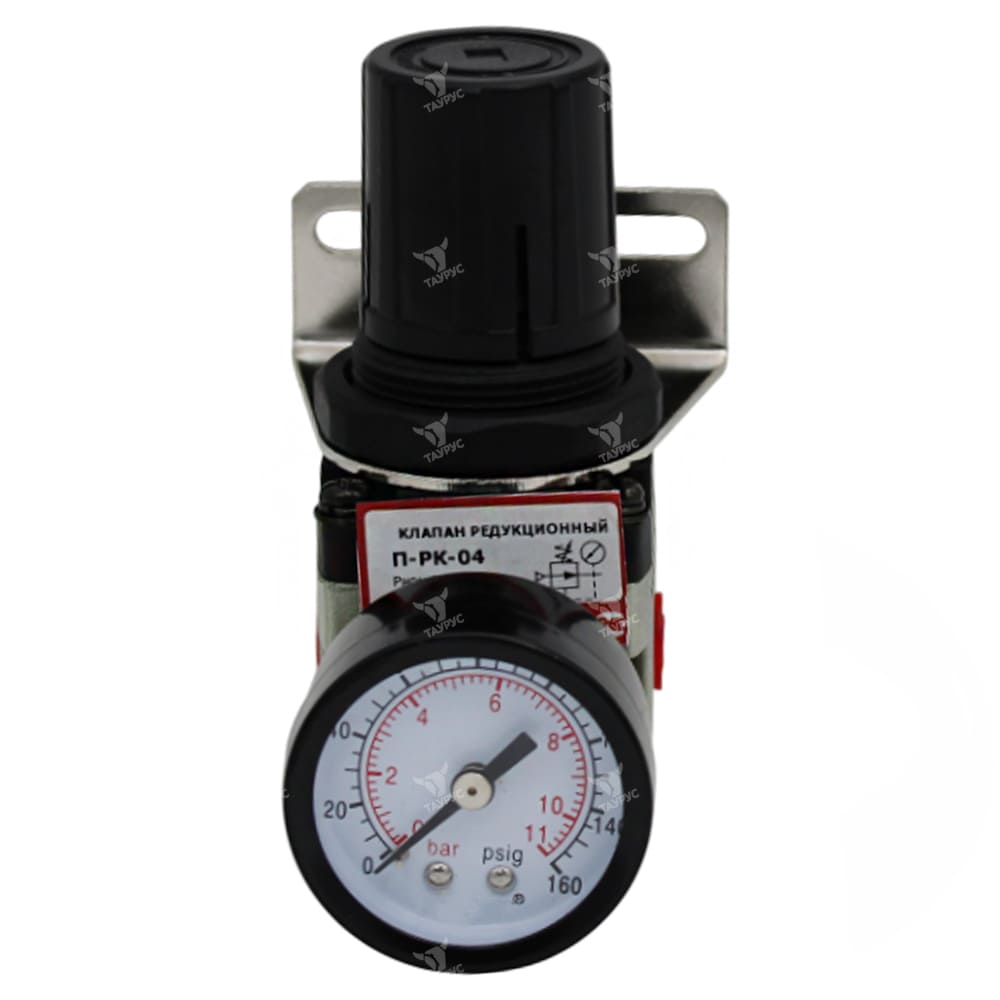

П-РК-4 | G1/8" | 40 | 95 | 17 | 40 | 57 | 30 | 34 | 44 | 18 | 54 | 15,4 | G1/8 | 55 |
П-РК-6 | G1/4" | 53 | 127,5 | 35 | 53 | 61,0 | 39 | 40 | 46 | 14 | 65 | 8,0 | 53 | |
П-РК-10 | G3/8" | 70- | 149,5 | 37 | 70 | 65,5 | 49 | 54 | 54 | 18 | 85 | 10,5 | G1/4 | 70 |
П-РК-16 | G1/2" | |||||||||||||
П-РК-25 | G1" | 90 | 168 | 48 | 90 | 75,5 | 62 |

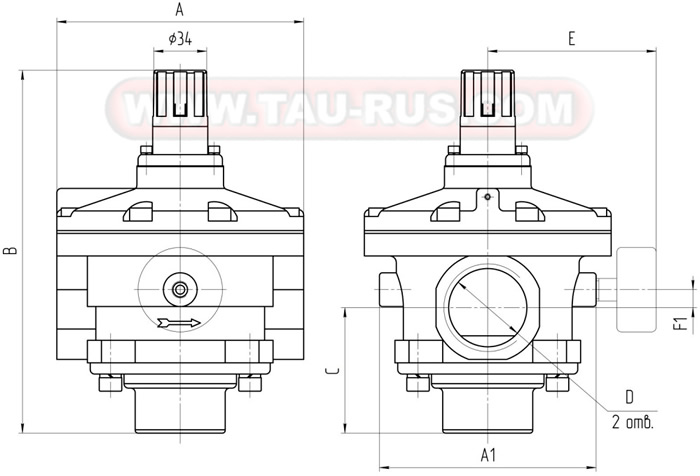

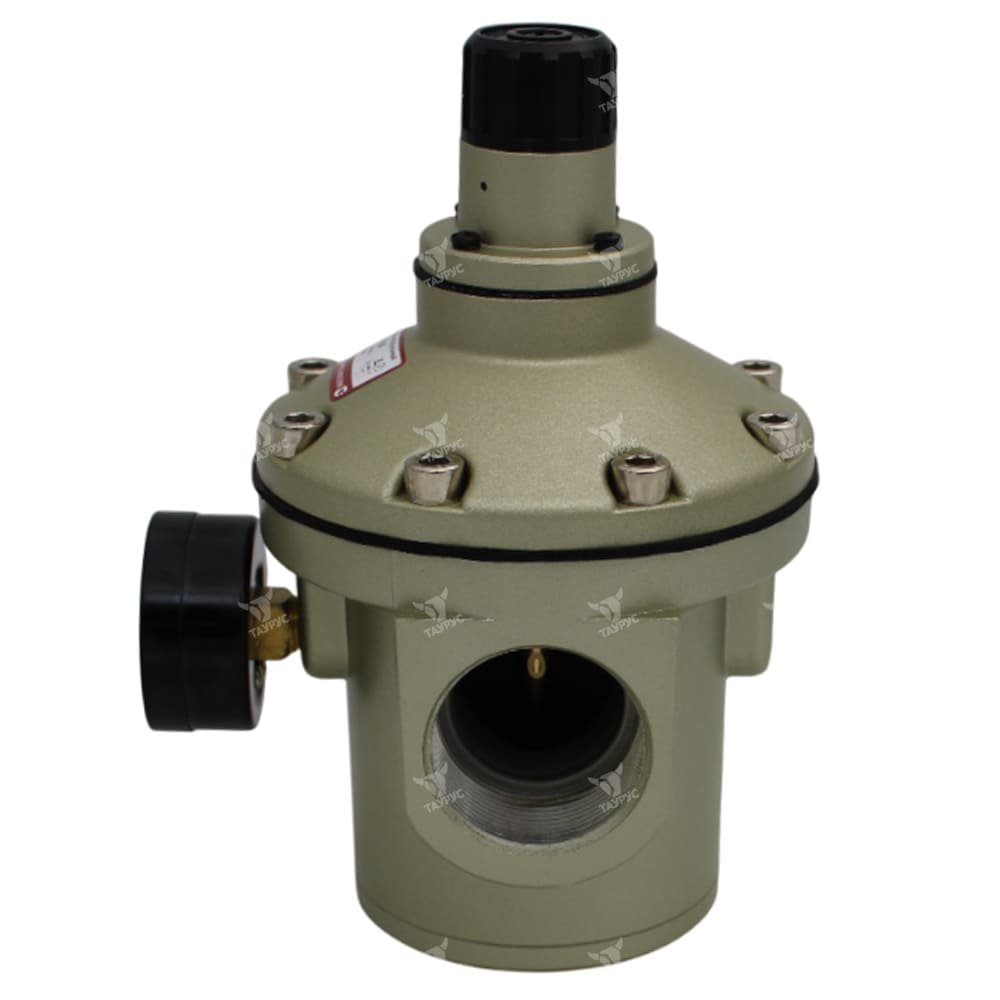

Габаритные и присоединительные размеры П-РК-40(-50)
Обозначение | Размеры, мм | ||||||
D | A | A1 | B | C | E | F1 | |
П-РК-40 | G1½" | 126 | 110 | 216 | 75 | 90,5 | 5 |
П-РК-50 | G2" | 160 | 140 | 242 | 90 | 105,5 | 10 |

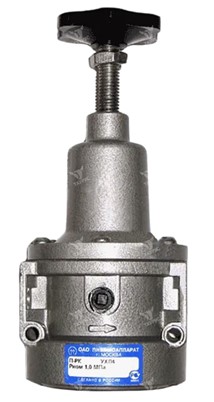

Структура условного обозначения клапана П-РК, бренда «ПНЕВМОАППАРАТ»
1 |
- |
2 |
- |
3 |
- |
4 |
5 |
П-РК |
ХХ |
Х |
Х |
ХХХ 4 |
1 | Тип устройства | П-РК = Пневмоклапан редукционный |
2 | Условный проход |
10 = 10 мм 16 = 16 мм |
3 | Исполнение по диапазону настройки давления | 1 = 0,05...0,9 МПа |
4 | Исполнение присоединительного отверстия |
1 = с конической дюймовой резьбой по ГОСТ 6111-52 2 = с трубной резьбой по ГОСТ 6357-81 |
5 | Климатическое исполнение по ГОСТ 15150 | УХЛ 4 |
Технические характеристики клапана П-РК, бренда «ПНЕВМОАППАРАТ»
Параметры |
Типоразмеры |
|||
П-РК-10-0-2(1) |
П-РК-10-1-2(1) |
П-РК-16-0-2(1) |
П-РК-16-1-2(1) |
|
Условный проход, мм |
10 |
16 |
||
Номинальное давление, МПа |
1 |
|||
Номинальный расход воздуха при давлении на выходе 0.4МПа, м³/мин, не менее |
0,63 |
1,60 |
||
Диапазон настойки давления, МПа |
0,05-0,63 |
0,05-0,90 |
0,05-0,63 |
0,05-0,90 |
Изменение редуцированного давления на выходе при изменении расхода, МПа, не более |
0,04 |
0,05 |
||
Изменение редуцированного давления на выходе при изменении давления на входе, МПа, не более |
0,035 |
|||
Превышение давления на выходе клапана над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу, МПа, не более |
0,06 |
|||
Масса, кг, не более |
0,9 |

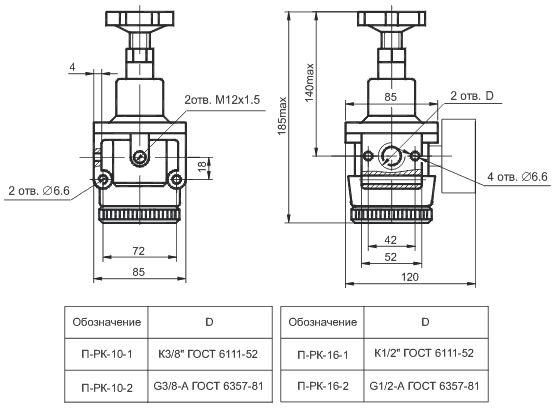

Габаритные и присоединительные размеры П-РК, бренда «ПНЕВМОАППАРАТ»
