Описание разделителей (баллонов) эластичных АПГ-Б
Разделители эластичные (баллоны) АПГБ-1/20, АПГБ-2,5/20, АПГБ-6,3/20, АПГБ-10/20, АПГБ-25/20, АПГБ-40/20 применяются для комплектации и ремонта пневмогидроаккумуляторов АПГ-Б и схожих с ним по исполнению. Разделители эластичные АПГ-Б предназначены для разделения газовой и гидравлической сред в камере пневмогидроаккумуляторов с давлением рабочей жидкости до 20 МПа.
В зависимости от вместимости камеры пневмогидроаккумулятора классификация разделителей по типам приведена в таблице.
Характеристики разделителей эластичных АПГ-Б
|
Условное обозначение |
Вместимость камеры, дм³ (литры) |
|
АПГ-Б-1/20 |
1,0 |
|
АПГ-Б-2,5/20 |
2,5 |
|
АПГ-Б-6,3/20 |
6,3 |
|
АПГ-Б-10/20 |
10 |
|
АПГ-Б-25/20 |
25 |
|
АПГ-Б-40/20 |
40 |
Условное обозначение разделителя содержит буквенные и цифровые индексы, обозначающие тип пневмогидроаккумуляторов, вместимость камеры пневмогидроаккумулятора, предельное давление в камере в МПа и обозначение настоящих технических условий.

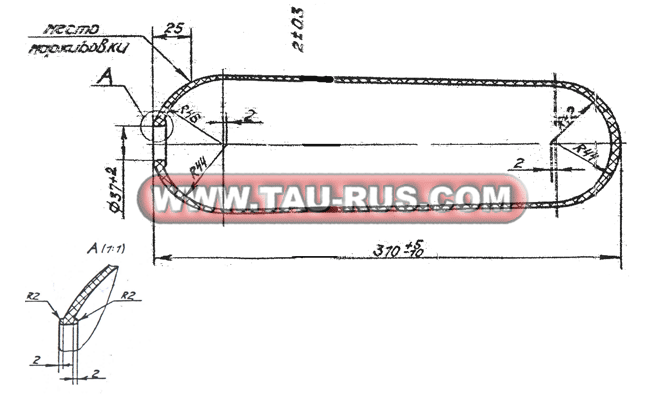

Размеры баллона (эластичного разделителя) АПГ-Б-2,5/20.002
1. Неуказанные радиусы сопряжений 0,4 мм
2. ± t3/2
3. Размеры и шероховатость изделия обеспечиваются инструментом
4. Допускается на линии разъёма прессформы:
4.1 Утолщений на внутренней поверхности изделия высотой не более 2 мм и шириной не более 6 мм
4.2 Возвышений на наружной поверхности высотой не более 1,5 мм
5. Остальные требования по ТУ38 605173 - 92
2. ± t3/2
3. Размеры и шероховатость изделия обеспечиваются инструментом
4. Допускается на линии разъёма прессформы:
4.1 Утолщений на внутренней поверхности изделия высотой не более 2 мм и шириной не более 6 мм
4.2 Возвышений на наружной поверхности высотой не более 1,5 мм
5. Остальные требования по ТУ38 605173 - 92

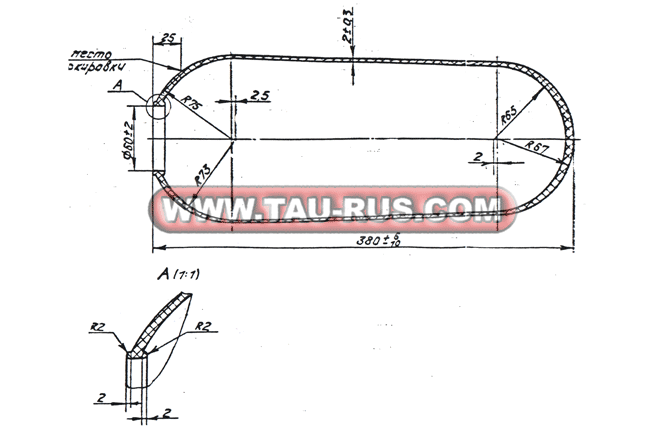

Размеры баллона (эластичного разделителя) АПГ-Б-6,3/20.002
1. Неуказанные радиусы сопряжений 0,4 мм
2. ± t3/2
3. Размеры и шероховатость изделия обеспечиваются инструментом
4. Допускается на линии разъёма прессформы:
4.1 Утолщений на внутренней поверхности изделия высотой не более 2 мм и шириной не более 6 мм
4.2 Возвышений на наружной поверхности высотой не более 1,5 мм
5. Остальные требования по ТУ38 605173 - 92
6. Масса 0,63 кг
2. ± t3/2
3. Размеры и шероховатость изделия обеспечиваются инструментом
4. Допускается на линии разъёма прессформы:
4.1 Утолщений на внутренней поверхности изделия высотой не более 2 мм и шириной не более 6 мм
4.2 Возвышений на наружной поверхности высотой не более 1,5 мм
5. Остальные требования по ТУ38 605173 - 92
6. Масса 0,63 кг

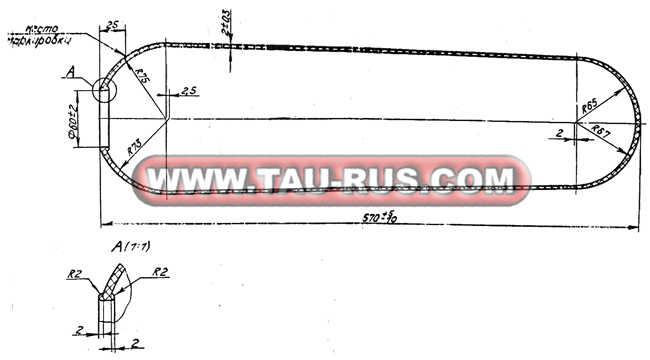

Размеры баллона (эластичного разделителя) АПГ-Б-10/20.002
1. Неуказанные радиусы сопряжений 0,4 мм
2. ± t3/2
3. Размеры и шероховатость изделия обеспечиваются инструментом
4. Допускается на линии разъёма прессформы:
4.1 Утолщений на внутренней поверхности изделия высотой не более 2 мм и шириной не более 20 мм
4.2 Возвышений на наружной поверхности высотой не более 1,5 мм
5. Остальные требования по ТУ38 605173 - 92
6. Масса 0,9 кг
2. ± t3/2
3. Размеры и шероховатость изделия обеспечиваются инструментом
4. Допускается на линии разъёма прессформы:
4.1 Утолщений на внутренней поверхности изделия высотой не более 2 мм и шириной не более 20 мм
4.2 Возвышений на наружной поверхности высотой не более 1,5 мм
5. Остальные требования по ТУ38 605173 - 92
6. Масса 0,9 кг
Пример условного обозначения разделителя эластичного для пневмогидроаккумулятора типа АПГ-Б вместимость 1 дм³ (1 литр) с предельным давлением 20 МПа:
Разделитель эластичный АПГ-Б-1/20 ТУ 38.605173-92
