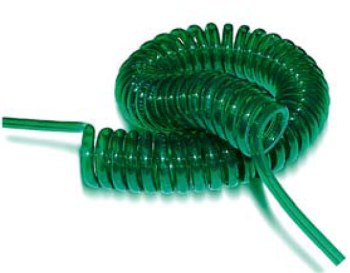

Трубка полиуретановая спиральная SE2,5х4х3СV, SE2,5х4х4СV, SE4х6х2СV, SE4х6х4СV, SE5,5х8х2,5СV, SE5,5х8х5СV, SE5,5х8х7,5СV, SE5,5х8х10СV, SE6,5х10х5СV, SE6,5х10х7,5СV, SE6,5х10х10СVПолиуретановая спиральная пневматическая трубка с прямыми отводами (концами) SE 2,5х4х3СV, SE 2,5х4х4СV, SE 4х6х2СV, SE 4х6х4СV, SE 5,5х8х2,5СV, SE 5,5х8х5СV, SE 5,5х8х7,5СV, SE 5,5х8х10СV, SE 6,5х10х5СV, SE 6,5х10х7,5СV, SE 6,5х10х10СV используется для передачи воздуха в пневматических системах стандартного давления.
Преимущества спиральной трубки SE из полиуретана - высокая эластичность и гладкость поверхности. Полиуретановая трубка используется для передачи воздуха в пневматических системах стандартного давления. Полиуретановый шланг (пневмотрубка) широко применяется в динамических (подвижных) пневматических системах, где особенно важна эластичность трубки. Обладает отличной стойкостью к маслам и растворителям, не подвергается озоновому старению. Рабочая температура трубки PU: -40...+60 °С.
-
Зависимость максимального рабочего давления в % от температуры:
- при температуре 20 °C - 100 % от номинального давления
- при температуре 30 °C - 83 % от номинального давления
- при температуре 40 °C - 72 % от номинального давления
- при температуре 50 °C - 64 % от номинального давления
- при температуре 60 °C - 47 % от номинального давления
-
Допустимые отклонения по размерам трубок:
- ± 0,05 - по толщине трубки
- ± 0,05 - по внешнему диаметру
- ± 0,05 - по внутреннему диаметру
- ± 0,5% - по весу
Основные параметры трубки из полиуретана SE (спиральная, с прямыми отводами)
| Модель (код заказа) | Dнар., мм | Dвн., мм | Длина прямой трубки, мм | Длина сжатой трубки, мм |
Рабочая длина, м
|
||
| Трубка спиральная полиуретановая SE 2,5х4х3СV | 4 | 2,5 | 3 | 300 | 2 | ||
| Трубка спиральная полиуретановая SE 2,5х4х4СV | 4 | 2,5 | 4 | 210 | 3 | ||
| Трубка спиральная полиуретановая SE 4х6х2СV | 6 | 4 | 2 | 140 | 1,5 | ||
| Трубка спиральная полиуретановая SE 4х6х4СV | 6 | 4 | 4 | 325 | 3 | ||
| Трубка спиральная полиуретановая SE 5,5х8х2,5СV | 8 | 5,5 | 2,5 | 190 | 2 | ||
| Трубка спиральная полиуретановая SE 5,5х8х5СV | 8 | 5,5 | 5 | 410 | 4 | ||
| Трубка спиральная полиуретановая SE 5,5х8х7,5СV | 8 | 5,5 | 7,5 | 660 | 6 | ||
| Трубка спиральная полиуретановая SE 5,5х8х10СV | 8 | 5,5 | 10 | 800 | 8 | ||
| Трубка спиральная полиуретановая SE 6,5х10х5СV | 10 | 6,5 | 5 | 330 | 4 | ||
| Трубка спиральная полиуретановая SE 6,5х10х7,5СV | 10 | 6,5 | 7,5 | 500 | 6 | ||
| Трубка спиральная полиуретановая SE 6,5х10х10СV | 10 | 6,5 | 10 | 680 | 8 | ||
| Коды цвета трубки: A - голубой, V - зелёный | |||||||
Технические характеристики (соответствие стандартам) пневмотрубки SE из полиуретана
| Свойства | Стандарт | Значение |
| Плотность | DIN 53479 | 1,21 - 1,23 G/cm3 |
| Предел прочности при растяжении | DIN 53504-S2 | > 35 N/mm3 |
| Износ | DIN 53516 | < 45 mm3 |
| Относительное удлинение при разрыве | DIN 53504 | > 400 % |
| Твердость | DIN 53505 | 49 - 55 HSD |
Пример условного обозначения полиуретановой спиральной трубки с наружним диаметром трубки 8 мм, внутренним 5,5 мм, с рабочей длиной 4 м:
Трубка спиральная полиуретановая SE 5,5х8х5 СV
то же, но с наружным диаметром 6 мм и внутренним 4 мм, с рабочей длиной 1,5 м:
Трубка спиральная полиуретановая SE 4х6х2СV
Полный список трубок спиральных из полиуретана SE (и их аналогов - трубка UC) поставляемых нашей компанией:
SE 2,5х4х3 СV, SE 2,5х4х4 СV, SE 4х6х2 СV, SE 4х6х4 СV, SE 5,5х8х2,5 СV, SE 5,5х8х5 СV, SE 5,5х8х7,5 СV, SE 5,5х8х10 СV, SE 6,5х10х5 СV, SE 6,5х10х7,5 СV, SE 6,5х10х10 СV.
