 Гидроблок ВММ16-...-ПППК
|
Гидравлические функциональные блоки (гидроблоки) ВММ 16-14-ПППК, ВММ 16-24-ПППК, ВММ 16-34-ПППК, ВММ 16-44-ПППК, ВММ 16-64-ПППК, ВММ 16-574-ПППК с ручным управлением, изготовленные по техническим условиям ТУ4144-020-00221824-2003, с условным проходом 16 мм применяются для изменения направления движения, пуска и остановки рабочей жидкости в гидросистемах строительной, дорожной, сельскохозяйственной и другой мобильной техники. Климатическое исполнение гидравлических блоков ВММ16...ПППК по ГОСТ 15150-69. Гидроблоки ВММ16.64.ПППК и ВММ16.44.ПППК, в частности, применяется в гидросистемах автокранов и тракторов для управления исполнительными механизмами при давлении до 25 МПа. Гидроблок комплектуется гидрораспределителями ВММ16 с ручным управлением (при помощи рычага) и изготавливается с любыми схемами распределения потока рабочей жидкости. Гидроблоки функциональные типа ВММ16...ПППК (см. чертёж ниже) состоит из гидрораспределителя типа ВММ16 (В16), предохранительного клапана ГК2.25.00 и монтажной плиты. Присоединение к линиям гидросистемы мобильной техники резьбовое - резьба метрическая М33х2 (четыре отверстия на монтажной плите). |
Основные характеристики гидравлических блоков ВММ16-...-ПППК
| Параметры |
ВММ16-14-ПППК ВММ16-14-ПППК |
ВММ16-24-ПППК ВММ16-24-ПППК |
ВММ16-34-ПППК ВММ16-34-ПППК |
ВММ16-44-ПППК ВММ16-44-ПППК |
ВММ16-64-ПППК ВММ16-64-ПППК |
ВММ16-574-ПППК ВММ16-574-ПППК |
| Ду, мм | 16 | |||||
| Гидросхема | 14 | 24 | 34 | 44 | 64 | 574 |
| Вид управления | Ручное | |||||
| Pнастр. ном. / макс. / мин., МПа | по заказу / 25,0 / 1,0 | |||||
| Pмакс. на сливе, МПа | 6,0 | |||||
| Qном., л/мин | 80 | |||||
| Масса гидроблока не более, кг | 22,0 | |||||

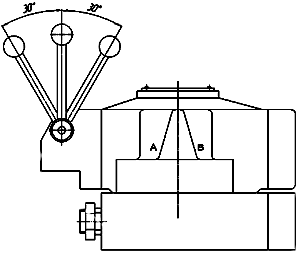

Габаритные и присоединительные размеры гидроблоков ВММ16-...-ПППК
|
|
Пример условного обозначения при заказе гидроблока функционального с ручным управлением, с условным проходом 16 мм, на номинальное рабочее давление до 25 МПа, с 44-ой гидросхемой, для районов с умеренным климатом:
Гидроблок ВММ16.44-ПППК УХЛ4 ТУ4144-020-00221824-03
