Картриджные обратные клапаны DB-5/G, DR-5/G, DB-10/G,DR-10/G, DB-15/G, DR-15/Gрезьбовой монтаж - от G1/4” до G1/2”

обратные клапаны ATOS DB-5/G, DR-5/G, DB-10/G,DR-10/G, DB-15/G, DR-15/G

Картриджные обратные DB, DR - обратные клапаны прямого действия для резьбового монтажа, размера от G1/4” до G1/2”.

Они разработаны специально для уменьшения размеров гидроблока и просты в установке.

Клапаны предназначены для работы в гидросистемах с гидравлическим минеральным
маслом или синтетической жидкостью, обладающей схожими смазывающими
характеристиками.

Основные параметры клапов:
расход до 95 л/мин;
рабочее давление до 350 бар.

1 Структура условного обозначения

D	B	-	10	/	G	**	-	/*
								Синтетическаяжидкость WG = водныйгликоль PE = эфир фос- форной кислоты

						Номер партии

					G = Газовая резьба

			Присоединительный размер: 5 = G 1/4” 10 = G 3/8” 15 = G 1/2”

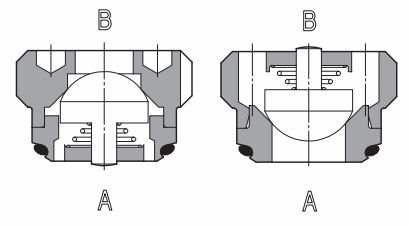

	B = функционирование A→В R = функционирование B→А

Резьбовой обратный клапан

Гидросхема

2 Гидравлиеские характеристки обратных клапанов DB-5/G, DR-5/G, DB-10/G,DR-10/G, DB-15/G, DR-15/G

Модель клапана	DB-5/G	DR-5/G	DB-10/G	DR-10/G	DB-15/G	DR-15/G
Номинальный расход (приΔр = 8 бар) (л/мин)	25	35	55	65	85	95
Максимальное давление (бар)	350
Давление срабатывания (бар)	0.3

3 Основные характеристики обратных клапанов типа DB, DR

Монтажное положение	Любое
Рабочая жидкость	Гидравлическое масло по DIN 51524 ... 535;
Рекомендуемая вязкость	15 ÷ 100 сСт при 40ºС (ISO VG 15 ÷ 100)
Класс чистоты рабочей жидкости	ISO 19/16, достигается при тонкости фильтрации 25 и рекомендуемом ß ≥ 75
Температура рабочей жидкости	от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /РЕ)
Направление потока	Как показано на символе в разделе [2]
Номинальный расход	См. графики Q/Δp в разделе

4 Размеры клапанов

Размеры отверстий

Размеры установочных отверстий клапанов ATOS DB-5/G, DR-5/G, DB-10/G,DR-10/G, DB-15/G, DR-15/G

	A	D1	D2	D3	D4	L1	L2	L3	L4	L5	L6	L7
DB-5/G	G 1/4”	8	6	22	11,6	22	19	14	11	8	1,5	3
DR-5/G
DB-10/G	G 3/8”	9	8	26	15	24	21	17	14	9	1,5	3
DR-10/G
DB-15/G	G 1/2”	12	12	30	18,75	28	24,5	22	18,5	10	1,5	3,5
DR-15/G

KEY SP-*-DRG-205000

Замечание: этот специальный ключ требуется для сборки клапана

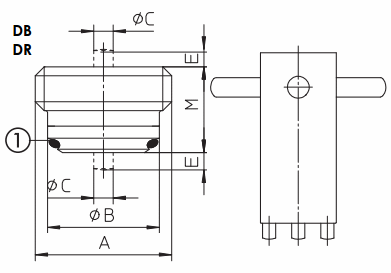

Размеры обратных клапанов ATOS DB-5/G, DR-5/G, DB-10/G,DR-10/G, DB-15/G, DR-15/G

A	B	C	E	M	(1)	масса	ключ	Момент затяжки
DB-5/G	G 1/4”	11,5	2,1	1,5	10,3	OR- 9x1/70	0,06	CH7¤	15
DR-5/G			2,4		9
DB-10/G	G 3/8”	15	2,8	2	11,3	OR-11x1,5/70	0,0120	CH7¤	20
DR-10/G			3,3	2,5	11,4
DB-15/G	G 1/2”	18,5	3,2	2,5	12.9	OR-14x1,5/70	0,020	CH7¤	40
DR-15/G			4	2,5	13.6
