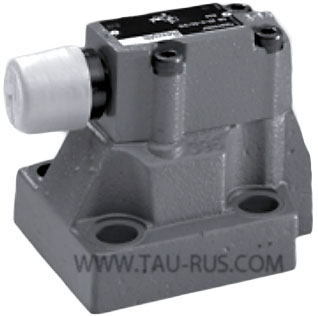

Клапан ограничения давления с непрямым управлением DB (без гидрораспределителя)

Принцип действия клапана давления DB

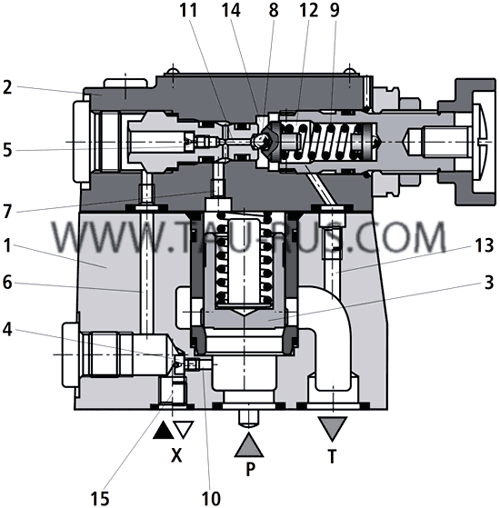

Клапаны давления DB10-2-5X/..., DB20-2-5X/..., DB30-2-5X/... стыкового присоединения и DB10-2G-5X/..., DB20-2G-5X/..., DB30-2G-5X/... резьбового присоединения представляют собой клапаны ограничения давления с непрямым управлением. Гидроклапаны DB предназначены для ограничения рабочего давления. Клапаны ограничения давления DB состоят, в основном, из главного клапана (1) с блоком основного золотника (3) и управляющего клапана (2) с элементом регулирования давления. Давление в канале Р действует на основной золотник (3). Одновременно давление в каналах управления (6) и (7), снабженных соплами (4) и (5), действует на нагруженную пружиной сторону основного золотника (3) и на шар (8) управляющего клапана (2). Если давление в канале Р поднимается выше значения, установленного для пружины (9), шар (8) прижимается к пружине (9). Сигнал об этом поступает по каналам управления (10) и (6) из канала Р. Рабочая жидкость с нагруженной пружиной стороны основного золотника (3) начинает течь по каналу управления (7), через отверстие сопла (11) и шар (8) в полость установки пружины (12). Отсюжидкость поступает внутренне (у типа DB…–) по каналу управления (13) или внешне (у типа DB…Y) по каналу управления (14) в бак. В зависимости от сопел (4) и (5) возникает градиент давления на основном золотнике (3), открывается соединение между каналами Р и Т. Теперь рабочая жидкость течет от канала Р к каналу Т при поддержании установленного рабочего давления. Через канал "Х" (15) с клапана ограничения давления снимается нагрузка или подается другое давление (вторая ступень давления).

Идентификационный код и параметры клапанов давления Rexroth DB

Структура условного обозначения DB   * - 10   G - 2 - 5X / 350   XY                 Подвод и отвод масла (см. гидросхемы ниже): - = внутренние подвод и отвод масла X = внешний подвод масла, внутренний отвод масла Y = внутренний подвод масла, внешний отвод масла XY = внешний подвод и отвод масла Давление настройки: 50 = давление настройки до 50 бар 100 = давление настройки до 100 бар 200 = давление настройки до 200 бар 315 = давление настройки до 315 бар 350 = давление настройки до 350 бар Серия клапана: 5X = серия агрегата 50 - 59 (50 - 59: неизменные установочные и присоединительные размеры) Элемент для установки давления: 1 = поворотная ручка 2 = втулка с шестигранником и защитным колпачком 3 = запираемая поворотная ручка со шкалой 7 = поворотная ручка со шкалой Тип присоединения: без обозначения = для установки на плите и в блочной конструкции G = для резьбового присоединения Типоразмеры стыкового присоединения (на плите): 10 = Ду 10 мм 20 = Ду 20 мм 30 = Ду 30 мм Типоразмеры резьбового присоединения "G": 10 = G 1/2 15 = G 3/4 20 = G 1 25 = G 1 1/4 30 = G 1 1/2 Исполнение клапана: без обозначения = клапан с непрямым управлением (комплексный) C = управляющий клапан без блока основного золотника (типоразмер не вписан) C = управляющий клапан с блоком основного золотника (вписан размер клапана 10 или 30) T = управляющий клапан без блока основного золотника для установки на плите (типоразмер не вписан) Тип клапана: Клапан ограничения давления с непрямым управлением без гидрораспределителя ПРИМЕЧАНИЕ: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает вероятность повреждений и продлевает срок службы компонентов. При выборе фильтров см. Фильтры всасывающие.

Характеристики Максимальное рабочее давление: линии P, X линия T бар бар 350 315 Максимальное противодавление: линия Y линия Y, T бар бар 315 210 Максимально объёмный расход: Ду=10 Ду=20 Ду=30 л/мин л/мин л/мин 250 500 650 Положение при монтаже любое Рабочая жидкость минеральное масло (HL, HLP) согласно DIN 51524; биологически быстро разлагагаемая рабочая жидкость согласно VDMA 24568 (см. также RD 90221); HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетический эфир) Диапазон температур рабочей жидкости и окружающей среды ºС -30 ... +80 Диапазон вязкостей жидкости мм²/с 10 ... 800 Минимальная прочность материала корпуса Материал корпуса должен обеспечивать безопасность в любых условиях эксплуатации (например, относительно прочности на сжатие, стойкости пружины к трению и моментов затяжки). Масса клапана для установки на плите: Ду=10 Ду=20 Ду=30 Масса клапана с резьбовым присоединением не более кг кг кг кг 2,6 3,5 4,4 5,3

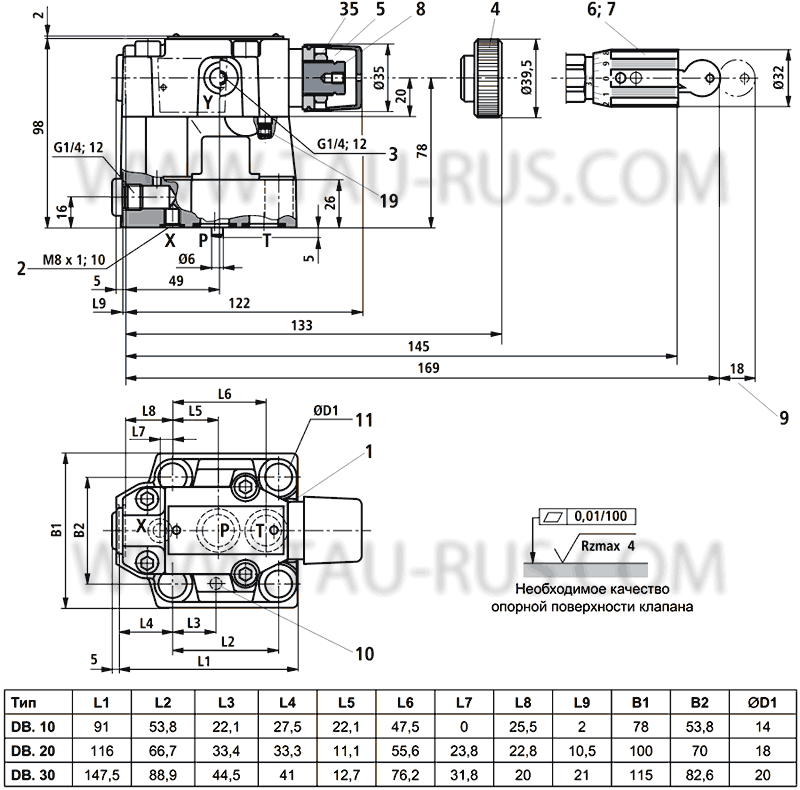

Габаритные и присоединительные размеры клапанов Rexroth DB... стыкового присоединения

1. Заводская табличка 2. Канал X для внешнего подвода масла 3. Канал Y для внешнего отвода масла 4, 5, 6, 7. Элементы регулировки давления 8. Шестигранник SW10 9. Необходимое место для удаления ключа 10. Натяжной штифт 11. Крепежное отверстие клапана 19. Отсутствует при внутреннем отводе масла 35. Контргайка SW17, момент затяжки MA = 10+5 Нм

Габаритные и присоединительные размеры клапанов Rexroth DB...G... резьбового присоединения

1. Заводская табличка 2. Канал X для внешнего подвода масла 3. Канал Y для внешнего отвода масла 4, 5, 6, 7. Элементы регулировки давления 8. Шестигранник SW10 9. Необходимое место для удаления ключа 10. Натяжной штифт 11. Крепежное отверстие клапана 19. Отсутствует при внутреннем отводе масла

Габаритные и присоединительные размеры клапанов Rexroth DBC... и DBT...

1. Заводская табличка 2. Канал X для внешнего подвода масла 3. Канал Y для внешнего отвода масла 4, 5, 6, 7. Элементы регулировки давления 8. Шестигранник SW10 9. Необходимое место для удаления ключа 10. Натяжной штифт 11. Крепежное отверстие клапана 19. Отсутствует при внутреннем отводе масла 22. Отверстие Ø32 можно прорезать Ø45 в любом месте. Однако необходимо следить за тем, чтобы не повредить присоединительное отверстие Х и крепежное отверстие! 23. Перед монтажом основного золотника в это отверстие необходимо установить опорное и уплотнительное кольца 24. Сопло (заказывается отдельно) 35. Контргайка SW17, момент затяжки MA = 10+5 Нм

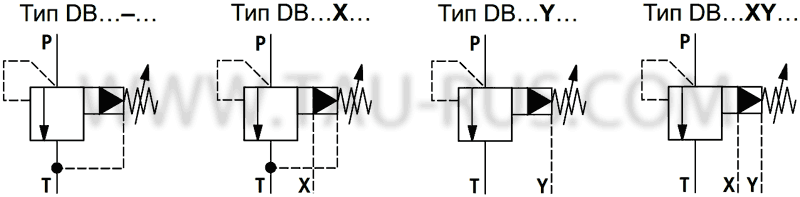

Гидравлические схемы подвода и отвода рабочей жидкости клапанов давления Rexroth DB...
