Описание гидроклапанов S(6,8,10,15,20,25,30)A
Клапаны S6A...S30A состоят из корпуса, в котором котором размещен запорный седельный элемент, поджатый пружиной. При превышении давления в линии "Р" усилия пружины и давления с обратной стороны, запорный элемент перемещается открывая проход рабочей жидкости.
A.jpg "Устройство клапанов обратных S(6,8,10,15,20,25,30)A")
Клапаны поставляются в одном из семи размеров, для значений расхода до 450 л/мин и с двумя различными установленными значениями давления срабатывания.
Обозначение обратных клапанов (монтаж в линию)
|
1 |
2
|
3 |
- |
4 |
- |
5 |
|
S |
10
|
A |
05 |
2 |
| 1 | Тип устройства | S = Клапан обратный |
| 2 | Типоразмер |
6 = 1/4" 8 = 3/8" 10 = 1/2" 15 = 3/4" 20 = 1" 25 = 1 1/4" 30 = 1 1/2" |
| 3 | Тип присоединения | A = присоединительные отверстия - резьба |
| 4 | Давление открытия |
05 = 0,35 бар 50 = 3,5 бар |
| 5 | Тип резьбы |
без обозначения = BSP резьба 1 = NPT резьба 2 = Метрическая резьбы |
* Допускается вместо типа резьбы указывать в обозначении необходимый параметр полностью, например:
S8A-05 G3/8" - Клапан обратный, Q=30 л/мин, G3/8"
S8A-05 M18x1,5 - Клапан обратный, Q=30 л/мин, резьба M18x1,5
S10A-05 G1/2" - Клапан обратный, Q=40 л/мин, G1/2"
S20A-05 G1"- Клапан обратный, Q=200 л/мин, G1"
S30A-05 G1 1/2" - Клапан обратный, Q=400 л/мин, G1 1/2"
Аналогичные клапаны других производителей:
Гидроклапаны обратные VD*
Гидроклапаны обратные VUR*
Гидроклапаны обратные VRU*
Гидроклапаны обратные КОЛ-*
Гидроклапаны обратные CIT-*
Характеристики и размеры

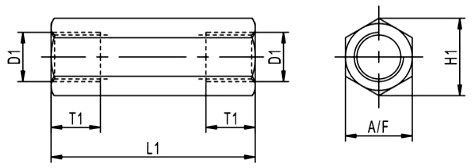

Размеры клапанов S6A...S30A
|
Размер |
Наименование обратного клапана |
|||||||
|
S6A |
S8A |
S10A |
S15A |
S20A |
S25A |
S30A |
||
|
Резьба |
BSP |
G1/4" |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1 1/4" |
G1 1/2" |
|
NPT |
R1/4" |
R3/8" |
R1/2" |
R3/4" |
R1" |
R1 1/4" |
R1 1/2" |
|
|
M |
М14х1,5 |
М18х1,5 |
М22х1,5 |
М27х2 |
М33х2 |
М42х2 |
М48х2 |
|
|
H1 |
22 |
28 |
34,5 |
41,5 |
53 |
69 |
75 |
|
|
L1 |
58 |
58 |
73 |
85 |
98 |
120 |
132 |
|
|
T1 |
12 |
12 |
14 |
16 |
18 |
20 |
22 |
|
|
A/F |
19 |
24 |
30 |
36 |
46 |
60 |
65 |
|
Технические характеристики клапанов S6A...S30A
|
Параметр |
Наименование обратного клапана |
||||||
|
S6A |
S8A |
S10A |
S15A |
S20A |
S25A |
S30A |
|
|
Максимальные расход, л/мин |
15 |
30 |
40 |
120 |
200 |
300 |
400 |
|
Максимальной давление, МПа |
31,5 |
||||||
|
Вес, кг |
0,1 |
0,2 |
0,3 |
0,5 |
1,0 |
2,1 |
2,5 |
|
Рабочая жидкость |
Жидкости на основе минеральных масел |
||||||
|
Материал уплотнений |
Резина NBR |
||||||
|
Рабочая температура |
-30°C...+80°C |
||||||
|
Вязкость жидкости |
От 2,8 до 500 мм³/с |
||||||
|
Качество масла |
Класс частоты 20/18/15 по ISO4406 |
||||||
