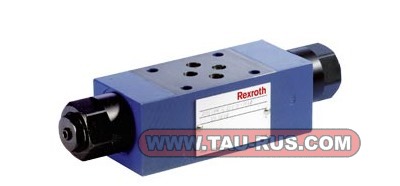

Регулятор расхода Z2FRM 6 (гидродроссель)

Регуляторы расхода (дроссели) Rexroth Z2FRM6-AB2-2X/32QRV(6QRV), Z2FRM6-BB2-2X/32QRV(6QRV), Z2FRM6-CB2-2X/32QRV(6QRV), Z2FRM6-TB2-2X/32QRV(6QRV)

Принцип действия дросселя Z2FRM 6

Устройство дросселей Rexroth Z2FRM6-AB2-2X/32QRV(6QRV), Z2FRM6-BB2-2X/32QRV(6QRV), Z2FRM6-CB2-2X/32QRV(6QRV), Z2FRM6-TB2-2X/32QRV(6QRV)

Регулятор расхода Z2FRM, выполненный в виде промежуточной плиты для секционного (модульного) монтажа, служит для поддержания постоянного расхода независимо от давления и температуры.

Регулятор состоит из корпуса и одного или двух ввертных регуляторов расхода.
Дросселирование потока из канала А2/В2 в канал А1/В1 происходит на дроссельном отверстии (3), размер которого регулируется вращением элемента (2) с пальцем (4). Для обеспечения постоянства расхода в канале А1/В1 независимо от давления используется клапан перепада давления (5).

При отсутствии потока, в исходном положении, клапан перепада давления (5) прижат к пробке (8) пружиной (7) и открыт. При наличии потока давления в канале А2/В2 он действует на клапан и, перекрывая отверстия на выходе, перемещается до уравновешенного состояния. При нарастании давления клапан снова перемещается до уравновешенного состояния. За счет такой работы клапана перепада давления обеспечивается постоянство расхода.
В обратном направлении поток свободно проходит через обратный клапан (6).

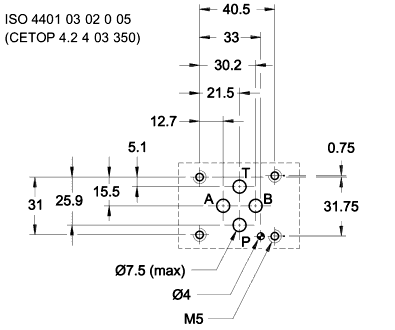

Монтажная поверхность регуляторов расхода Z2FRM 6

Монтажная поверхность (установочные размеры) регуляторов Rexroth Z2FRM6-AB2-2X/32QRV(6QRV), Z2FRM6-BB2-2X/32QRV(6QRV), Z2FRM6-CB2-2X/32QRV(6QRV), Z2FRM6-TB2-2X/32QRV(6QRV)

Идентификационный код и параметры регуляторов Rexroth Z2FRM6

Структура условного обозначения

Z2FRM

32Q

Уплотнения:
V = уплотнения из FKM (прочие уплотнения по запросу)

R = с обратным клапаном

Расход:
6Q = до 6,0 л/мин
32Q = до 32,0 л/мин

2X = серия (20-29)

Регулировочный элемент:
B2 = палец с внутренним шестигранником, без фиксации клапана перепада.

Канал регулирования:
A = канал А
B = канал В
С = канал А и В
Т = канал Т

Типоразмер (условный проход) 6

Регулятор расхода стыкового монтажа

Характеристики

Номинальное давление	бар	315
Максимальный расход	л/мин	6 или 32
Вид крепления	стыковое
Рабочая жидкость	Минеральное масло (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG; HEPG; HEES)
Диапазон температур рабочей жидкости	ºС	-20 ... +80
Диапазон вязкостей жидкости	мм²/с	10 ... 800
Класс чистоты согласно коду ISO	Максимально допустимая степень загрязнения рабочей жидкости по NAS 1638 класс 9
Масса не более	кг	1,4

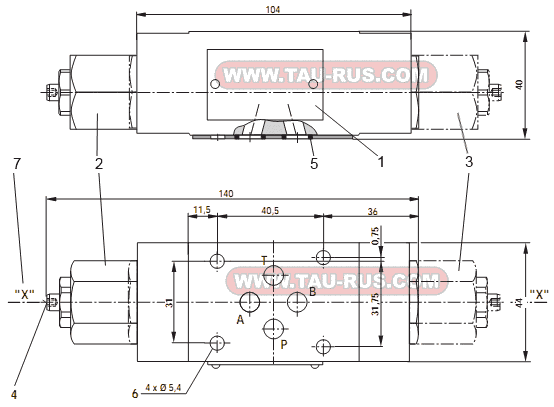

Габаритные и присоединительные размеры регуляторов Rexroth Z2FRM 6

Присоединительные и габаритные размеры дроссельных плит Rexroth Z2FRM6-AB2-2X/32QRV(6QRV), Z2FRM6-BB2-2X/32QRV(6QRV), Z2FRM6-CB2-2X/32QRV(6QRV), Z2FRM6-TB2-2X/32QRV(6QRV)

1. Типовая табличка.
2. Ввертный регулятор расхода, шестигранник SW 27, момент М=50 Nm.
3. Ввертный регулятор расхода, шестигранник SW 27, момент М=50 Nm.
4. Элемент регулирования с внутренним шестигранником SW 3.
5. Крепежные отверстия клапана.
6. Отверстия для закрепления.
7. Смена регулирования расхода на входном и выходном
потоке осуществляется поворотом агрегата вокруг оси "X"-"X".

Гидравлические схемы (конфигурации) дросселей Rexroth Z2FRM 6 серии 20-29

Гидросхемы регуляторов расхода Rexroth Z2FRM6-AB2-2X/32QRV(6QRV), Z2FRM6-BB2-2X/32QRV(6QRV), Z2FRM6-CB2-2X/32QRV(6QRV), Z2FRM6-TB2-2X/32QRV(6QRV)

Предпочтительные типы регуляторов расхода Rexroth Z2FRM6 для подбора аналогов

Дроссель Z2FRM 6-AB2-2X/32QRV	Дроссель Z2FRM 6-AB2-2X/6QRV
Дроссель Z2FRM 6-BB2-2X/32QRV	Дроссель Z2FRM 6-BB2-2X/6QRV
Дроссель Z2FRM 6-CB2-2X/32QRV	Дроссель Z2FRM 6-CB2-2X/6QRV
Дроссель Z2FRM 6-TB2-2X/32QRV	Дроссель Z2FRM 6-TB2-2X/6QRV
