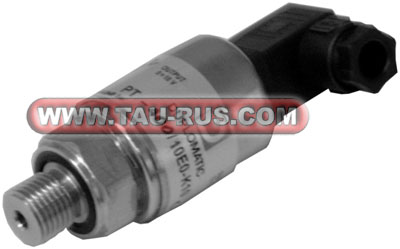

Датчик давления ISP-250/I-D-CE
Описание датчиков давления ISP*
— Датчики (преобразователи) давления ISP-100, ISP-250, ISP-400 дают выходной сигнал (напряжение или ток), пропорциональный входному давлению. Цельный корпус датчика ISP изготовлен из нержавеющей стали, что позволяет применять устройства как в индустриальной, так и в мобильной гидравлике при значительных рабочих давлениях.
— Датчики давления ISP соответствуют новейшим стандартам СЕ и изготовляются в различных исполнениях в зависимости от типа электрического разъема, выходного сигнала и присоединения к гидравлической системе.
Структура условного обозначения
| ISP | - | 400 | / | V | - | D | - | CE | - | * | |
|
Опции |
|||||||||||
|
|||||||||||
|
CE = соответствие стандарту |
|||||||||||
|
|
|||||||||||
|
Разъём: D= DIN-43650C (стандарт); M = M12x1 (4-х контактный) |
|||||||||||
|
|
|||||||||||
|
Выходной сигнал: V = 0-10 В; I = 4-20 мА |
|||||||||||
|
|
|||||||||||
|
Номинальное давление: 060 = 40 бар; 100 = 100 бар; 250 = 250 бар; 400 = 400 бар; 600 = 600 бар |
|||||||||||
|
|
|||||||||||
|
ISP = пропорциональный датчик давления |
|||||||||||
Дополнительная информация
— Датчики давления ISP-100/I-D-CE, ISP-250/I-D-CE, ISP-400/I-D-CE, ISP-100/V-D-CE, ISP-250/V-D-CE, ISP-400/V-D-CE имеет класс защиты IP65 для исполнения с разъемом по DIN или IP67 для исполнения с разъемом М12. |
Технические характеристики пропорциональных датчиков ISP
| Параметр | ед. изм. | Наименование датчика давления | ||
| Датчик ISP-100* | Датчик ISP-250* | Датчик ISP-400* | ||
| Номинальное давление | бар | 100 | 250 | 400 |
| Максимальное динамическое давление | бар | 75 | 187,5 | 300 |
| Максимальное рабочее давление | бар | 200 | 500 | 800 |
| Давление разрушения | бар | 500 | 1000 | 1500 |
| Напряжение электропитания (V / I) | В пост. | 9-32 / 15-32 | ||
| Рекомендуемое напряжение электропитания | В пост. | 24 (со стабилизатором напряжения) | ||
| Выходной сигнал (V / I) | 0-10 В / 4-20 мА | |||
| Время реакции не более | мс | 1 | ||
| Диапазон температур рабочей жидкости | °C | -25...+125 | ||
| Температурный дрейф в диапазоне от 0 до +100 °C | % | ±1 | ||
| Момент затяжки | Н/м | 25 | ||
| Материал корпуса | нержавеющая сталь AISI 304 | |||
| Масса датчика | кг | 0,05 | ||
Электрические схемы подключения датчиков ISP
|
